   The Knot K11a333

Visit K11a333's page at Knotilus!

Acknowledgement

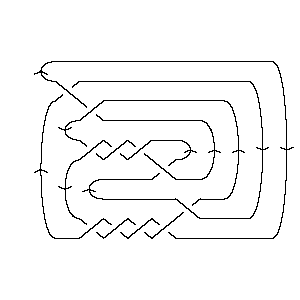

K11a333 as Morse Link
DrawMorseLink

PD Presentation: X6271 X14,3,15,4 X12,5,13,6 X16,8,17,7 X20,9,21,10 X18,11,19,12 X4,13,5,14 X2,15,3,16 X22,18,1,17 X10,19,11,20 X8,21,9,22

Gauss Code: {1, -8, 2, -7, 3, -1, 4, -11, 5, -10, 6, -3, 7, -2, 8, -4, 9, -6, 10, -5, 11, -9}

DT (Dowker-Thistlethwaite) Code: 6 14 12 16 20 18 4 2 22 10 8

Alexander Polynomial: 4t-2 - 16t-1 + 25 - 16t + 4t2

Conway Polynomial: 1 + 4z4

Other knots with the same Alexander/Conway Polynomial: {1033, ...}

Determinant and Signature: {65, 0}

Jones Polynomial: q-8 - 2q-7 + 3q-6 - 6q-5 + 8q-4 - 9q-3 + 10q-2 - 9q-1 + 8 - 5q + 3q2 - q3

Other knots (up to mirrors) with the same Jones Polynomial: {...}

A2 (sl(3)) Invariant: q-26 + q-24 - q-22 - q-18 - 3q-16 + q-14 + 2q-8 + 2q-4 + 2q2 - 2q4 + q6 + q8 - q10

HOMFLY-PT Polynomial: - a-2z2 + z4 + 2a2 + 3a2z2 + 2a2z4 + a4z4 - 2a6 - 2a6z2 + a8

Kauffman Polynomial: a-3z3 - a-2z2 + 3a-2z4 - 3a-1z3 + 5a-1z5 + 4z2 - 10z4 + 7z6 + 5az3 - 13az5 + 7az7 - 2a2 + 7a2z2 - 5a2z4 - 8a2z6 + 5a2z8 + 4a3z - a3z3 - 3a3z5 - 5a3z7 + 3a3z9 - 6a4z2 + 19a4z4 - 17a4z6 + 2a4z8 + a4z10 + 8a5z - 28a5z3 + 39a5z5 - 24a5z7 + 5a5z9 + 2a6 - 14a6z2 + 22a6z4 - 8a6z6 - 2a6z8 + a6z10 + 4a7z - 18a7z3 + 24a7z5 - 12a7z7 + 2a7z9 + a8 - 6a8z2 + 11a8z4 - 6a8z6 + a8z8

V2 and V3, the type 2 and 3 Vassiliev invariants: {0, 2}

Khovanov Homology:
(The squares with yellow highlighting are those on the "critical diagonals", where j-2r=s+1 or j-2r=s+1, where s=0 is the signature of 11333. Nonzero entries off the critical diagonals (if any exist) are highlighted in red.)

trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3
j = 7           1
j = 5          2
j = 3         31
j = 1        52
j = -1       54
j = -3      54
j = -5     45
j = -7    45
j = -9   24
j = -11  14
j = -13 12
j = -15 1
j = -171


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Show[DrawMorseLink[Knot[11, Alternating, 333]]]
Out[2]=
 -Graphics-
In[3]:=
PD[Knot[11, Alternating, 333]]
Out[3]=
PD[X[6, 2, 7, 1], X[14, 3, 15, 4], X[12, 5, 13, 6], X[16, 8, 17, 7],

>   X[20, 9, 21, 10], X[18, 11, 19, 12], X[4, 13, 5, 14], X[2, 15, 3, 16],

>   X[22, 18, 1, 17], X[10, 19, 11, 20], X[8, 21, 9, 22]]
In[4]:=
GaussCode[Knot[11, Alternating, 333]]
Out[4]=
GaussCode[1, -8, 2, -7, 3, -1, 4, -11, 5, -10, 6, -3, 7, -2, 8, -4, 9, -6, 10,

>   -5, 11, -9]
In[5]:=
DTCode[Knot[11, Alternating, 333]]
Out[5]=
DTCode[6, 14, 12, 16, 20, 18, 4, 2, 22, 10, 8]
In[6]:=
alex = Alexander[Knot[11, Alternating, 333]][t]
Out[6]=
     4    16             2
25 + -- - -- - 16 t + 4 t
      2   t
     t
In[7]:=
Conway[Knot[11, Alternating, 333]][z]
Out[7]=
       4
1 + 4 z
In[8]:=
Select[AllKnots[], (alex === Alexander[#][t])&]
Out[8]=
{Knot[10, 33], Knot[11, Alternating, 333]}
In[9]:=
{KnotDet[Knot[11, Alternating, 333]], KnotSignature[Knot[11, Alternating, 333]]}
Out[9]=
{65, 0}
In[10]:=
J=Jones[Knot[11, Alternating, 333]][q]
Out[10]=
     -8   2    3    6    8    9    10   9            2    3
8 + q   - -- + -- - -- + -- - -- + -- - - - 5 q + 3 q  - q
           7    6    5    4    3    2   q
          q    q    q    q    q    q
In[11]:=
Select[AllKnots[], (J === Jones[#][q] || (J /. q-> 1/q) === Jones[#][q])&]
Out[11]=
{Knot[11, Alternating, 333]}
In[12]:=
A2Invariant[Knot[11, Alternating, 333]][q]
Out[12]=
 -26    -24    -22    -18    3     -14   2    2       2      4    6    8    10
q    + q    - q    - q    - --- + q    + -- + -- + 2 q  - 2 q  + q  + q  - q
                             16           8    4
                            q            q    q
In[13]:=
HOMFLYPT[Knot[11, Alternating, 333]][a, z]
Out[13]=
                    2
   2      6    8   z       2  2      6  2    4      2  4    4  4
2 a  - 2 a  + a  - -- + 3 a  z  - 2 a  z  + z  + 2 a  z  + a  z
                    2
                   a
In[14]:=
Kauffman[Knot[11, Alternating, 333]][a, z]
Out[14]=
                                                       2
    2      6    8      3        5        7        2   z       2  2      4  2
-2 a  + 2 a  + a  + 4 a  z + 8 a  z + 4 a  z + 4 z  - -- + 7 a  z  - 6 a  z  -
                                                       2
                                                      a

                          3      3
        6  2      8  2   z    3 z         3    3  3       5  3       7  3
>   14 a  z  - 6 a  z  + -- - ---- + 5 a z  - a  z  - 28 a  z  - 18 a  z  -
                          3    a
                         a

               4                                                 5
        4   3 z       2  4       4  4       6  4       8  4   5 z          5
>   10 z  + ---- - 5 a  z  + 19 a  z  + 22 a  z  + 11 a  z  + ---- - 13 a z  -
              2                                                a
             a

       3  5       5  5       7  5      6      2  6       4  6      6  6
>   3 a  z  + 39 a  z  + 24 a  z  + 7 z  - 8 a  z  - 17 a  z  - 8 a  z  -

       8  6        7      3  7       5  7       7  7      2  8      4  8
>   6 a  z  + 7 a z  - 5 a  z  - 24 a  z  - 12 a  z  + 5 a  z  + 2 a  z  -

       6  8    8  8      3  9      5  9      7  9    4  10    6  10
>   2 a  z  + a  z  + 3 a  z  + 5 a  z  + 2 a  z  + a  z   + a  z
In[15]:=
{Vassiliev[2][Knot[11, Alternating, 333]], Vassiliev[3][Knot[11, Alternating, 333]]}
Out[15]=
{0, 2}
In[16]:=
Kh[Knot[11, Alternating, 333]][q, t]
Out[16]=
4           1        1        1        2        1        4        2       4
- + 5 q + ------ + ------ + ------ + ------ + ------ + ------ + ----- + ----- +
q          17  8    15  7    13  7    13  6    11  6    11  5    9  5    9  4
          q   t    q   t    q   t    q   t    q   t    q   t    q  t    q  t

      4       5       4       5       5      4      5               3
>   ----- + ----- + ----- + ----- + ----- + ---- + --- + 2 q t + 3 q  t +
     7  4    7  3    5  3    5  2    3  2    3     q t
    q  t    q  t    q  t    q  t    q  t    q  t

     3  2      5  2    7  3
>   q  t  + 2 q  t  + q  t
