This page is passe. Go here instead!

The 3-Component Link

L11n300

Visit L11n300's page at Knotilus!

Acknowledgement

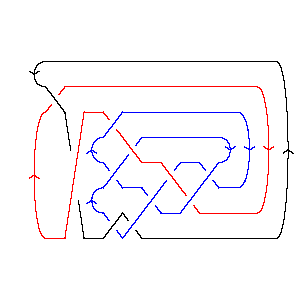

L11n300 as Morse Link
DrawMorseLink

PD Presentation: X6172 X12,3,13,4 X18,13,19,14 X17,11,18,22 X7,17,8,16 X21,8,22,9 X14,10,15,9 X20,16,21,15 X10,19,5,20 X2536 X4,11,1,12

Gauss Code: {{1, -10, 2, -11}, {10, -1, -5, 6, 7, -9}, {11, -2, 3, -7, 8, 5, -4, -3, 9, -8, -6, 4}}

Jones Polynomial: 2q-5 - 3q-4 + 6q-3 - 5q-2 + 7q-1 - 5 + 4q - 3q2 + q3

A2 (sl(3)) Invariant: q-18 + 4q-16 + 3q-14 + 4q-12 + 6q-10 + 3q-8 + 4q-6 + q-4 + q-2 + 1 - q2 + q4 - q6 - q8 + q10

HOMFLY-PT Polynomial: a-2z2 - z2 - z4 + a2z-2 + 2a2 - a2z4 - 2a4z-2 - 2a4 + a4z2 + a6z-2

Kauffman Polynomial: a-2z2 - 3a-2z4 + a-2z6 + 8a-1z3 - 11a-1z5 + 3a-1z7 - 4z2 + 10z4 - 11z6 + 3z8 + 8az3 - 9az5 + az9 + a2z-2 - 2a2 - 9a2z2 + 21a2z4 - 16a2z6 + 4a2z8 - 2a3z-1 + 2a3z + 3a3z5 - 3a3z7 + a3z9 + 2a4z-2 - 3a4 - 2a4z2 + 8a4z4 - 4a4z6 + a4z8 - 2a5z-1 + 2a5z + a5z5 + a6z-2 - 2a6 + 2a6z2

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 7        1
j = 5       2
j = 3      21
j = 1     32
j = -1    42
j = -3   24
j = -5  43
j = -7 14
j = -912
j = -112


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 300]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 300]]
Out[4]=
PD[X[6, 1, 7, 2], X[12, 3, 13, 4], X[18, 13, 19, 14], X[17, 11, 18, 22],

>   X[7, 17, 8, 16], X[21, 8, 22, 9], X[14, 10, 15, 9], X[20, 16, 21, 15],

>   X[10, 19, 5, 20], X[2, 5, 3, 6], X[4, 11, 1, 12]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, -5, 6, 7, -9},

>   {11, -2, 3, -7, 8, 5, -4, -3, 9, -8, -6, 4}]
In[6]:=
Jones[L][q]
Out[6]=
     2    3    6    5    7            2    3
-5 + -- - -- + -- - -- + - + 4 q - 3 q  + q
      5    4    3    2   q
     q    q    q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -18    4     3     4     6    3    4     -4    -2    2    4    6    8    10
1 + q    + --- + --- + --- + --- + -- + -- + q   + q   - q  + q  - q  - q  + q
            16    14    12    10    8    6
           q     q     q     q     q    q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 300]][a, z]
Out[8]=
               2      4    6         2
   2      4   a    2 a    a     2   z     4  2    4    2  4
2 a  - 2 a  + -- - ---- + -- - z  + -- + a  z  - z  - a  z
               2     2     2         2
              z     z     z         a
In[9]:=
Kauffman[Link[11, NonAlternating, 300]][a, z]
Out[9]=
                       2      4    6      3      5
    2      4      6   a    2 a    a    2 a    2 a       3        5        2
-2 a  - 3 a  - 2 a  + -- + ---- + -- - ---- - ---- + 2 a  z + 2 a  z - 4 z  +
                       2     2     2    z      z
                      z     z     z

     2                                    3                       4
    z       2  2      4  2      6  2   8 z         3       4   3 z
>   -- - 9 a  z  - 2 a  z  + 2 a  z  + ---- + 8 a z  + 10 z  - ---- +
     2                                  a                        2
    a                                                           a

                             5                                       6
        2  4      4  4   11 z         5      3  5    5  5       6   z
>   21 a  z  + 8 a  z  - ----- - 9 a z  + 3 a  z  + a  z  - 11 z  + -- -
                           a                                         2
                                                                    a

                            7
        2  6      4  6   3 z       3  7      8      2  8    4  8      9    3  9
>   16 a  z  - 4 a  z  + ---- - 3 a  z  + 3 z  + 4 a  z  + a  z  + a z  + a  z
                          a
In[10]:=
Kh[L][q, t]
Out[10]=
4    4     2        1       2       1       4       4      3      2     2 t
-- + - + ------ + ----- + ----- + ----- + ----- + ----- + ---- + ---- + --- +
 3   q    11  4    9  4    9  3    7  3    7  2    5  2    5      3      q
q        q   t    q  t    q  t    q  t    q  t    q  t    q  t   q  t

                 2      3  2    3  3      5  3    7  4
>   3 q t + 2 q t  + 2 q  t  + q  t  + 2 q  t  + q  t
