L11n253
Knotscape
This page is passe. Go here instead!

The 2-Component Link

L11n253

Visit L11n253's page at Knotilus!

Acknowledgement

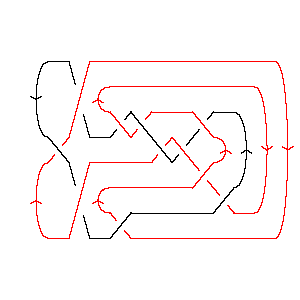

L11n253 as Morse Link
DrawMorseLink

PD Presentation: X12,1,13,2 X14,3,15,4 X9,18,10,19 X5,16,6,17 X22,7,11,8 X6,21,7,22 X20,15,21,16 X17,8,18,9 X19,4,20,5 X2,11,3,12 X10,13,1,14

Gauss Code: {{1, -10, 2, 9, -4, -6, 5, 8, -3, -11}, {10, -1, 11, -2, 7, 4, -8, 3, -9, -7, 6, -5}}

Jones Polynomial: - q-25/2 + q-17/2 - q-15/2 + q-13/2 - 2q-11/2 + q-9/2 - q-7/2

A2 (sl(3)) Invariant: - q-42 + q-40 + 2q-38 + q-36 + 2q-34 - q-28 + q-24 + q-20 + q-18 + q-16 + q-12

HOMFLY-PT Polynomial: - 5a7z - 10a7z3 - 6a7z5 - a7z7 - a9z-1 - 6a9z - 10a9z3 - 6a9z5 - a9z7 + a11z-1 + 7a11z + 6a11z3 + a11z5 - a13z

Kauffman Polynomial: 5a7z - 10a7z3 + 6a7z5 - a7z7 - 5a8z4 + 5a8z6 - a8z8 + a9z-1 - 7a9z + 11a9z3 - 11a9z5 + 6a9z7 - a9z9 - a10 + 9a10z2 - 19a10z4 + 12a10z6 - 2a10z8 + a11z-1 - 9a11z + 18a11z3 - 16a11z5 + 7a11z7 - a11z9 + 10a12z2 - 14a12z4 + 7a12z6 - a12z8 - 2a13z + 2a13z3 + a14z2 - 5a15z + 5a15z3 - a15z5

Khovanov Homology:
trqj r = -10r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -6          1
j = -8         11
j = -10        1
j = -12      111
j = -14     121
j = -16     11
j = -18   122
j = -20
j = -22  11
j = -241
j = -261


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 253]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 253]]
Out[4]=
PD[X[12, 1, 13, 2], X[14, 3, 15, 4], X[9, 18, 10, 19], X[5, 16, 6, 17],

>   X[22, 7, 11, 8], X[6, 21, 7, 22], X[20, 15, 21, 16], X[17, 8, 18, 9],

>   X[19, 4, 20, 5], X[2, 11, 3, 12], X[10, 13, 1, 14]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, 9, -4, -6, 5, 8, -3, -11},

>   {10, -1, 11, -2, 7, 4, -8, 3, -9, -7, 6, -5}]
In[6]:=
Jones[L][q]
Out[6]=
  -(25/2)    -(17/2)    -(15/2)    -(13/2)     2      -(9/2)    -(7/2)
-q        + q        - q        + q        - ----- + q       - q
                                              11/2
                                             q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -42    -40    2     -36    2     -28    -24    -20    -18    -16    -12
-q    + q    + --- + q    + --- - q    + q    + q    + q    + q    + q
                38           34
               q            q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 253]][a, z]
Out[8]=
   9     11
  a     a        7        9        11      13         7  3       9  3
-(--) + --- - 5 a  z - 6 a  z + 7 a   z - a   z - 10 a  z  - 10 a  z  +
  z      z

       11  3      7  5      9  5    11  5    7  7    9  7
>   6 a   z  - 6 a  z  - 6 a  z  + a   z  - a  z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 253]][a, z]
Out[9]=
        9    11
  10   a    a        7        9        11        13        15        10  2
-a   + -- + --- + 5 a  z - 7 a  z - 9 a   z - 2 a   z - 5 a   z + 9 a   z  +
       z     z

        12  2    14  2       7  3       9  3       11  3      13  3
>   10 a   z  + a   z  - 10 a  z  + 11 a  z  + 18 a   z  + 2 a   z  +

       15  3      8  4       10  4       12  4      7  5       9  5
>   5 a   z  - 5 a  z  - 19 a   z  - 14 a   z  + 6 a  z  - 11 a  z  -

        11  5    15  5      8  6       10  6      12  6    7  7      9  7
>   16 a   z  - a   z  + 5 a  z  + 12 a   z  + 7 a   z  - a  z  + 6 a  z  +

       11  7    8  8      10  8    12  8    9  9    11  9
>   7 a   z  - a  z  - 2 a   z  - a   z  - a  z  - a   z
In[10]:=
Kh[L][q, t]
Out[10]=
 -8    -6      1         1        1        1        1        2        2
q   + q   + ------- + ------- + ------ + ------ + ------ + ------ + ------ +
             26  10    24  10    22  8    22  7    18  7    18  6    18  5
            q   t     q   t     q   t    q   t    q   t    q   t    q   t

      1        1        1        2        1        1        1        1
>   ------ + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
     16  5    14  5    16  4    14  4    12  4    14  3    12  3    12  2
    q   t    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      1       1
>   ------ + ----
     10  2    8
    q   t    q  t
