The 2-Component Link

L11n252

Visit L11n252's page at Knotilus!

Acknowledgement

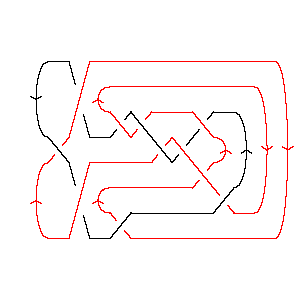

L11n252 as Morse Link
DrawMorseLink

PD Presentation: X12,1,13,2 X14,3,15,4 X9,18,10,19 X5,16,6,17 X22,7,11,8 X6,21,7,22 X15,21,16,20 X17,8,18,9 X19,4,20,5 X2,11,3,12 X10,13,1,14

Gauss Code: {{1, -10, 2, 9, -4, -6, 5, 8, -3, -11}, {10, -1, 11, -2, -7, 4, -8, 3, -9, 7, 6, -5}}

Jones Polynomial: - q-23/2 - q-17/2 + 2q-15/2 - 2q-13/2 + 2q-11/2 - 2q-9/2 + q-7/2 - q-5/2

A2 (sl(3)) Invariant: q-36 + q-34 + 2q-32 + 2q-30 + q-28 + q-26 - q-24 - q-20 + q-16 + q-12 + q-8

HOMFLY-PT Polynomial: - 3a5z - 4a5z3 - a5z5 - 3a7z - 4a7z3 - a7z5 - a9z-1 + a11z-1 + a11z

Kauffman Polynomial: - 3a5z + 4a5z3 - a5z5 - a6z2 + 3a6z4 - a6z6 + 3a7z - 5a7z3 + 4a7z5 - a7z7 + 2a8z4 - a8z6 + a9z-1 - 2a9z + 2a9z3 - a9z5 - a10 - a10z2 + a11z-1 - 3a11z3 + a11z5 - 2a12z2 + a12z4 + 8a13z - 14a13z3 + 7a13z5 - a13z7

Khovanov Homology:
trqj r = -10r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -4          1
j = -6         11
j = -8        1
j = -10       11
j = -12     121
j = -14     11
j = -16   122
j = -18    1
j = -20  11
j = -221
j = -241


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 252]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 252]]
Out[4]=
PD[X[12, 1, 13, 2], X[14, 3, 15, 4], X[9, 18, 10, 19], X[5, 16, 6, 17],

>   X[22, 7, 11, 8], X[6, 21, 7, 22], X[15, 21, 16, 20], X[17, 8, 18, 9],

>   X[19, 4, 20, 5], X[2, 11, 3, 12], X[10, 13, 1, 14]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, 9, -4, -6, 5, 8, -3, -11},

>   {10, -1, 11, -2, -7, 4, -8, 3, -9, 7, 6, -5}]
In[6]:=
Jones[L][q]
Out[6]=
  -(23/2)    -(17/2)     2       2       2      2      -(7/2)    -(5/2)
-q        - q        + ----- - ----- + ----- - ---- + q       - q
                        15/2    13/2    11/2    9/2
                       q       q       q       q
In[7]:=
A2Invariant[L][q]
Out[7]=
 -36    -34    2     2     -28    -26    -24    -20    -16    -12    -8
q    + q    + --- + --- + q    + q    - q    - q    + q    + q    + q
               32    30
              q     q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 252]][a, z]
Out[8]=
   9     11
  a     a        5        7      11        5  3      7  3    5  5    7  5
-(--) + --- - 3 a  z - 3 a  z + a   z - 4 a  z  - 4 a  z  - a  z  - a  z
  z      z
In[9]:=
Kauffman[Link[11, NonAlternating, 252]][a, z]
Out[9]=
        9    11
  10   a    a        5        7        9        13      6  2    10  2
-a   + -- + --- - 3 a  z + 3 a  z - 2 a  z + 8 a   z - a  z  - a   z  -
       z     z

       12  2      5  3      7  3      9  3      11  3       13  3      6  4
>   2 a   z  + 4 a  z  - 5 a  z  + 2 a  z  - 3 a   z  - 14 a   z  + 3 a  z  +

       8  4    12  4    5  5      7  5    9  5    11  5      13  5    6  6
>   2 a  z  + a   z  - a  z  + 4 a  z  - a  z  + a   z  + 7 a   z  - a  z  -

     8  6    7  7    13  7
>   a  z  - a  z  - a   z
In[10]:=
Kh[L][q, t]
Out[10]=
 -6    -4      1         1        1        1        1        1        2
q   + q   + ------- + ------- + ------ + ------ + ------ + ------ + ------ +
             24  10    22  10    20  8    20  7    16  7    18  6    16  6
            q   t     q   t     q   t    q   t    q   t    q   t    q   t

      2        1        1        1        2        1        1        1
>   ------ + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
     16  5    14  5    12  5    14  4    12  4    12  3    10  3    10  2
    q   t    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      1      1
>   ----- + ----
     8  2    6
    q  t    q  t
