The 2-Component Link

L11n204

Visit L11n204's page at Knotilus!

Acknowledgement

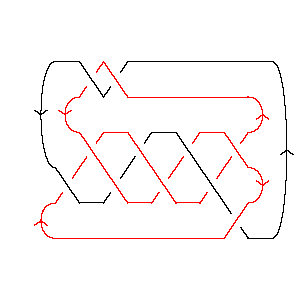

L11n204 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X7,16,8,17 X11,18,12,19 X2,19,3,20 X3,12,4,13 X20,13,21,14 X14,5,15,6 X6,9,7,10 X15,22,16,9 X17,8,18,1 X21,4,22,5

Gauss Code: {{1, -4, -5, 11, 7, -8, -2, 10}, {8, -1, -3, 5, 6, -7, -9, 2, -10, 3, 4, -6, -11, 9}}

Jones Polynomial: - q-23/2 + q-21/2 - q-13/2 - q-9/2

A2 (sl(3)) Invariant: - q-44 + q-38 + q-36 - q-30 + q-26 + 2q-24 + 2q-22 + 2q-20 + q-18 + q-16

HOMFLY-PT Polynomial: - 2a9z-1 - 18a9z - 36a9z3 - 28a9z5 - 9a9z7 - a9z9 + 3a11z-1 + 17a11z + 20a11z3 + 8a11z5 + a11z7 - a13z-1 - 3a13z - a13z3

Kauffman Polynomial: 2a9z-1 - 18a9z + 36a9z3 - 28a9z5 + 9a9z7 - a9z9 - 3a10 + 17a10z2 - 20a10z4 + 8a10z6 - a10z8 + 3a11z-1 - 20a11z + 37a11z3 - 28a11z5 + 9a11z7 - a11z9 - 3a12 + 17a12z2 - 20a12z4 + 8a12z6 - a12z8 + a13z-1 - 3a13z + a13z3 - a14 - a15z

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -8        1
j = -10        1
j = -12      1
j = -14    1
j = -16    11
j = -18  11
j = -20   1
j = -2211
j = -241


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 204]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 204]]
Out[4]=
PD[X[10, 1, 11, 2], X[7, 16, 8, 17], X[11, 18, 12, 19], X[2, 19, 3, 20],

>   X[3, 12, 4, 13], X[20, 13, 21, 14], X[14, 5, 15, 6], X[6, 9, 7, 10],

>   X[15, 22, 16, 9], X[17, 8, 18, 1], X[21, 4, 22, 5]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, -5, 11, 7, -8, -2, 10},

>   {8, -1, -3, 5, 6, -7, -9, 2, -10, 3, 4, -6, -11, 9}]
In[6]:=
Jones[L][q]
Out[6]=
  -(23/2)    -(21/2)    -(13/2)    -(9/2)
-q        + q        - q        - q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -44    -38    -36    -30    -26    2     2     2     -18    -16
-q    + q    + q    - q    + q    + --- + --- + --- + q    + q
                                     24    22    20
                                    q     q     q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 204]][a, z]
Out[8]=
    9      11    13
-2 a    3 a     a         9         11        13         9  3       11  3
----- + ----- - --- - 18 a  z + 17 a   z - 3 a   z - 36 a  z  + 20 a   z  -
  z       z      z

     13  3       9  5      11  5      9  7    11  7    9  9
>   a   z  - 28 a  z  + 8 a   z  - 9 a  z  + a   z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 204]][a, z]
Out[9]=
                          9      11    13
    10      12    14   2 a    3 a     a         9         11        13
-3 a   - 3 a   - a   + ---- + ----- + --- - 18 a  z - 20 a   z - 3 a   z -
                        z       z      z

     15         10  2       12  2       9  3       11  3    13  3       10  4
>   a   z + 17 a   z  + 17 a   z  + 36 a  z  + 37 a   z  + a   z  - 20 a   z  -

        12  4       9  5       11  5      10  6      12  6      9  7
>   20 a   z  - 28 a  z  - 28 a   z  + 8 a   z  + 8 a   z  + 9 a  z  +

       11  7    10  8    12  8    9  9    11  9
>   9 a   z  - a   z  - a   z  - a  z  - a   z
In[10]:=
Kh[L][q, t]
Out[10]=
 -10    -8     1        1        1        1        1        1        1
q    + q   + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
              24  8    22  8    22  7    18  6    20  5    18  5    16  4
             q   t    q   t    q   t    q   t    q   t    q   t    q   t

      1        1        1
>   ------ + ------ + ------
     14  4    16  3    12  2
    q   t    q   t    q   t
