The 2-Component Link

L11n158

Visit L11n158's page at Knotilus!

Acknowledgement

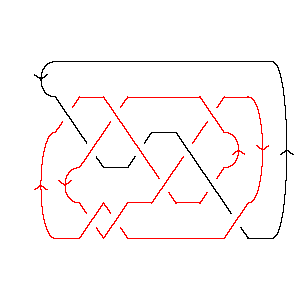

L11n158 as Morse Link
DrawMorseLink

PD Presentation: X8192 X16,7,17,8 X3,10,4,11 X2,15,3,16 X14,10,15,9 X11,19,12,18 X12,5,13,6 X6,21,1,22 X20,14,21,13 X22,17,7,18 X19,4,20,5

Gauss Code: {{1, -4, -3, 11, 7, -8}, {2, -1, 5, 3, -6, -7, 9, -5, 4, -2, 10, 6, -11, -9, 8, -10}}

Jones Polynomial: - q-17/2 + 2q-15/2 - 3q-13/2 + 3q-11/2 - 4q-9/2 + 3q-7/2 - 3q-5/2 + 2q-3/2 - q-1/2

A2 (sl(3)) Invariant: q-26 + q-22 + q-20 + 2q-16 + q-14 + 2q-12 + q-10 - q-4 + 1

HOMFLY-PT Polynomial: - az + a3z + a3z3 - a5z-1 - 5a5z - 4a5z3 - a5z5 + a7z-1 + 2a7z + a7z3

Kauffman Polynomial: - az - a2z2 + 2a3z3 - a3z5 + 2a4z2 - 4a4z4 + 4a4z6 - a4z8 + a5z-1 - 3a5z + 4a5z3 - 4a5z5 + 4a5z7 - a5z9 - a6 + 7a6z2 - 17a6z4 + 14a6z6 - 3a6z8 + a7z-1 - a7z - 5a7z3 + 2a7z5 + 3a7z7 - a7z9 + 4a8z2 - 13a8z4 + 10a8z6 - 2a8z8 + 3a9z - 7a9z3 + 5a9z5 - a9z7

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = 0        1
j = -2       21
j = -4      1
j = -6     22
j = -8    21
j = -10   12
j = -12  22
j = -14 12
j = -16 1
j = -181


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 158]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 158]]
Out[4]=
PD[X[8, 1, 9, 2], X[16, 7, 17, 8], X[3, 10, 4, 11], X[2, 15, 3, 16],

>   X[14, 10, 15, 9], X[11, 19, 12, 18], X[12, 5, 13, 6], X[6, 21, 1, 22],

>   X[20, 14, 21, 13], X[22, 17, 7, 18], X[19, 4, 20, 5]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, -3, 11, 7, -8},

>   {2, -1, 5, 3, -6, -7, 9, -5, 4, -2, 10, 6, -11, -9, 8, -10}]
In[6]:=
Jones[L][q]
Out[6]=
  -(17/2)     2       3       3      4      3      3      2        1
-q        + ----- - ----- + ----- - ---- + ---- - ---- + ---- - -------
             15/2    13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q       q       q      q      q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -26    -22    -20    2     -14    2     -10    -4
1 + q    + q    + q    + --- + q    + --- + q    - q
                          16           12
                         q            q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 158]][a, z]
Out[8]=
   5     7
  a     a           3        5        7      3  3      5  3    7  3    5  5
-(--) + -- - a z + a  z - 5 a  z + 2 a  z + a  z  - 4 a  z  + a  z  - a  z
  z     z
In[9]:=
Kauffman[Link[11, NonAlternating, 158]][a, z]
Out[9]=
       5    7
  6   a    a             5      7        9      2  2      4  2      6  2
-a  + -- + -- - a z - 3 a  z - a  z + 3 a  z - a  z  + 2 a  z  + 7 a  z  +
      z    z

       8  2      3  3      5  3      7  3      9  3      4  4       6  4
>   4 a  z  + 2 a  z  + 4 a  z  - 5 a  z  - 7 a  z  - 4 a  z  - 17 a  z  -

        8  4    3  5      5  5      7  5      9  5      4  6       6  6
>   13 a  z  - a  z  - 4 a  z  + 2 a  z  + 5 a  z  + 4 a  z  + 14 a  z  +

        8  6      5  7      7  7    9  7    4  8      6  8      8  8    5  9
>   10 a  z  + 4 a  z  + 3 a  z  - a  z  - a  z  - 3 a  z  - 2 a  z  - a  z  -

     7  9
>   a  z
In[10]:=
Kh[L][q, t]
Out[10]=
     -2     1        1        1        2        2        2        1
1 + q   + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
           18  8    16  7    14  7    14  6    12  6    12  5    10  5
          q   t    q   t    q   t    q   t    q   t    q   t    q   t

      2        2       1       2       2       1      2
>   ------ + ----- + ----- + ----- + ----- + ----- + ----
     10  4    8  4    8  3    6  3    6  2    4  2    2
    q   t    q  t    q  t    q  t    q  t    q  t    q  t
