The 2-Component Link

L11n105

Visit L11n105's page at Knotilus!

Acknowledgement

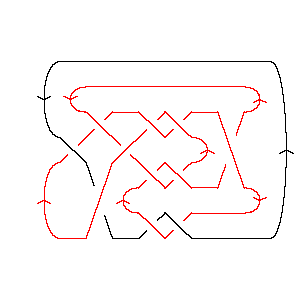

L11n105 as Morse Link
DrawMorseLink

PD Presentation: X6172 X3,13,4,12 X7,16,8,17 X17,22,18,5 X13,18,14,19 X9,21,10,20 X19,14,20,15 X21,9,22,8 X15,10,16,11 X2536 X11,1,12,4

Gauss Code: {{1, -10, -2, 11}, {10, -1, -3, 8, -6, 9, -11, 2, -5, 7, -9, 3, -4, 5, -7, 6, -8, 4}}

Jones Polynomial: 2q-13/2 - 5q-11/2 + 8q-9/2 - 10q-7/2 + 10q-5/2 - 11q-3/2 + 8q-1/2 - 6q1/2 + 3q3/2 - q5/2

A2 (sl(3)) Invariant: - q-24 - 2q-20 + q-18 - q-14 + 3q-12 - q-10 + 4q-8 + q-6 + q-4 + 2q-2 - 1 + 2q2 + q8

HOMFLY-PT Polynomial: - a-1z-1 - 2a-1z - a-1z3 + 2az-1 + 7az + 7az3 + 2az5 - 3a3z-1 - 10a3z - 10a3z3 - 5a3z5 - a3z7 + 3a5z-1 + 6a5z + 4a5z3 + a5z5 - a7z-1 - a7z

Kauffman Polynomial: - a-1z-1 + 4a-1z - 6a-1z3 + 4a-1z5 - a-1z7 + 4z2 - 14z4 + 12z6 - 3z8 - 2az-1 + 15az - 31az3 + 19az5 + az7 - 2az9 - 2a2 + 10a2z2 - 32a2z4 + 35a2z6 - 10a2z8 - 3a3z-1 + 22a3z - 48a3z3 + 42a3z5 - 7a3z7 - 2a3z9 + 3a4z2 - 11a4z4 + 18a4z6 - 7a4z8 - 3a5z-1 + 14a5z - 28a5z3 + 26a5z5 - 9a5z7 + 2a6 - 6a6z2 + 7a6z4 - 5a6z6 - a7z-1 + 3a7z - 5a7z3 - a7z5 + a8 - 3a8z2

Khovanov Homology:
trqj r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 6         1
j = 4        2
j = 2       41
j = 0      42
j = -2     74
j = -4    56
j = -6   55
j = -8  35
j = -10 25
j = -12 3
j = -142


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 105]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 105]]
Out[4]=
PD[X[6, 1, 7, 2], X[3, 13, 4, 12], X[7, 16, 8, 17], X[17, 22, 18, 5],

>   X[13, 18, 14, 19], X[9, 21, 10, 20], X[19, 14, 20, 15], X[21, 9, 22, 8],

>   X[15, 10, 16, 11], X[2, 5, 3, 6], X[11, 1, 12, 4]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, -2, 11}, {10, -1, -3, 8, -6, 9, -11, 2, -5, 7, -9, 3, -4, 5,

>    -7, 6, -8, 4}]
In[6]:=
Jones[L][q]
Out[6]=
  2       5      8      10     10     11       8                     3/2    5/2
----- - ----- + ---- - ---- + ---- - ---- + ------- - 6 Sqrt[q] + 3 q    - q
 13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
q       q       q      q      q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
      -24    2     -18    -14    3     -10   4     -6    -4   2       2    8
-1 - q    - --- + q    - q    + --- - q    + -- + q   + q   + -- + 2 q  + q
             20                  12           8                2
            q                   q            q                q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 105]][a, z]
Out[8]=
                  3      5    7                                            3
   1     2 a   3 a    3 a    a    2 z               3        5      7     z
-(---) + --- - ---- + ---- - -- - --- + 7 a z - 10 a  z + 6 a  z - a  z - -- +
  a z     z     z      z     z     a                                      a

         3       3  3      5  3        5      3  5    5  5    3  7
>   7 a z  - 10 a  z  + 4 a  z  + 2 a z  - 5 a  z  + a  z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 105]][a, z]
Out[9]=
                                   3      5    7
    2      6    8    1    2 a   3 a    3 a    a    4 z                3
-2 a  + 2 a  + a  - --- - --- - ---- - ---- - -- + --- + 15 a z + 22 a  z +
                    a z    z     z      z     z     a

                                                                          3
        5        7        2       2  2      4  2      6  2      8  2   6 z
>   14 a  z + 3 a  z + 4 z  + 10 a  z  + 3 a  z  - 6 a  z  - 3 a  z  - ---- -
                                                                        a

          3       3  3       5  3      7  3       4       2  4       4  4
>   31 a z  - 48 a  z  - 28 a  z  - 5 a  z  - 14 z  - 32 a  z  - 11 a  z  +

                 5
       6  4   4 z          5       3  5       5  5    7  5       6       2  6
>   7 a  z  + ---- + 19 a z  + 42 a  z  + 26 a  z  - a  z  + 12 z  + 35 a  z  +
               a

                          7
        4  6      6  6   z       7      3  7      5  7      8       2  8
>   18 a  z  - 5 a  z  - -- + a z  - 7 a  z  - 9 a  z  - 3 z  - 10 a  z  -
                         a

       4  8        9      3  9
>   7 a  z  - 2 a z  - 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
6    7      2        3        2        5        3       5       5      5
-- + -- + ------ + ------ + ------ + ------ + ----- + ----- + ----- + ---- +
 4    2    14  5    12  4    10  4    10  3    8  3    8  2    6  2    6
q    q    q   t    q   t    q   t    q   t    q  t    q  t    q  t    q  t

     5           4 t      2      2  2    2  3      4  3    6  4
>   ---- + 4 t + --- + 2 t  + 4 q  t  + q  t  + 2 q  t  + q  t
     4            2
    q  t         q
