This page is passe. Go here instead!

The 3-Component Link

L11a421

Visit L11a421's page at Knotilus!

Acknowledgement

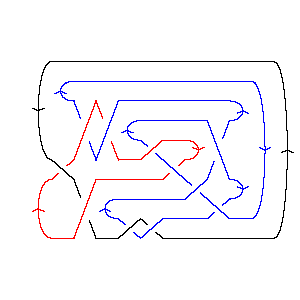

L11a421 as Morse Link
DrawMorseLink

PD Presentation: X6172 X12,3,13,4 X16,7,17,8 X20,9,21,10 X8,15,9,16 X10,19,5,20 X18,13,19,14 X22,17,11,18 X14,21,15,22 X2536 X4,11,1,12

Gauss Code: {{1, -10, 2, -11}, {10, -1, 3, -5, 4, -6}, {11, -2, 7, -9, 5, -3, 8, -7, 6, -4, 9, -8}}

Jones Polynomial: - q-13 + 3q-12 - 8q-11 + 14q-10 - 18q-9 + 23q-8 - 22q-7 + 21q-6 - 15q-5 + 10q-4 - 4q-3 + q-2

A2 (sl(3)) Invariant: - q-42 - 3q-40 - q-38 - 4q-34 + 5q-32 + 5q-30 + 2q-28 + 10q-26 + 3q-24 + 6q-22 + 2q-20 - q-18 + 5q-16 - 4q-14 + 2q-12 + 3q-10 - 3q-8 + q-6

HOMFLY-PT Polynomial: a4z4 + a6 + 5a6z2 + 4a6z4 + 2a8z-2 + 7a8 + 9a8z2 + 5a8z4 - 5a10z-2 - 13a10 - 9a10z2 + 4a12z-2 + 5a12 - a14z-2

Kauffman Polynomial: a4z4 + 4a5z5 - a6 + 5a6z2 - 9a6z4 + 10a6z6 + 7a7z3 - 19a7z5 + 15a7z7 - 2a8z-2 + 8a8 - 15a8z2 + 19a8z4 - 27a8z6 + 16a8z8 + 5a9z-1 - 18a9z + 35a9z3 - 35a9z5 + 9a9z9 - 5a10z-2 + 20a10 - 42a10z2 + 69a10z4 - 71a10z6 + 22a10z8 + 2a10z10 + 9a11z-1 - 33a11z + 48a11z3 - 17a11z5 - 23a11z7 + 13a11z9 - 4a12z-2 + 15a12 - 29a12z2 + 52a12z4 - 44a12z6 + 9a12z8 + 2a12z10 + 5a13z-1 - 19a13z + 26a13z3 - 9a13z5 - 7a13z7 + 4a13z9 - a14z-2 + 3a14 - 7a14z2 + 12a14z4 - 10a14z6 + 3a14z8 + a15z-1 - 4a15z + 6a15z3 - 4a15z5 + a15z7

Khovanov Homology:
trqj r = -11r = -10r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -3           1
j = -5          41
j = -7         6
j = -9        94
j = -11       126
j = -13      1110
j = -15     1211
j = -17    813
j = -19   610
j = -21  28
j = -23 16
j = -25 2
j = -271


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 421]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 421]]
Out[4]=
PD[X[6, 1, 7, 2], X[12, 3, 13, 4], X[16, 7, 17, 8], X[20, 9, 21, 10],

>   X[8, 15, 9, 16], X[10, 19, 5, 20], X[18, 13, 19, 14], X[22, 17, 11, 18],

>   X[14, 21, 15, 22], X[2, 5, 3, 6], X[4, 11, 1, 12]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 3, -5, 4, -6},

>   {11, -2, 7, -9, 5, -3, 8, -7, 6, -4, 9, -8}]
In[6]:=
Jones[L][q]
Out[6]=
  -13    3     8    14    18   23   22   21   15   10   4     -2
-q    + --- - --- + --- - -- + -- - -- + -- - -- + -- - -- + q
         12    11    10    9    8    7    6    5    4    3
        q     q     q     q    q    q    q    q    q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -42    3     -38    4     5     5     2    10     3     6     2     -18
-q    - --- - q    - --- + --- + --- + --- + --- + --- + --- + --- - q    +
         40           34    32    30    28    26    24    22    20
        q            q     q     q     q     q     q     q     q

     5     4     2     3    3     -6
>   --- - --- + --- + --- - -- + q
     16    14    12    10    8
    q     q     q     q     q
In[8]:=
HOMFLYPT[Link[11, Alternating, 421]][a, z]
Out[8]=
                                8      10      12    14
 6      8       10      12   2 a    5 a     4 a     a        6  2      8  2
a  + 7 a  - 13 a   + 5 a   + ---- - ----- + ----- - --- + 5 a  z  + 9 a  z  -
                               2      2       2      2
                              z      z       z      z

       10  2    4  4      6  4      8  4
>   9 a   z  + a  z  + 4 a  z  + 5 a  z
In[9]:=
Kauffman[Link[11, Alternating, 421]][a, z]
Out[9]=
                                          8      10      12    14      9
  6      8       10       12      14   2 a    5 a     4 a     a     5 a
-a  + 8 a  + 20 a   + 15 a   + 3 a   - ---- - ----- - ----- - --- + ---- +
                                         2      2       2      2     z
                                        z      z       z      z

       11      13    15
    9 a     5 a     a         9         11         13        15        6  2
>   ----- + ----- + --- - 18 a  z - 33 a   z - 19 a   z - 4 a   z + 5 a  z  -
      z       z      z

        8  2       10  2       12  2      14  2      7  3       9  3
>   15 a  z  - 42 a   z  - 29 a   z  - 7 a   z  + 7 a  z  + 35 a  z  +

        11  3       13  3      15  3    4  4      6  4       8  4       10  4
>   48 a   z  + 26 a   z  + 6 a   z  + a  z  - 9 a  z  + 19 a  z  + 69 a   z  +

        12  4       14  4      5  5       7  5       9  5       11  5
>   52 a   z  + 12 a   z  + 4 a  z  - 19 a  z  - 35 a  z  - 17 a   z  -

       13  5      15  5       6  6       8  6       10  6       12  6
>   9 a   z  - 4 a   z  + 10 a  z  - 27 a  z  - 71 a   z  - 44 a   z  -

        14  6       7  7       11  7      13  7    15  7       8  8
>   10 a   z  + 15 a  z  - 23 a   z  - 7 a   z  + a   z  + 16 a  z  +

        10  8      12  8      14  8      9  9       11  9      13  9
>   22 a   z  + 9 a   z  + 3 a   z  + 9 a  z  + 13 a   z  + 4 a   z  +

       10  10      12  10
>   2 a   z   + 2 a   z
In[10]:=
Kh[L][q, t]
Out[10]=
 -5    -3      1         2         1        6        2        8        6
q   + q   + ------- + ------- + ------- + ------ + ------ + ------ + ------ +
             27  11    25  10    23  10    23  9    21  9    21  8    19  8
            q   t     q   t     q   t     q   t    q   t    q   t    q   t

      10       8        13       12       11       11       10       12
>   ------ + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
     19  7    17  7    17  6    15  6    15  5    13  5    13  4    11  4
    q   t    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      6        9       4       6      4
>   ------ + ----- + ----- + ----- + ----
     11  3    9  3    9  2    7  2    5
    q   t    q  t    q  t    q  t    q  t
