This page is passe. Go here instead!

The 2-Component Link

L11a337

Visit L11a337's page at Knotilus!

Acknowledgement

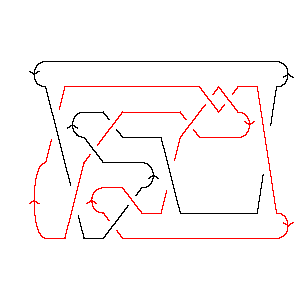

L11a337 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X22,5,9,6 X14,3,15,4 X4,15,5,16 X16,7,17,8 X20,17,21,18 X18,11,19,12 X12,19,13,20 X2,9,3,10 X8,13,1,14 X6,21,7,22

Gauss Code: {{1, -9, 3, -4, 2, -11, 5, -10}, {9, -1, 7, -8, 10, -3, 4, -5, 6, -7, 8, -6, 11, -2}}

Jones Polynomial: q-27/2 - 4q-25/2 + 9q-23/2 - 15q-21/2 + 19q-19/2 - 22q-17/2 + 22q-15/2 - 19q-13/2 + 13q-11/2 - 8q-9/2 + 3q-7/2 - q-5/2

A2 (sl(3)) Invariant: - q-42 - q-40 + 2q-38 - 3q-36 + q-34 + 4q-32 - 2q-30 + 5q-28 - q-26 + q-24 + 2q-22 - 3q-20 + 5q-18 - 2q-16 + 3q-12 - 2q-10 + q-8

HOMFLY-PT Polynomial: - a5z - 2a5z3 - a5z5 - 4a7z - 7a7z3 - 3a7z5 - 2a9z-1 - 5a9z - 7a9z3 - 3a9z5 + 3a11z-1 + 7a11z + 4a11z3 - a13z-1 - a13z

Kauffman Polynomial: - a5z + 2a5z3 - a5z5 - a6z2 + 4a6z4 - 3a6z6 + 4a7z - 9a7z3 + 10a7z5 - 6a7z7 - a8z2 - 3a8z4 + 8a8z6 - 7a8z8 + 2a9z-1 - 8a9z + 8a9z3 - 4a9z5 + 5a9z7 - 6a9z9 - 3a10 + 12a10z2 - 28a10z4 + 31a10z6 - 12a10z8 - 2a10z10 + 3a11z-1 - 14a11z + 19a11z3 - 16a11z5 + 21a11z7 - 12a11z9 - 3a12 + 15a12z2 - 31a12z4 + 36a12z6 - 12a12z8 - 2a12z10 + a13z-1 - 6a13z3 + 8a13z5 + 6a13z7 - 6a13z9 - a14 + 2a14z2 - 8a14z4 + 15a14z6 - 7a14z8 + a15z - 6a15z3 + 9a15z5 - 4a15z7 - a16z2 + 2a16z4 - a16z6

Khovanov Homology:
trqj r = -11r = -10r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -4           1
j = -6          31
j = -8         5
j = -10        83
j = -12       115
j = -14      118
j = -16     1111
j = -18    811
j = -20   711
j = -22  39
j = -24 16
j = -26 3
j = -281


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 337]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 337]]
Out[4]=
PD[X[10, 1, 11, 2], X[22, 5, 9, 6], X[14, 3, 15, 4], X[4, 15, 5, 16],

>   X[16, 7, 17, 8], X[20, 17, 21, 18], X[18, 11, 19, 12], X[12, 19, 13, 20],

>   X[2, 9, 3, 10], X[8, 13, 1, 14], X[6, 21, 7, 22]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -9, 3, -4, 2, -11, 5, -10},

>   {9, -1, 7, -8, 10, -3, 4, -5, 6, -7, 8, -6, 11, -2}]
In[6]:=
Jones[L][q]
Out[6]=
 -(27/2)     4       9      15      19      22      22      19      13
q        - ----- + ----- - ----- + ----- - ----- + ----- - ----- + ----- -
            25/2    23/2    21/2    19/2    17/2    15/2    13/2    11/2
           q       q       q       q       q       q       q       q

     8      3      -(5/2)
>   ---- + ---- - q
     9/2    7/2
    q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -42    -40    2     3     -34    4     2     5     -26    -24    2     3
-q    - q    + --- - --- + q    + --- - --- + --- - q    + q    + --- - --- +
                38    36           32    30    28                  22    20
               q     q            q     q     q                   q     q

     5     2     3     2     -8
>   --- - --- + --- - --- + q
     18    16    12    10
    q     q     q     q
In[8]:=
HOMFLYPT[Link[11, Alternating, 337]][a, z]
Out[8]=
    9      11    13
-2 a    3 a     a      5        7        9        11      13        5  3
----- + ----- - --- - a  z - 4 a  z - 5 a  z + 7 a   z - a   z - 2 a  z  -
  z       z      z

       7  3      9  3      11  3    5  5      7  5      9  5
>   7 a  z  - 7 a  z  + 4 a   z  - a  z  - 3 a  z  - 3 a  z
In[9]:=
Kauffman[Link[11, Alternating, 337]][a, z]
Out[9]=
                          9      11    13
    10      12    14   2 a    3 a     a      5        7        9         11
-3 a   - 3 a   - a   + ---- + ----- + --- - a  z + 4 a  z - 8 a  z - 14 a   z +
                        z       z      z

     15      6  2    8  2       10  2       12  2      14  2    16  2
>   a   z - a  z  - a  z  + 12 a   z  + 15 a   z  + 2 a   z  - a   z  +

       5  3      7  3      9  3       11  3      13  3      15  3      6  4
>   2 a  z  - 9 a  z  + 8 a  z  + 19 a   z  - 6 a   z  - 6 a   z  + 4 a  z  -

       8  4       10  4       12  4      14  4      16  4    5  5       7  5
>   3 a  z  - 28 a   z  - 31 a   z  - 8 a   z  + 2 a   z  - a  z  + 10 a  z  -

       9  5       11  5      13  5      15  5      6  6      8  6       10  6
>   4 a  z  - 16 a   z  + 8 a   z  + 9 a   z  - 3 a  z  + 8 a  z  + 31 a   z  +

        12  6       14  6    16  6      7  7      9  7       11  7      13  7
>   36 a   z  + 15 a   z  - a   z  - 6 a  z  + 5 a  z  + 21 a   z  + 6 a   z  -

       15  7      8  8       10  8       12  8      14  8      9  9
>   4 a   z  - 7 a  z  - 12 a   z  - 12 a   z  - 7 a   z  - 6 a  z  -

        11  9      13  9      10  10      12  10
>   12 a   z  - 6 a   z  - 2 a   z   - 2 a   z
In[10]:=
Kh[L][q, t]
Out[10]=
 -6    -4      1         3         1        6        3        9        7
q   + q   + ------- + ------- + ------- + ------ + ------ + ------ + ------ +
             28  11    26  10    24  10    24  9    22  9    22  8    20  8
            q   t     q   t     q   t     q   t    q   t    q   t    q   t

      11       8        11       11       11       11       8        11
>   ------ + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
     20  7    18  7    18  6    16  6    16  5    14  5    14  4    12  4
    q   t    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      5        8        3        5      3
>   ------ + ------ + ------ + ----- + ----
     12  3    10  3    10  2    8  2    6
    q   t    q   t    q   t    q  t    q  t
