The 2-Component Link

L11a338

Visit L11a338's page at Knotilus!

Acknowledgement

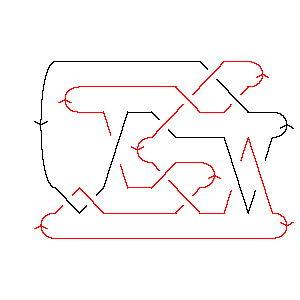

L11a338 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X2,11,3,12 X14,3,15,4 X20,13,21,14 X12,21,13,22 X22,5,9,6 X16,8,17,7 X18,16,19,15 X8,18,1,17 X6,9,7,10 X4,19,5,20

Gauss Code: {{1, -2, 3, -11, 6, -10, 7, -9}, {10, -1, 2, -5, 4, -3, 8, -7, 9, -8, 11, -4, 5, -6}}

Jones Polynomial: - q-19/2 + 3q-17/2 - 7q-15/2 + 13q-13/2 - 18q-11/2 + 21q-9/2 - 22q-7/2 + 18q-5/2 - 15q-3/2 + 9q-1/2 - 4q1/2 + q3/2

A2 (sl(3)) Invariant: q-28 - q-26 + 2q-24 - 4q-20 + 3q-18 - 3q-16 + 3q-14 + 3q-12 + 6q-8 - 3q-6 + 3q-4 - 2 + 2q2 - q4

HOMFLY-PT Polynomial: az + 2az3 + az5 - a3z-1 - 2a3z - 3a3z3 - 3a3z5 - a3z7 + a5z-1 - 4a5z - 7a5z3 - 4a5z5 - a5z7 + 3a7z + 3a7z3 + a7z5

Kauffman Polynomial: - z2 + 2z4 - z6 + 2az - 6az3 + 9az5 - 4az7 + 2a2z2 - 7a2z4 + 15a2z6 - 7a2z8 - a3z-1 + 4a3z - 11a3z3 + 11a3z5 + 6a3z7 - 6a3z9 + a4 + 9a4z2 - 33a4z4 + 39a4z6 - 12a4z8 - 2a4z10 - a5z-1 - 2a5z3 - 9a5z5 + 22a5z7 - 12a5z9 + 15a6z2 - 42a6z4 + 38a6z6 - 12a6z8 - 2a6z10 - a7z - 4a7z5 + 7a7z7 - 6a7z9 + 7a8z2 - 13a8z4 + 12a8z6 - 7a8z8 - a9z3 + 6a9z5 - 5a9z7 - 2a10z2 + 5a10z4 - 3a10z6 - a11z + 2a11z3 - a11z5

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3
j = 4           1
j = 2          3
j = 0         61
j = -2        93
j = -4       107
j = -6      128
j = -8     910
j = -10    912
j = -12   510
j = -14  28
j = -16 15
j = -18 2
j = -201


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 338]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 338]]
Out[4]=
PD[X[10, 1, 11, 2], X[2, 11, 3, 12], X[14, 3, 15, 4], X[20, 13, 21, 14],

>   X[12, 21, 13, 22], X[22, 5, 9, 6], X[16, 8, 17, 7], X[18, 16, 19, 15],

>   X[8, 18, 1, 17], X[6, 9, 7, 10], X[4, 19, 5, 20]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -2, 3, -11, 6, -10, 7, -9},

>   {10, -1, 2, -5, 4, -3, 8, -7, 9, -8, 11, -4, 5, -6}]
In[6]:=
Jones[L][q]
Out[6]=
  -(19/2)     3       7      13      18      21     22     18     15
-q        + ----- - ----- + ----- - ----- + ---- - ---- + ---- - ---- +
             17/2    15/2    13/2    11/2    9/2    7/2    5/2    3/2
            q       q       q       q       q      q      q      q

       9                   3/2
>   ------- - 4 Sqrt[q] + q
    Sqrt[q]
In[7]:=
A2Invariant[L][q]
Out[7]=
      -28    -26    2     4     3     3     3     3    6    3    3       2    4
-2 + q    - q    + --- - --- + --- - --- + --- + --- + -- - -- + -- + 2 q  - q
                    24    20    18    16    14    12    8    6    4
                   q     q     q     q     q     q     q    q    q
In[8]:=
HOMFLYPT[Link[11, Alternating, 338]][a, z]
Out[8]=
   3     5
  a     a             3        5        7          3      3  3      5  3
-(--) + -- + a z - 2 a  z - 4 a  z + 3 a  z + 2 a z  - 3 a  z  - 7 a  z  +
  z     z

       7  3      5      3  5      5  5    7  5    3  7    5  7
>   3 a  z  + a z  - 3 a  z  - 4 a  z  + a  z  - a  z  - a  z
In[9]:=
Kauffman[Link[11, Alternating, 338]][a, z]
Out[9]=
      3    5
 4   a    a               3      7      11      2      2  2      4  2
a  - -- - -- + 2 a z + 4 a  z - a  z - a   z - z  + 2 a  z  + 9 a  z  +
     z    z

        6  2      8  2      10  2        3       3  3      5  3    9  3
>   15 a  z  + 7 a  z  - 2 a   z  - 6 a z  - 11 a  z  - 2 a  z  - a  z  +

       11  3      4      2  4       4  4       6  4       8  4      10  4
>   2 a   z  + 2 z  - 7 a  z  - 33 a  z  - 42 a  z  - 13 a  z  + 5 a   z  +

         5       3  5      5  5      7  5      9  5    11  5    6       2  6
>   9 a z  + 11 a  z  - 9 a  z  - 4 a  z  + 6 a  z  - a   z  - z  + 15 a  z  +

        4  6       6  6       8  6      10  6        7      3  7       5  7
>   39 a  z  + 38 a  z  + 12 a  z  - 3 a   z  - 4 a z  + 6 a  z  + 22 a  z  +

       7  7      9  7      2  8       4  8       6  8      8  8      3  9
>   7 a  z  - 5 a  z  - 7 a  z  - 12 a  z  - 12 a  z  - 7 a  z  - 6 a  z  -

        5  9      7  9      4  10      6  10
>   12 a  z  - 6 a  z  - 2 a  z   - 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
7    9      1        2        1        5        2        8        5
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 4    2    20  8    18  7    16  7    16  6    14  6    14  5    12  5
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      10       9        12       9      10      12      8      10
>   ------ + ------ + ------ + ----- + ----- + ----- + ---- + ---- + 6 t +
     12  4    10  4    10  3    8  3    8  2    6  2    6      4
    q   t    q   t    q   t    q  t    q  t    q  t    q  t   q  t

    3 t    2      2  2    4  3
>   --- + t  + 3 q  t  + q  t
     2
    q
