The 2-Component Link

L11a318

Visit L11a318's page at Knotilus!

Acknowledgement

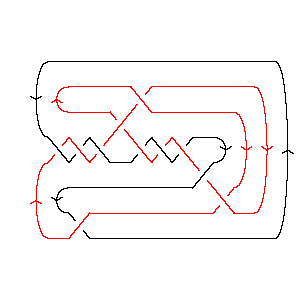

L11a318 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X2,11,3,12 X12,3,13,4 X8,9,1,10 X20,13,21,14 X16,8,17,7 X18,6,19,5 X6,18,7,17 X4,20,5,19 X22,15,9,16 X14,21,15,22

Gauss Code: {{1, -2, 3, -9, 7, -8, 6, -4}, {4, -1, 2, -3, 5, -11, 10, -6, 8, -7, 9, -5, 11, -10}}

Jones Polynomial: q-19/2 - 2q-17/2 + 3q-15/2 - 4q-13/2 + 5q-11/2 - 6q-9/2 + 5q-7/2 - 5q-5/2 + 4q-3/2 - 3q-1/2 + q1/2 - q3/2

A2 (sl(3)) Invariant: - q-28 - q-18 + q-16 + q-12 + q-10 + q-6 + q-4 + 2q-2 + 2 + q2 + q4

HOMFLY-PT Polynomial: - 2az-1 - 7az - 5az3 - az5 + 3a3z-1 + 10a3z + 12a3z3 + 6a3z5 + a3z7 - a5z-1 + 6a5z3 + 5a5z5 + a5z7 - 3a7z - 4a7z3 - a7z5

Kauffman Polynomial: 2az-1 - 13az + 28az3 - 23az5 + 8az7 - az9 - 3a2 + 7a2z2 + a2z4 - 10a2z6 + 6a2z8 - a2z10 + 3a3z-1 - 19a3z + 51a3z3 - 57a3z5 + 26a3z7 - 4a3z9 - 3a4 + 21a4z2 - 37a4z4 + 16a4z6 + a4z8 - a4z10 + a5z-1 - 5a5z3 - 8a5z5 + 12a5z7 - 3a5z9 - a6 + 8a6z2 - 23a6z4 + 21a6z6 - 5a6z8 + 6a7z - 20a7z3 + 22a7z5 - 6a7z7 - 3a8z2 + 12a8z4 - 5a8z6 + 6a9z3 - 4a9z5 + 2a10z2 - 3a10z4 - 2a11z3 - a12z2

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 4           1
j = 2
j = 0         31
j = -2        1
j = -4       43
j = -6      33
j = -8     32
j = -10    23
j = -12   23
j = -14  12
j = -16 12
j = -18 1
j = -201


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 318]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 318]]
Out[4]=
PD[X[10, 1, 11, 2], X[2, 11, 3, 12], X[12, 3, 13, 4], X[8, 9, 1, 10],

>   X[20, 13, 21, 14], X[16, 8, 17, 7], X[18, 6, 19, 5], X[6, 18, 7, 17],

>   X[4, 20, 5, 19], X[22, 15, 9, 16], X[14, 21, 15, 22]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -2, 3, -9, 7, -8, 6, -4},

>   {4, -1, 2, -3, 5, -11, 10, -6, 8, -7, 9, -5, 11, -10}]
In[6]:=
Jones[L][q]
Out[6]=
 -(19/2)     2       3       4       5      6      5      5      4
q        - ----- + ----- - ----- + ----- - ---- + ---- - ---- + ---- -
            17/2    15/2    13/2    11/2    9/2    7/2    5/2    3/2
           q       q       q       q       q      q      q      q

       3                 3/2
>   ------- + Sqrt[q] - q
    Sqrt[q]
In[7]:=
A2Invariant[L][q]
Out[7]=
     -28    -18    -16    -12    -10    -6    -4   2     2    4
2 - q    - q    + q    + q    + q    + q   + q   + -- + q  + q
                                                    2
                                                   q
In[8]:=
HOMFLYPT[Link[11, Alternating, 318]][a, z]
Out[8]=
          3    5
-2 a   3 a    a                3        7          3       3  3      5  3
---- + ---- - -- - 7 a z + 10 a  z - 3 a  z - 5 a z  + 12 a  z  + 6 a  z  -
 z      z     z

       7  3      5      3  5      5  5    7  5    3  7    5  7
>   4 a  z  - a z  + 6 a  z  + 5 a  z  - a  z  + a  z  + a  z
In[9]:=
Kauffman[Link[11, Alternating, 318]][a, z]
Out[9]=
                             3    5
    2      4    6   2 a   3 a    a                 3        7        2  2
-3 a  - 3 a  - a  + --- + ---- + -- - 13 a z - 19 a  z + 6 a  z + 7 a  z  +
                     z     z     z

        4  2      6  2      8  2      10  2    12  2         3       3  3
>   21 a  z  + 8 a  z  - 3 a  z  + 2 a   z  - a   z  + 28 a z  + 51 a  z  -

       5  3       7  3      9  3      11  3    2  4       4  4       6  4
>   5 a  z  - 20 a  z  + 6 a  z  - 2 a   z  + a  z  - 37 a  z  - 23 a  z  +

        8  4      10  4         5       3  5      5  5       7  5      9  5
>   12 a  z  - 3 a   z  - 23 a z  - 57 a  z  - 8 a  z  + 22 a  z  - 4 a  z  -

        2  6       4  6       6  6      8  6        7       3  7       5  7
>   10 a  z  + 16 a  z  + 21 a  z  - 5 a  z  + 8 a z  + 26 a  z  + 12 a  z  -

       7  7      2  8    4  8      6  8      9      3  9      5  9    2  10
>   6 a  z  + 6 a  z  + a  z  - 5 a  z  - a z  - 4 a  z  - 3 a  z  - a  z   -

     4  10
>   a  z
In[10]:=
Kh[L][q, t]
Out[10]=
3    4      1        1        1        2        1        2        2
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 6    4    20  7    18  6    16  6    16  5    14  5    14  4    12  4
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      3        2        3        3      2      3     3 t   t       2    3
>   ------ + ------ + ------ + ----- + ---- + ---- + --- + -- + 3 t  + t  +
     12  3    10  3    10  2    8  2    8      6      4     2
    q   t    q   t    q   t    q  t    q  t   q  t   q     q

     4  4
>   q  t
