This page is passe. Go here instead!

The 2-Component Link

L11a319

Visit L11a319's page at Knotilus!

Acknowledgement

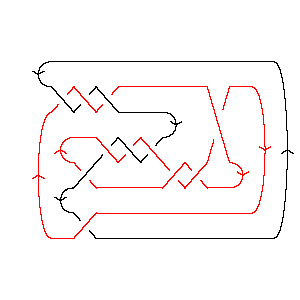

L11a319 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X2,11,3,12 X12,3,13,4 X8,9,1,10 X20,15,21,16 X16,8,17,7 X18,6,19,5 X6,18,7,17 X4,20,5,19 X22,13,9,14 X14,21,15,22

Gauss Code: {{1, -2, 3, -9, 7, -8, 6, -4}, {4, -1, 2, -3, 10, -11, 5, -6, 8, -7, 9, -5, 11, -10}}

Jones Polynomial: q-17/2 - 2q-15/2 + 4q-13/2 - 7q-11/2 + 8q-9/2 - 9q-7/2 + 8q-5/2 - 7q-3/2 + 5q-1/2 - 3q1/2 + q3/2 - q5/2

A2 (sl(3)) Invariant: - q-26 - q-20 + 2q-18 + q-14 + q-12 - q-10 + 2q-8 - q-6 + q-4 + q-2 + 2q2 + q4 + q6 + q8

HOMFLY-PT Polynomial: - a-1z-1 - 3a-1z - a-1z3 + az-1 + 2az + 3az3 + az5 + 3a3z + 6a3z3 + 2a3z5 + 2a5z3 + a5z5 - 2a7z - a7z3

Kauffman Polynomial: - a-1z-1 + 6a-1z - 11a-1z3 + 6a-1z5 - a-1z7 + 1 - 2z2 - 3z4 + 4z6 - z8 - az-1 + 4az - 5az3 + 3az7 - az9 - 10a2z2 + 22a2z4 - 14a2z6 + 5a2z8 - a2z10 - 6a3z + 27a3z3 - 26a3z5 + 13a3z7 - 3a3z9 - 3a4z2 + 11a4z4 - 8a4z6 + 3a4z8 - a4z10 + 3a5z3 - 7a5z5 + 5a5z7 - 2a5z9 - 8a6z4 + 7a6z6 - 3a6z8 + 4a7z - 15a7z3 + 11a7z5 - 4a7z7 - 3a8z2 + 5a8z4 - 3a8z6 + 3a9z3 - 2a9z5 + 2a10z2 - a10z4

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 6           1
j = 4
j = 2         31
j = 0        2
j = -2       53
j = -4      54
j = -6     43
j = -8    45
j = -10   34
j = -12  14
j = -14 13
j = -16 1
j = -181


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 319]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 319]]
Out[4]=
PD[X[10, 1, 11, 2], X[2, 11, 3, 12], X[12, 3, 13, 4], X[8, 9, 1, 10],

>   X[20, 15, 21, 16], X[16, 8, 17, 7], X[18, 6, 19, 5], X[6, 18, 7, 17],

>   X[4, 20, 5, 19], X[22, 13, 9, 14], X[14, 21, 15, 22]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -2, 3, -9, 7, -8, 6, -4},

>   {4, -1, 2, -3, 10, -11, 5, -6, 8, -7, 9, -5, 11, -10}]
In[6]:=
Jones[L][q]
Out[6]=
 -(17/2)     2       4       7      8      9      8      7        5
q        - ----- + ----- - ----- + ---- - ---- + ---- - ---- + ------- -
            15/2    13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
           q       q       q       q      q      q      q

                 3/2    5/2
>   3 Sqrt[q] + q    - q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -26    -20    2     -14    -12    -10   2     -6    -4    -2      2    4
-q    - q    + --- + q    + q    - q    + -- - q   + q   + q   + 2 q  + q  +
                18                         8
               q                          q

     6    8
>   q  + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 319]][a, z]
Out[8]=
                                              3
   1     a   3 z              3        7     z         3      3  3      5  3
-(---) + - - --- + 2 a z + 3 a  z - 2 a  z - -- + 3 a z  + 6 a  z  + 2 a  z  -
  a z    z    a                              a

     7  3      5      3  5    5  5
>   a  z  + a z  + 2 a  z  + a  z
In[9]:=
Kauffman[Link[11, Alternating, 319]][a, z]
Out[9]=
     1    a   6 z              3        7        2       2  2      4  2
1 - --- - - + --- + 4 a z - 6 a  z + 4 a  z - 2 z  - 10 a  z  - 3 a  z  -
    a z   z    a

                             3
       8  2      10  2   11 z         3       3  3      5  3       7  3
>   3 a  z  + 2 a   z  - ----- - 5 a z  + 27 a  z  + 3 a  z  - 15 a  z  +
                           a

                                                                           5
       9  3      4       2  4       4  4      6  4      8  4    10  4   6 z
>   3 a  z  - 3 z  + 22 a  z  + 11 a  z  - 8 a  z  + 5 a  z  - a   z  + ---- -
                                                                         a

        3  5      5  5       7  5      9  5      6       2  6      4  6
>   26 a  z  - 7 a  z  + 11 a  z  - 2 a  z  + 4 z  - 14 a  z  - 8 a  z  +

                         7
       6  6      8  6   z         7       3  7      5  7      7  7    8
>   7 a  z  - 3 a  z  - -- + 3 a z  + 13 a  z  + 5 a  z  - 4 a  z  - z  +
                        a

       2  8      4  8      6  8      9      3  9      5  9    2  10    4  10
>   5 a  z  + 3 a  z  - 3 a  z  - a z  - 3 a  z  - 2 a  z  - a  z   - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
4    5      1        1        1        3        1        4        3
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 4    2    18  7    16  6    14  6    14  5    12  5    12  4    10  4
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      4        4       5       4      3      5           3 t      2  2
>   ------ + ----- + ----- + ----- + ---- + ---- + 2 t + --- + 3 q  t  +
     10  3    8  3    8  2    6  2    6      4            2
    q   t    q  t    q  t    q  t    q  t   q  t         q

     2  3    6  4
>   q  t  + q  t
