The 2-Component Link

L11a237

Visit L11a237's page at Knotilus!

Acknowledgement

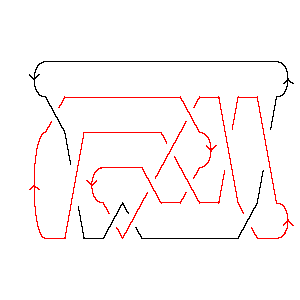

L11a237 as Morse Link
DrawMorseLink

PD Presentation: X8192 X12,4,13,3 X14,12,15,11 X22,15,7,16 X16,9,17,10 X10,21,11,22 X18,6,19,5 X20,18,21,17 X2738 X4,14,5,13 X6,20,1,19

Gauss Code: {{1, -9, 2, -10, 7, -11}, {9, -1, 5, -6, 3, -2, 10, -3, 4, -5, 8, -7, 11, -8, 6, -4}}

Jones Polynomial: q-9/2 - 3q-7/2 + 8q-5/2 - 15q-3/2 + 20q-1/2 - 25q1/2 + 25q3/2 - 23q5/2 + 17q7/2 - 11q9/2 + 5q11/2 - q13/2

A2 (sl(3)) Invariant: - q-14 - 4q-8 + 4q-6 - q-4 + 7 - 2q2 + 6q4 - 2q6 + q8 + 3q10 - 4q12 + 4q14 - q16 - 2q18 + q20

HOMFLY-PT Polynomial: - a-5z3 + a-3z + 3a-3z3 + 2a-3z5 - 2a-1z-1 - 4a-1z - 5a-1z3 - 3a-1z5 - a-1z7 + 3az-1 + 6az + 5az3 + 2az5 - a3z-1 - 2a3z - a3z3

Kauffman Polynomial: - a-7z5 + 4a-6z4 - 5a-6z6 - 5a-5z3 + 15a-5z5 - 11a-5z7 - 4a-4z4 + 17a-4z6 - 13a-4z8 + 2a-3z - 16a-3z3 + 27a-3z5 - 4a-3z7 - 8a-3z9 + 2a-2z2 - 25a-2z4 + 46a-2z6 - 21a-2z8 - 2a-2z10 - 2a-1z-1 + 9a-1z - 21a-1z3 + 16a-1z5 + 12a-1z7 - 13a-1z9 + 3 - 21z4 + 33z6 - 13z8 - 2z10 - 3az-1 + 10az - 16az3 + 12az5 + 2az7 - 5az9 + 3a2 - 5a2z2 - a2z4 + 8a2z6 - 5a2z8 - a3z-1 + 3a3z - 6a3z3 + 7a3z5 - 3a3z7 + a4 - 3a4z2 + 3a4z4 - a4z6

Khovanov Homology:
trqj r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6
j = 14           1
j = 12          4
j = 10         71
j = 8        104
j = 6       137
j = 4      1311
j = 2     1212
j = 0    914
j = -2   611
j = -4  29
j = -6 16
j = -8 2
j = -101


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 237]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 237]]
Out[4]=
PD[X[8, 1, 9, 2], X[12, 4, 13, 3], X[14, 12, 15, 11], X[22, 15, 7, 16],

>   X[16, 9, 17, 10], X[10, 21, 11, 22], X[18, 6, 19, 5], X[20, 18, 21, 17],

>   X[2, 7, 3, 8], X[4, 14, 5, 13], X[6, 20, 1, 19]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -9, 2, -10, 7, -11},

>   {9, -1, 5, -6, 3, -2, 10, -3, 4, -5, 8, -7, 11, -8, 6, -4}]
In[6]:=
Jones[L][q]
Out[6]=
 -(9/2)    3      8      15      20                       3/2       5/2
q       - ---- + ---- - ---- + ------- - 25 Sqrt[q] + 25 q    - 23 q    +
           7/2    5/2    3/2   Sqrt[q]
          q      q      q

        7/2       9/2      11/2    13/2
>   17 q    - 11 q    + 5 q     - q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -14   4    4     -4      2      4      6    8      10      12      14
7 - q    - -- + -- - q   - 2 q  + 6 q  - 2 q  + q  + 3 q   - 4 q   + 4 q   -
            8    6
           q    q

     16      18    20
>   q   - 2 q   + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 237]][a, z]
Out[8]=
             3                                3      3      3
-2    3 a   a    z    4 z              3     z    3 z    5 z         3
--- + --- - -- + -- - --- + 6 a z - 2 a  z - -- + ---- - ---- + 5 a z  -
a z    z    z     3    a                      5     3     a
                 a                           a     a

               5      5             7
     3  3   2 z    3 z         5   z
>   a  z  + ---- - ---- + 2 a z  - --
              3     a              a
             a
In[9]:=
Kauffman[Link[11, Alternating, 237]][a, z]
Out[9]=
                             3                                    2
       2    4    2    3 a   a    2 z   9 z               3     2 z       2  2
3 + 3 a  + a  - --- - --- - -- + --- + --- + 10 a z + 3 a  z + ---- - 5 a  z  -
                a z    z    z     3     a                        2
                                 a                              a

                 3       3       3                                  4      4
       4  2   5 z    16 z    21 z          3      3  3       4   4 z    4 z
>   3 a  z  - ---- - ----- - ----- - 16 a z  - 6 a  z  - 21 z  + ---- - ---- -
                5      3       a                                   6      4
               a      a                                           a      a

        4                      5       5       5       5
    25 z     2  4      4  4   z    15 z    27 z    16 z          5      3  5
>   ----- - a  z  + 3 a  z  - -- + ----- + ----- + ----- + 12 a z  + 7 a  z  +
      2                        7     5       3       a
     a                        a     a       a

               6       6       6                         7      7       7
        6   5 z    17 z    46 z       2  6    4  6   11 z    4 z    12 z
>   33 z  - ---- + ----- + ----- + 8 a  z  - a  z  - ----- - ---- + ----- +
              6      4       2                         5       3      a
             a      a       a                         a       a

                                   8       8                9       9
         7      3  7       8   13 z    21 z       2  8   8 z    13 z
>   2 a z  - 3 a  z  - 13 z  - ----- - ----- - 5 a  z  - ---- - ----- -
                                 4       2                 3      a
                                a       a                 a

                        10
         9      10   2 z
>   5 a z  - 2 z   - -----
                       2
                      a
In[10]:=
Kh[L][q, t]
Out[10]=
         2     1        2       1       6       2       9       6     9
14 + 12 q  + ------ + ----- + ----- + ----- + ----- + ----- + ----- + - +
              10  5    8  4    6  4    6  3    4  3    4  2    2  2   t
             q   t    q  t    q  t    q  t    q  t    q  t    q  t

     11        2         4         4  2       6  2      6  3       8  3
>   ---- + 12 q  t + 13 q  t + 11 q  t  + 13 q  t  + 7 q  t  + 10 q  t  +
     2
    q  t

       8  4      10  4    10  5      12  5    14  6
>   4 q  t  + 7 q   t  + q   t  + 4 q   t  + q   t
