The 2-Component Link

L11n73

Visit L11n73's page at Knotilus!

Acknowledgement

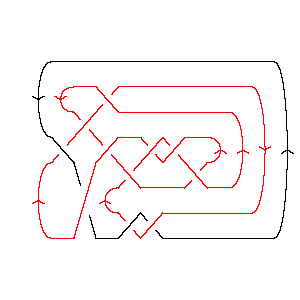

L11n73 as Morse Link
DrawMorseLink

PD Presentation: X6172 X10,3,11,4 X16,8,17,7 X17,22,18,5 X11,18,12,19 X21,12,22,13 X13,20,14,21 X19,14,20,15 X8,16,9,15 X2536 X4,9,1,10

Gauss Code: {{1, -10, 2, -11}, {10, -1, 3, -9, 11, -2, -5, 6, -7, 8, 9, -3, -4, 5, -8, 7, -6, 4}}

Jones Polynomial: q-17/2 - 3q-15/2 + 5q-13/2 - 8q-11/2 + 9q-9/2 - 9q-7/2 + 7q-5/2 - 6q-3/2 + 3q-1/2 - q1/2

A2 (sl(3)) Invariant: - q-26 + q-24 - q-20 + 3q-18 + 2q-14 + q-12 + 3q-8 - q-6 + 2q-4 - 1 + q2

HOMFLY-PT Polynomial: - az - az3 - a3z-1 - 2a3z + a3z3 + a3z5 + a5z-1 + 2a5z + 2a5z3 + a5z5 - a7z - a7z3

Kauffman Polynomial: - az + 2az3 - az5 - a2z2 + 6a2z4 - 3a2z6 - a3z-1 + 3a3z - 3a3z3 + 8a3z5 - 4a3z7 + a4 - 2a4z4 + 5a4z6 - 3a4z8 - a5z-1 + 4a5z - 8a5z3 + 7a5z5 - 2a5z7 - a5z9 + 2a6z2 - 12a6z4 + 10a6z6 - 4a6z8 - a7z + 2a7z3 - 5a7z5 + 2a7z7 - a7z9 + 3a8z2 - 5a8z4 + 2a8z6 - a8z8 - a9z + 5a9z3 - 3a9z5 + 2a10z2 - a10z4

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2
j = 2         1
j = 0        2
j = -2       41
j = -4      43
j = -6     53
j = -8    44
j = -10   45
j = -12  25
j = -14 13
j = -16 2
j = -181


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 73]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 73]]
Out[4]=
PD[X[6, 1, 7, 2], X[10, 3, 11, 4], X[16, 8, 17, 7], X[17, 22, 18, 5],

>   X[11, 18, 12, 19], X[21, 12, 22, 13], X[13, 20, 14, 21], X[19, 14, 20, 15],

>   X[8, 16, 9, 15], X[2, 5, 3, 6], X[4, 9, 1, 10]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 3, -9, 11, -2, -5, 6, -7, 8, 9, -3, -4, 5,

>    -8, 7, -6, 4}]
In[6]:=
Jones[L][q]
Out[6]=
 -(17/2)     3       5       8      9      9      7      6        3
q        - ----- + ----- - ----- + ---- - ---- + ---- - ---- + ------- - Sqrt[q]
            15/2    13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
           q       q       q       q      q      q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
      -26    -24    -20    3     2     -12   3     -6   2     2
-1 - q    + q    - q    + --- + --- + q    + -- - q   + -- + q
                           18    14           8          4
                          q     q            q          q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 73]][a, z]
Out[8]=
   3     5
  a     a             3        5      7        3    3  3      5  3    7  3
-(--) + -- - a z - 2 a  z + 2 a  z - a  z - a z  + a  z  + 2 a  z  - a  z  +
  z     z

     3  5    5  5
>   a  z  + a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 73]][a, z]
Out[9]=
      3    5
 4   a    a             3        5      7      9      2  2      6  2
a  - -- - -- - a z + 3 a  z + 4 a  z - a  z - a  z - a  z  + 2 a  z  +
     z    z

       8  2      10  2        3      3  3      5  3      7  3      9  3
>   3 a  z  + 2 a   z  + 2 a z  - 3 a  z  - 8 a  z  + 2 a  z  + 5 a  z  +

       2  4      4  4       6  4      8  4    10  4      5      3  5
>   6 a  z  - 2 a  z  - 12 a  z  - 5 a  z  - a   z  - a z  + 8 a  z  +

       5  5      7  5      9  5      2  6      4  6       6  6      8  6
>   7 a  z  - 5 a  z  - 3 a  z  - 3 a  z  + 5 a  z  + 10 a  z  + 2 a  z  -

       3  7      5  7      7  7      4  8      6  8    8  8    5  9    7  9
>   4 a  z  - 2 a  z  + 2 a  z  - 3 a  z  - 4 a  z  - a  z  - a  z  - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
3    4      1        2        1        3        2        5        4
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 4    2    18  7    16  6    14  6    14  5    12  5    12  4    10  4
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      5        4       4       5      3      4           t     2  2
>   ------ + ----- + ----- + ----- + ---- + ---- + 2 t + -- + q  t
     10  3    8  3    8  2    6  2    6      4            2
    q   t    q  t    q  t    q  t    q  t   q  t         q
