This page is passe. Go here instead!

The 2-Component Link

L11n72

Visit L11n72's page at Knotilus!

Acknowledgement

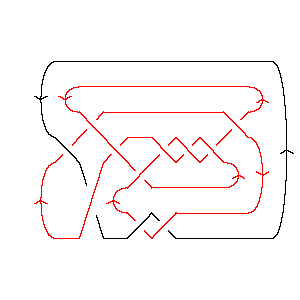

L11n72 as Morse Link
DrawMorseLink

PD Presentation: X6172 X10,3,11,4 X7,16,8,17 X22,18,5,17 X18,12,19,11 X12,22,13,21 X20,14,21,13 X14,20,15,19 X15,8,16,9 X2536 X4,9,1,10

Gauss Code: {{1, -10, 2, -11}, {10, -1, -3, 9, 11, -2, 5, -6, 7, -8, -9, 3, 4, -5, 8, -7, 6, -4}}

Jones Polynomial: - 2q-9/2 + 4q-7/2 - 8q-5/2 + 9q-3/2 - 10q-1/2 + 10q1/2 - 8q3/2 + 5q5/2 - 3q7/2 + q9/2

A2 (sl(3)) Invariant: q-16 + 3q-14 + 2q-10 + 3q-8 - q-6 + 2q-4 - 2q-2 - q4 + 3q6 - q8 + q12 - q14

HOMFLY-PT Polynomial: a-3z + a-3z3 - 2a-1z - 2a-1z3 - a-1z5 - az3 - az5 - a3z-1 - a3z + a3z3 + a5z-1

Kauffman Polynomial: - 2a-4z2 + 3a-4z4 - a-4z6 + a-3z - 9a-3z3 + 10a-3z5 - 3a-3z7 - a-2z2 - 2a-2z4 + 7a-2z6 - 3a-2z8 + a-1z - 9a-1z3 + 15a-1z5 - 4a-1z7 - a-1z9 + 2z2 - z4 + 8z6 - 5z8 - 2az + 3az3 + 4az5 - 3az7 - az9 + 2a2z4 - a2z6 - 2a2z8 - a3z-1 + a3z - a3z5 - 2a3z7 + a4 - a4z2 - 2a4z4 - a4z6 - a5z-1 + 3a5z - 3a5z3

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 10         1
j = 8        2
j = 6       31
j = 4      52
j = 2     53
j = 0    55
j = -2   56
j = -4  34
j = -6 15
j = -813
j = -102


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 72]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 72]]
Out[4]=
PD[X[6, 1, 7, 2], X[10, 3, 11, 4], X[7, 16, 8, 17], X[22, 18, 5, 17],

>   X[18, 12, 19, 11], X[12, 22, 13, 21], X[20, 14, 21, 13], X[14, 20, 15, 19],

>   X[15, 8, 16, 9], X[2, 5, 3, 6], X[4, 9, 1, 10]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, -3, 9, 11, -2, 5, -6, 7, -8, -9, 3, 4, -5,

>    8, -7, 6, -4}]
In[6]:=
Jones[L][q]
Out[6]=
 -2     4      8      9       10                      3/2      5/2      7/2
---- + ---- - ---- + ---- - ------- + 10 Sqrt[q] - 8 q    + 5 q    - 3 q    +
 9/2    7/2    5/2    3/2   Sqrt[q]
q      q      q      q

     9/2
>   q
In[7]:=
A2Invariant[L][q]
Out[7]=
 -16    3     2    3     -6   2    2     4      6    8    12    14
q    + --- + --- + -- - q   + -- - -- - q  + 3 q  - q  + q   - q
        14    10    8          4    2
       q     q     q          q    q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 72]][a, z]
Out[8]=
   3     5                      3      3                   5
  a     a    z    2 z    3     z    2 z       3    3  3   z       5
-(--) + -- + -- - --- - a  z + -- - ---- - a z  + a  z  - -- - a z
  z     z     3    a            3    a                    a
             a                 a
In[9]:=
Kauffman[Link[11, NonAlternating, 72]][a, z]
Out[9]=
      3    5                                              2    2
 4   a    a    z    z            3        5        2   2 z    z     4  2
a  - -- - -- + -- + - - 2 a z + a  z + 3 a  z + 2 z  - ---- - -- - a  z  -
     z    z     3   a                                    4     2
               a                                        a     a

       3      3                              4      4
    9 z    9 z         3      5  3    4   3 z    2 z       2  4      4  4
>   ---- - ---- + 3 a z  - 3 a  z  - z  + ---- - ---- + 2 a  z  - 2 a  z  +
      3     a                               4      2
     a                                     a      a

        5       5                            6      6                      7
    10 z    15 z         5    3  5      6   z    7 z     2  6    4  6   3 z
>   ----- + ----- + 4 a z  - a  z  + 8 z  - -- + ---- - a  z  - a  z  - ---- -
      3       a                              4     2                      3
     a                                      a     a                      a

       7                                8              9
    4 z         7      3  7      8   3 z       2  8   z       9
>   ---- - 3 a z  - 2 a  z  - 5 z  - ---- - 2 a  z  - -- - a z
     a                                 2              a
                                      a
In[10]:=
Kh[L][q, t]
Out[10]=
    6      2        1       3       1       5       3      4      5
5 + -- + ------ + ----- + ----- + ----- + ----- + ----- + ---- + ---- + 5 t +
     2    10  4    8  4    8  3    6  3    6  2    4  2    4      2
    q    q   t    q  t    q  t    q  t    q  t    q  t    q  t   q  t

       2        2  2      4  2      4  3      6  3    6  4      8  4    10  5
>   5 q  t + 3 q  t  + 5 q  t  + 2 q  t  + 3 q  t  + q  t  + 2 q  t  + q   t
