This page is passe. Go here instead!

The 3-Component Link

L11n415

Visit L11n415's page at Knotilus!

Acknowledgement

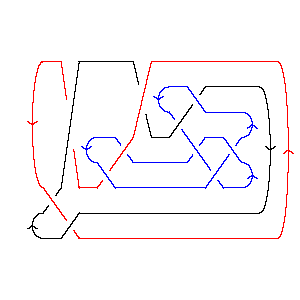

L11n415 as Morse Link
DrawMorseLink

PD Presentation: X8192 X5,15,6,14 X10,3,11,4 X13,5,14,4 X2738 X6,9,1,10 X18,12,19,11 X12,18,7,17 X20,16,21,15 X22,20,13,19 X16,22,17,21

Gauss Code: {{1, -5, 3, 4, -2, -6}, {5, -1, 6, -3, 7, -8}, {-4, 2, 9, -11, 8, -7, 10, -9, 11, -10}}

Jones Polynomial: 3q-1 - 4 + 9q - 10q2 + 12q3 - 11q4 + 9q5 - 6q6 + 3q7 - q8

A2 (sl(3)) Invariant: 3q-4 + 2q-2 + 4 + 9q2 + 4q4 + 7q6 + 3q8 - 4q14 + q16 - q18 - q20 + 2q22 - q24 - q26

HOMFLY-PT Polynomial: - a-8 - a-6z-2 + 2a-6 + 3a-6z2 + 4a-4z-2 + 4a-4 - a-4z2 - 2a-4z4 - 5a-2z-2 - 10a-2 - 8a-2z2 - 3a-2z4 + 2z-2 + 5 + 3z2

Kauffman Polynomial: a-9z - 2a-9z3 + a-9z5 - a-8 + 3a-8z2 - 6a-8z4 + 3a-8z6 + a-7z-1 - 2a-7z + a-7z3 - 6a-7z5 + 4a-7z7 - a-6z-2 + 6a-6z2 - 9a-6z4 + 3a-6z8 + 5a-5z-1 - 19a-5z + 33a-5z3 - 26a-5z5 + 8a-5z7 + a-5z9 - 4a-4z-2 + 13a-4 - 19a-4z2 + 23a-4z4 - 17a-4z6 + 7a-4z8 + 9a-3z-1 - 35a-3z + 48a-3z3 - 28a-3z5 + 7a-3z7 + a-3z9 - 5a-2z-2 + 22a-2 - 38a-2z2 + 32a-2z4 - 14a-2z6 + 4a-2z8 + 5a-1z-1 - 19a-1z + 18a-1z3 - 9a-1z5 + 3a-1z7 - 2z-2 + 11 - 16z2 + 6z4

Khovanov Homology:
trqj r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6r = 7
j = 17         1
j = 15        2
j = 13       41
j = 11      52
j = 9     75
j = 7    54
j = 5   57
j = 3  45
j = 1 16
j = -123
j = -33


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 415]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 415]]
Out[4]=
PD[X[8, 1, 9, 2], X[5, 15, 6, 14], X[10, 3, 11, 4], X[13, 5, 14, 4],

>   X[2, 7, 3, 8], X[6, 9, 1, 10], X[18, 12, 19, 11], X[12, 18, 7, 17],

>   X[20, 16, 21, 15], X[22, 20, 13, 19], X[16, 22, 17, 21]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -5, 3, 4, -2, -6}, {5, -1, 6, -3, 7, -8},

>   {-4, 2, 9, -11, 8, -7, 10, -9, 11, -10}]
In[6]:=
Jones[L][q]
Out[6]=
     3             2       3       4      5      6      7    8
-4 + - + 9 q - 10 q  + 12 q  - 11 q  + 9 q  - 6 q  + 3 q  - q
     q
In[7]:=
A2Invariant[L][q]
Out[7]=
    3    2       2      4      6      8      14    16    18    20      22
4 + -- + -- + 9 q  + 4 q  + 7 q  + 3 q  - 4 q   + q   - q   - q   + 2 q   -
     4    2
    q    q

     24    26
>   q   - q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 415]][a, z]
Out[8]=
                                                                2    2      2
     -8   2    4    10   2      1       4       5        2   3 z    z    8 z
5 - a   + -- + -- - -- + -- - ----- + ----- - ----- + 3 z  + ---- - -- - ---- -
           6    4    2    2    6  2    4  2    2  2            6     4     2
          a    a    a    z    a  z    a  z    a  z            a     a     a

       4      4
    2 z    3 z
>   ---- - ----
      4      2
     a      a
In[9]:=
Kauffman[Link[11, NonAlternating, 415]][a, z]
Out[9]=
      -8   13   22   2      1       4       5      1      5      9      5
11 - a   + -- + -- - -- - ----- - ----- - ----- + ---- + ---- + ---- + --- +
            4    2    2    6  2    4  2    2  2    7      5      3     a z
           a    a    z    a  z    a  z    a  z    a  z   a  z   a  z

                                               2      2       2       2
    z    2 z   19 z   35 z   19 z       2   3 z    6 z    19 z    38 z
>   -- - --- - ---- - ---- - ---- - 16 z  + ---- + ---- - ----- - ----- -
     9    7      5      3     a               8      6      4       2
    a    a      a      a                     a      a      a       a

       3    3       3       3       3             4      4       4       4
    2 z    z    33 z    48 z    18 z       4   6 z    9 z    23 z    32 z
>   ---- + -- + ----- + ----- + ----- + 6 z  - ---- - ---- + ----- + ----- +
      9     7     5       3       a              8      6      4       2
     a     a     a       a                      a      a      a       a

     5      5       5       5      5      6       6       6      7      7
    z    6 z    26 z    28 z    9 z    3 z    17 z    14 z    4 z    8 z
>   -- - ---- - ----- - ----- - ---- + ---- - ----- - ----- + ---- + ---- +
     9     7      5       3      a       8      4       2       7      5
    a     a      a       a              a      a       a       a      a

       7      7      8      8      8    9    9
    7 z    3 z    3 z    7 z    4 z    z    z
>   ---- + ---- + ---- + ---- + ---- + -- + --
      3     a       6      4      2     5    3
     a             a      a      a     a    a
In[10]:=
Kh[L][q, t]
Out[10]=
         3     3      2      3    q      3        5        5  2      7  2
6 q + 4 q  + ----- + ---- + --- + - + 5 q  t + 5 q  t + 7 q  t  + 5 q  t  +
              3  2      2   q t   t
             q  t    q t

       7  3      9  3      9  4      11  4      11  5      13  5    13  6
>   4 q  t  + 7 q  t  + 5 q  t  + 5 q   t  + 2 q   t  + 4 q   t  + q   t  +

       15  6    17  7
>   2 q   t  + q   t
