This page is passe. Go here instead!

The 3-Component Link

L11n391

Visit L11n391's page at Knotilus!

Acknowledgement

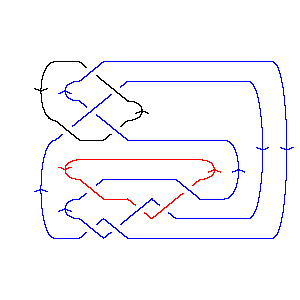

L11n391 as Morse Link
DrawMorseLink

PD Presentation: X6172 X16,7,17,8 X4,17,1,18 X5,12,6,13 X8493 X13,22,14,19 X9,20,10,21 X19,10,20,11 X21,14,22,15 X11,18,12,5 X2,16,3,15

Gauss Code: {{1, -11, 5, -3}, {-8, 7, -9, 6}, {-4, -1, 2, -5, -7, 8, -10, 4, -6, 9, 11, -2, 3, 10}}

Jones Polynomial: - q-10 + q-9 - 2q-7 + 5q-6 - 5q-5 + 7q-4 - 5q-3 + 6q-2 - 3q-1 + 1

A2 (sl(3)) Invariant: - q-32 - 2q-30 - 2q-28 - 2q-26 + q-24 + 4q-20 + 5q-18 + 5q-16 + 8q-14 + 3q-12 + 5q-10 + q-8 + q-6 + q-4 - q-2 + 1

HOMFLY-PT Polynomial: a2 + 2a2z2 + a2z4 + 2a4z-2 + 4a4 - 3a4z4 - a4z6 - 5a6z-2 - 10a6 - 4a6z2 + 4a8z-2 + 6a8 + 2a8z2 - a10z-2 - a10

Kauffman Polynomial: - a2 + 3a2z2 - 3a2z4 + a2z6 + 4a3z3 - 9a3z5 + 3a3z7 - 2a4z-2 + 6a4 - 3a4z2 + a4z4 - 8a4z6 + 3a4z8 + 5a5z-1 - 15a5z + 19a5z3 - 14a5z5 + a5z7 + a5z9 - 5a6z-2 + 16a6 - 23a6z2 + 25a6z4 - 17a6z6 + 4a6z8 + 9a7z-1 - 30a7z + 35a7z3 - 11a7z5 - 2a7z7 + a7z9 - 4a8z-2 + 13a8 - 25a8z2 + 33a8z4 - 15a8z6 + 2a8z8 + 5a9z-1 - 20a9z + 29a9z3 - 12a9z5 + a9z7 - a10z-2 + 3a10 - 8a10z2 + 12a10z4 - 7a10z6 + a10z8 + a11z-1 - 5a11z + 9a11z3 - 6a11z5 + a11z7

Khovanov Homology:
trqj r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2
j = 1           1
j = -1          2
j = -3         41
j = -5        34
j = -7      152
j = -9     123
j = -11    165
j = -13   113
j = -15   13
j = -17 111
j = -19
j = -211


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 391]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 391]]
Out[4]=
PD[X[6, 1, 7, 2], X[16, 7, 17, 8], X[4, 17, 1, 18], X[5, 12, 6, 13],

>   X[8, 4, 9, 3], X[13, 22, 14, 19], X[9, 20, 10, 21], X[19, 10, 20, 11],

>   X[21, 14, 22, 15], X[11, 18, 12, 5], X[2, 16, 3, 15]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 5, -3}, {-8, 7, -9, 6},

>   {-4, -1, 2, -5, -7, 8, -10, 4, -6, 9, 11, -2, 3, 10}]
In[6]:=
Jones[L][q]
Out[6]=
     -10    -9   2    5    5    7    5    6    3
1 - q    + q   - -- + -- - -- + -- - -- + -- - -
                  7    6    5    4    3    2   q
                 q    q    q    q    q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -32    2     2     2     -24    4     5     5     8     3     5     -8
1 - q    - --- - --- - --- + q    + --- + --- + --- + --- + --- + --- + q   +
            30    28    26           20    18    16    14    12    10
           q     q     q            q     q     q     q     q     q

     -6    -4    -2
>   q   + q   - q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 391]][a, z]
Out[8]=
                                    4      6      8    10
 2      4       6      8    10   2 a    5 a    4 a    a        2  2      6  2
a  + 4 a  - 10 a  + 6 a  - a   + ---- - ---- + ---- - --- + 2 a  z  - 4 a  z  +
                                   2      2      2     2
                                  z      z      z     z

       8  2    2  4      4  4    4  6
>   2 a  z  + a  z  - 3 a  z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 391]][a, z]
Out[9]=
                                        4      6      8    10      5      7
  2      4       6       8      10   2 a    5 a    4 a    a     5 a    9 a
-a  + 6 a  + 16 a  + 13 a  + 3 a   - ---- - ---- - ---- - --- + ---- + ---- +
                                       2      2      2     2     z      z
                                      z      z      z     z

       9    11
    5 a    a         5         7         9        11        2  2      4  2
>   ---- + --- - 15 a  z - 30 a  z - 20 a  z - 5 a   z + 3 a  z  - 3 a  z  -
     z      z

        6  2       8  2      10  2      3  3       5  3       7  3       9  3
>   23 a  z  - 25 a  z  - 8 a   z  + 4 a  z  + 19 a  z  + 35 a  z  + 29 a  z  +

       11  3      2  4    4  4       6  4       8  4       10  4      3  5
>   9 a   z  - 3 a  z  + a  z  + 25 a  z  + 33 a  z  + 12 a   z  - 9 a  z  -

        5  5       7  5       9  5      11  5    2  6      4  6       6  6
>   14 a  z  - 11 a  z  - 12 a  z  - 6 a   z  + a  z  - 8 a  z  - 17 a  z  -

        8  6      10  6      3  7    5  7      7  7    9  7    11  7
>   15 a  z  - 7 a   z  + 3 a  z  + a  z  - 2 a  z  + a  z  + a   z  +

       4  8      6  8      8  8    10  8    5  9    7  9
>   3 a  z  + 4 a  z  + 2 a  z  + a   z  + a  z  + a  z
In[10]:=
Kh[L][q, t]
Out[10]=
4    4      1        1        1        1        1        1        3
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 5    3    21  9    17  8    17  7    17  6    15  6    13  6    15  5
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      1        1        3        6        1       5        2       1
>   ------ + ------ + ------ + ------ + ----- + ------ + ----- + ----- +
     13  5    11  5    13  4    11  4    9  4    11  3    9  3    7  3
    q   t    q   t    q   t    q   t    q  t    q   t    q  t    q  t

      3       5      2      3     t    2 t      2
>   ----- + ----- + ---- + ---- + -- + --- + q t
     9  2    7  2    7      5      3    q
    q  t    q  t    q  t   q  t   q
