This page is passe. Go here instead!

The 2-Component Link

L11n39

Visit L11n39's page at Knotilus!

Acknowledgement

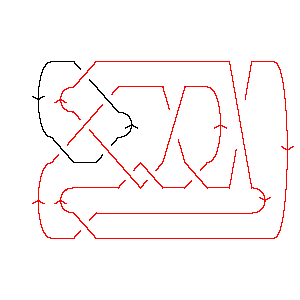

L11n39 as Morse Link
DrawMorseLink

PD Presentation: X6172 X20,7,21,8 X4,21,1,22 X5,12,6,13 X8493 X9,16,10,17 X13,19,14,18 X17,15,18,14 X15,10,16,11 X11,22,12,5 X2,20,3,19

Gauss Code: {{1, -11, 5, -3}, {-4, -1, 2, -5, -6, 9, -10, 4, -7, 8, -9, 6, -8, 7, 11, -2, 3, 10}}

Jones Polynomial: q-15/2 - 2q-13/2 + 3q-11/2 - 3q-9/2 + 2q-7/2 - 2q-5/2 - 2q1/2 + 2q3/2 - q5/2

A2 (sl(3)) Invariant: - q-24 - q-22 - q-18 + q-16 + q-12 + 2q-10 + q-8 + 3q-6 + q-2 + 1 + q4 + q8

HOMFLY-PT Polynomial: - a-1z-1 - 2a-1z - a-1z3 + 2az-1 + 6az + 5az3 + az5 - 3a3z-1 - 8a3z - 5a3z3 - a3z5 + 3a5z-1 + 5a5z + 2a5z3 - a7z-1 - a7z

Kauffman Polynomial: - a-1z-1 + 4a-1z - 6a-1z3 + 5a-1z5 - a-1z7 + 5z2 - 14z4 + 11z6 - 2z8 - 2az-1 + 13az - 21az3 + 5az5 + 4az7 - az9 - 2a2 + 13a2z2 - 32a2z4 + 20a2z6 - 3a2z8 - 3a3z-1 + 18a3z - 27a3z3 + 7a3z5 + 4a3z7 - a3z9 + 7a4z2 - 17a4z4 + 12a4z6 - 2a4z8 - 3a5z-1 + 12a5z - 19a5z3 + 15a5z5 - 3a5z7 + 2a6 - 5a6z2 + 5a6z4 + 2a6z6 - a6z8 - a7z-1 + 3a7z - 7a7z3 + 8a7z5 - 2a7z7 + a8 - 4a8z2 + 4a8z4 - a8z6

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 6           1
j = 4          1
j = 2         11
j = 0       321
j = -2      231
j = -4     222
j = -6    231
j = -8   221
j = -10  121
j = -12 12
j = -14 1
j = -161


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 39]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 39]]
Out[4]=
PD[X[6, 1, 7, 2], X[20, 7, 21, 8], X[4, 21, 1, 22], X[5, 12, 6, 13],

>   X[8, 4, 9, 3], X[9, 16, 10, 17], X[13, 19, 14, 18], X[17, 15, 18, 14],

>   X[15, 10, 16, 11], X[11, 22, 12, 5], X[2, 20, 3, 19]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 5, -3}, {-4, -1, 2, -5, -6, 9, -10, 4, -7, 8, -9, 6, -8, 7,

>    11, -2, 3, 10}]
In[6]:=
Jones[L][q]
Out[6]=
 -(15/2)     2       3      3      2      2                    3/2    5/2
q        - ----- + ----- - ---- + ---- - ---- - 2 Sqrt[q] + 2 q    - q
            13/2    11/2    9/2    7/2    5/2
           q       q       q      q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -24    -22    -18    -16    -12    2     -8   3     -2    4    8
1 - q    - q    - q    + q    + q    + --- + q   + -- + q   + q  + q
                                        10          6
                                       q           q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 39]][a, z]
Out[8]=
                  3      5    7                                           3
   1     2 a   3 a    3 a    a    2 z              3        5      7     z
-(---) + --- - ---- + ---- - -- - --- + 6 a z - 8 a  z + 5 a  z - a  z - -- +
  a z     z     z      z     z     a                                     a

         3      3  3      5  3      5    3  5
>   5 a z  - 5 a  z  + 2 a  z  + a z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 39]][a, z]
Out[9]=
                                   3      5    7
    2      6    8    1    2 a   3 a    3 a    a    4 z                3
-2 a  + 2 a  + a  - --- - --- - ---- - ---- - -- + --- + 13 a z + 18 a  z +
                    a z    z     z      z     z     a

                                                                          3
        5        7        2       2  2      4  2      6  2      8  2   6 z
>   12 a  z + 3 a  z + 5 z  + 13 a  z  + 7 a  z  - 5 a  z  - 4 a  z  - ---- -
                                                                        a

          3       3  3       5  3      7  3       4       2  4       4  4
>   21 a z  - 27 a  z  - 19 a  z  - 7 a  z  - 14 z  - 32 a  z  - 17 a  z  +

                           5
       6  4      8  4   5 z         5      3  5       5  5      7  5       6
>   5 a  z  + 4 a  z  + ---- + 5 a z  + 7 a  z  + 15 a  z  + 8 a  z  + 11 z  +
                         a

                                             7
        2  6       4  6      6  6    8  6   z         7      3  7      5  7
>   20 a  z  + 12 a  z  + 2 a  z  - a  z  - -- + 4 a z  + 4 a  z  - 3 a  z  -
                                            a

       7  7      8      2  8      4  8    6  8      9    3  9
>   2 a  z  - 2 z  - 3 a  z  - 2 a  z  - a  z  - a z  - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
    2    3      1        1        1        2        1        2        2
3 + -- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ----- +
     4    2    16  7    14  6    12  6    12  5    10  5    10  4    8  4
    q    q    q   t    q   t    q   t    q   t    q   t    q   t    q  t

      1        2       2       1       3       2      1      2      2
>   ------ + ----- + ----- + ----- + ----- + ----- + ---- + ---- + ---- + 2 t +
     10  3    8  3    6  3    8  2    6  2    4  2    6      4      2
    q   t    q  t    q  t    q  t    q  t    q  t    q  t   q  t   q  t

    t     2    2  2    2  3    4  3    6  4
>   -- + t  + q  t  + q  t  + q  t  + q  t
     2
    q
