This page is passe. Go here instead!

The 2-Component Link

L11n35

Visit L11n35's page at Knotilus!

Acknowledgement

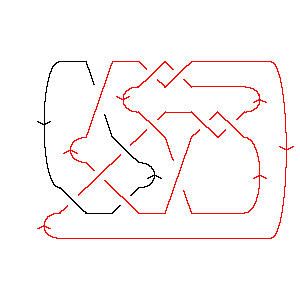

L11n35 as Morse Link
DrawMorseLink

PD Presentation: X6172 X20,7,21,8 X4,21,1,22 X9,14,10,15 X8493 X12,5,13,6 X22,13,5,14 X15,18,16,19 X11,17,12,16 X17,11,18,10 X2,20,3,19

Gauss Code: {{1, -11, 5, -3}, {6, -1, 2, -5, -4, 10, -9, -6, 7, 4, -8, 9, -10, 8, 11, -2, 3, -7}}

Jones Polynomial: q-15/2 - 4q-13/2 + 7q-11/2 - 10q-9/2 + 12q-7/2 - 12q-5/2 + 11q-3/2 - 9q-1/2 + 4q1/2 - 2q3/2

A2 (sl(3)) Invariant: - q-24 + 3q-20 - q-18 + 2q-16 + q-14 - 3q-12 + q-10 - 3q-8 + q-6 + 5 + 2q4 + 2q6

HOMFLY-PT Polynomial: - 2a-1z-1 - 2a-1z + 4az-1 + 7az + 4az3 - 3a3z-1 - 8a3z - 6a3z3 - 2a3z5 + a5z-1 + 4a5z + 3a5z3 - a7z

Kauffman Polynomial: - 2a-1z-1 + 5a-1z - 3a-1z3 + 2 - 2z4 - z6 - 4az-1 + 15az - 21az3 + 10az5 - 4az7 + 3a2 - a2z2 - 13a2z4 + 12a2z6 - 5a2z8 - 3a3z-1 + 15a3z - 33a3z3 + 26a3z5 - 5a3z7 - 2a3z9 + 3a4 - 17a4z4 + 26a4z6 - 10a4z8 - a5z-1 + 6a5z - 22a5z3 + 27a5z5 - 5a5z7 - 2a5z9 + a6 - 4a6z4 + 12a6z6 - 5a6z8 + a7z - 7a7z3 + 11a7z5 - 4a7z7 - a8z2 + 2a8z4 - a8z6

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2
j = 4         2
j = 2        2
j = 0       72
j = -2      64
j = -4     65
j = -6    66
j = -8   46
j = -10  36
j = -12 14
j = -14 3
j = -161


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 35]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 35]]
Out[4]=
PD[X[6, 1, 7, 2], X[20, 7, 21, 8], X[4, 21, 1, 22], X[9, 14, 10, 15],

>   X[8, 4, 9, 3], X[12, 5, 13, 6], X[22, 13, 5, 14], X[15, 18, 16, 19],

>   X[11, 17, 12, 16], X[17, 11, 18, 10], X[2, 20, 3, 19]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 5, -3}, {6, -1, 2, -5, -4, 10, -9, -6, 7, 4, -8, 9, -10, 8,

>    11, -2, 3, -7}]
In[6]:=
Jones[L][q]
Out[6]=
 -(15/2)     4       7      10     12     12     11       9
q        - ----- + ----- - ---- + ---- - ---- + ---- - ------- + 4 Sqrt[q] -
            13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
           q       q       q      q      q      q

       3/2
>   2 q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -24    3     -18    2     -14    3     -10   3     -6      4      6
5 - q    + --- - q    + --- + q    - --- + q    - -- + q   + 2 q  + 2 q
            20           16           12           8
           q            q            q            q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 35]][a, z]
Out[8]=
               3    5
-2    4 a   3 a    a    2 z              3        5      7          3
--- + --- - ---- + -- - --- + 7 a z - 8 a  z + 4 a  z - a  z + 4 a z  -
a z    z     z     z     a

       3  3      5  3      3  5
>   6 a  z  + 3 a  z  - 2 a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 35]][a, z]
Out[9]=
                                      3    5
       2      4    6    2    4 a   3 a    a    5 z                3
2 + 3 a  + 3 a  + a  - --- - --- - ---- - -- + --- + 15 a z + 15 a  z +
                       a z    z     z     z     a

                                       3
       5      7      2  2    8  2   3 z          3       3  3       5  3
>   6 a  z + a  z - a  z  - a  z  - ---- - 21 a z  - 33 a  z  - 22 a  z  -
                                     a

       7  3      4       2  4       4  4      6  4      8  4         5
>   7 a  z  - 2 z  - 13 a  z  - 17 a  z  - 4 a  z  + 2 a  z  + 10 a z  +

        3  5       5  5       7  5    6       2  6       4  6       6  6
>   26 a  z  + 27 a  z  + 11 a  z  - z  + 12 a  z  + 26 a  z  + 12 a  z  -

     8  6        7      3  7      5  7      7  7      2  8       4  8
>   a  z  - 4 a z  - 5 a  z  - 5 a  z  - 4 a  z  - 5 a  z  - 10 a  z  -

       6  8      3  9      5  9
>   5 a  z  - 2 a  z  - 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
    4      1        3        1        4        3        6        4       6
7 + -- + ------ + ------ + ------ + ------ + ------ + ------ + ----- + ----- +
     2    16  7    14  6    12  6    12  5    10  5    10  4    8  4    8  3
    q    q   t    q   t    q   t    q   t    q   t    q   t    q  t    q  t

      6       6       6      5      6              2        4  2
>   ----- + ----- + ----- + ---- + ---- + 2 t + 2 q  t + 2 q  t
     6  3    6  2    4  2    4      2
    q  t    q  t    q  t    q  t   q  t
