This page is passe. Go here instead!

The 2-Component Link

L11n201

Visit L11n201's page at Knotilus!

Acknowledgement

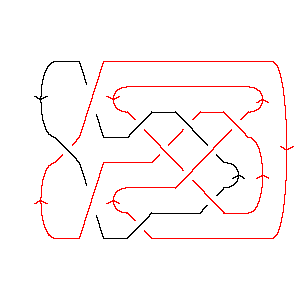

L11n201 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X12,3,13,4 X5,14,6,15 X16,7,17,8 X15,21,16,20 X18,14,19,13 X21,6,22,7 X22,18,9,17 X4,19,5,20 X2,9,3,10 X8,11,1,12

Gauss Code: {{1, -10, 2, -9, -3, 7, 4, -11}, {10, -1, 11, -2, 6, 3, -5, -4, 8, -6, 9, 5, -7, -8}}

Jones Polynomial: - q-17/2 + q-15/2 - 3q-13/2 + 4q-11/2 - 5q-9/2 + 5q-7/2 - 5q-5/2 + 4q-3/2 - 3q-1/2 + q1/2

A2 (sl(3)) Invariant: q-26 + q-24 + 2q-22 + 3q-20 + q-18 + 2q-16 - q-12 - q-8 + q-6 + 1 - q2

HOMFLY-PT Polynomial: az + az3 + a3z-1 - 2a3z - 3a3z3 - a3z5 - 3a5z-1 - 6a5z - 4a5z3 - a5z5 + 2a7z-1 + 3a7z + a7z3

Kauffman Polynomial: - z2 + az - 3az3 - a2 - a2z6 + a3z-1 + a3z - 5a3z3 + 5a3z5 - 2a3z7 - 3a4 + 11a4z2 - 11a4z4 + 7a4z6 - 2a4z8 + 3a5z-1 - 12a5z + 15a5z3 - 6a5z5 + 3a5z7 - a5z9 - 3a6 + 9a6z2 - 14a6z4 + 12a6z6 - 3a6z8 + 2a7z-1 - 6a7z + 6a7z3 - 5a7z5 + 4a7z7 - a7z9 - a8z2 - 3a8z4 + 4a8z6 - a8z8 + 6a9z - 11a9z3 + 6a9z5 - a9z7

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1
j = 2         1
j = 0        2
j = -2       32
j = -4      21
j = -6     33
j = -8    22
j = -10   23
j = -12  12
j = -14  2
j = -1611
j = -181


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 201]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 201]]
Out[4]=
PD[X[10, 1, 11, 2], X[12, 3, 13, 4], X[5, 14, 6, 15], X[16, 7, 17, 8],

>   X[15, 21, 16, 20], X[18, 14, 19, 13], X[21, 6, 22, 7], X[22, 18, 9, 17],

>   X[4, 19, 5, 20], X[2, 9, 3, 10], X[8, 11, 1, 12]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -9, -3, 7, 4, -11},

>   {10, -1, 11, -2, 6, 3, -5, -4, 8, -6, 9, 5, -7, -8}]
In[6]:=
Jones[L][q]
Out[6]=
  -(17/2)    -(15/2)     3       4      5      5      5      4        3
-q        + q        - ----- + ----- - ---- + ---- - ---- + ---- - ------- +
                        13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
                       q       q       q      q      q      q

>   Sqrt[q]
In[7]:=
A2Invariant[L][q]
Out[7]=
     -26    -24    2     3     -18    2     -12    -8    -6    2
1 + q    + q    + --- + --- + q    + --- - q    - q   + q   - q
                   22    20           16
                  q     q            q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 201]][a, z]
Out[8]=
 3      5      7
a    3 a    2 a             3        5        7        3      3  3      5  3
-- - ---- + ---- + a z - 2 a  z - 6 a  z + 3 a  z + a z  - 3 a  z  - 4 a  z  +
z     z      z

     7  3    3  5    5  5
>   a  z  - a  z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 201]][a, z]
Out[9]=
                     3      5      7
  2      4      6   a    3 a    2 a           3         5        7        9
-a  - 3 a  - 3 a  + -- + ---- + ---- + a z + a  z - 12 a  z - 6 a  z + 6 a  z -
                    z     z      z

     2       4  2      6  2    8  2        3      3  3       5  3      7  3
>   z  + 11 a  z  + 9 a  z  - a  z  - 3 a z  - 5 a  z  + 15 a  z  + 6 a  z  -

        9  3       4  4       6  4      8  4      3  5      5  5      7  5
>   11 a  z  - 11 a  z  - 14 a  z  - 3 a  z  + 5 a  z  - 6 a  z  - 5 a  z  +

       9  5    2  6      4  6       6  6      8  6      3  7      5  7
>   6 a  z  - a  z  + 7 a  z  + 12 a  z  + 4 a  z  - 2 a  z  + 3 a  z  +

       7  7    9  7      4  8      6  8    8  8    5  9    7  9
>   4 a  z  - a  z  - 2 a  z  - 3 a  z  - a  z  - a  z  - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
    2      1        1        1        2        1        2        2
2 + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
     2    18  8    16  8    16  7    14  6    12  6    12  5    10  5
    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      3        2       2       3       3       2      1      3      2
>   ------ + ----- + ----- + ----- + ----- + ----- + ---- + ---- + q  t
     10  4    8  4    8  3    6  3    6  2    4  2    4      2
    q   t    q  t    q  t    q  t    q  t    q  t    q  t   q  t
