Knotscape
This page is passe. Go here instead!

The 2-Component Link

L11n156

Visit L11n156's page at Knotilus!

Acknowledgement

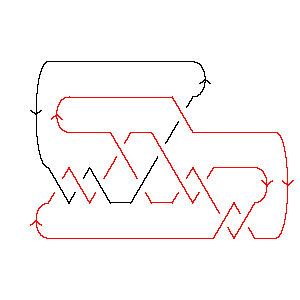

L11n156 as Morse Link
DrawMorseLink

PD Presentation: X8192 X2,9,3,10 X10,3,11,4 X11,21,12,20 X5,12,6,13 X19,4,20,5 X14,18,15,17 X16,8,17,7 X22,16,7,15 X18,14,19,13 X6,21,1,22

Gauss Code: {{1, -2, 3, 6, -5, -11}, {8, -1, 2, -3, -4, 5, 10, -7, 9, -8, 7, -10, -6, 4, 11, -9}}

Jones Polynomial: - q-13/2 + 2q-11/2 - 5q-9/2 + 7q-7/2 - 9q-5/2 + 9q-3/2 - 9q-1/2 + 6q1/2 - 4q3/2 + 2q5/2

A2 (sl(3)) Invariant: q-20 + q-16 + 3q-14 + 3q-10 + q-8 + 2q-4 - q-2 + 3 - q2 - q4 - 2q8

HOMFLY-PT Polynomial: a-1z-1 + 4a-1z + 2a-1z3 - 2az-1 - 8az - 7az3 - 2az5 - a3z - 2a3z3 - a3z5 + a5z-1 + 2a5z + a5z3

Kauffman Polynomial: - 2a-2 + 6a-2z2 - 3a-2z4 + a-1z-1 - 4a-1z + 5a-1z3 - a-1z5 - a-1z7 - 5 + 18z2 - 16z4 + 6z6 - 2z8 + 2az-1 - 10az + 13az3 - 7az5 + az7 - az9 - 3a2 + 10a2z2 - 14a2z4 + 9a2z6 - 4a2z8 + a3z - 2a3z3 + 2a3z5 - a3z7 - a3z9 + a4 - 3a4z2 + 3a4z4 + a4z6 - 2a4z8 - a5z-1 + 5a5z - 7a5z3 + 7a5z5 - 3a5z7 - a6z2 + 4a6z4 - 2a6z6 - 2a7z + 3a7z3 - a7z5

Khovanov Homology:
trqj r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3
j = 6         2
j = 4        2
j = 2       42
j = 0      52
j = -2     55
j = -4    44
j = -6   35
j = -8  24
j = -10  3
j = -1212
j = -141


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 156]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 156]]
Out[4]=
PD[X[8, 1, 9, 2], X[2, 9, 3, 10], X[10, 3, 11, 4], X[11, 21, 12, 20],

>   X[5, 12, 6, 13], X[19, 4, 20, 5], X[14, 18, 15, 17], X[16, 8, 17, 7],

>   X[22, 16, 7, 15], X[18, 14, 19, 13], X[6, 21, 1, 22]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -2, 3, 6, -5, -11},

>   {8, -1, 2, -3, -4, 5, 10, -7, 9, -8, 7, -10, -6, 4, 11, -9}]
In[6]:=
Jones[L][q]
Out[6]=
  -(13/2)     2      5      7      9      9        9                     3/2
-q        + ----- - ---- + ---- - ---- + ---- - ------- + 6 Sqrt[q] - 4 q    +
             11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q      q      q      q

       5/2
>   2 q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -20    -16    3     3     -8   2     -2    2    4      8
3 + q    + q    + --- + --- + q   + -- - q   - q  - q  - 2 q
                   14    10          4
                  q     q           q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 156]][a, z]
Out[8]=
             5                                    3
 1    2 a   a    4 z            3        5     2 z         3      3  3
--- - --- + -- + --- - 8 a z - a  z + 2 a  z + ---- - 7 a z  - 2 a  z  +
a z    z    z     a                             a

     5  3        5    3  5
>   a  z  - 2 a z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 156]][a, z]
Out[9]=
                                   5
     2       2    4    1    2 a   a    4 z             3        5        7
-5 - -- - 3 a  + a  + --- + --- - -- - --- - 10 a z + a  z + 5 a  z - 2 a  z +
      2               a z    z    z     a
     a

               2                                   3
        2   6 z        2  2      4  2    6  2   5 z          3      3  3
>   18 z  + ---- + 10 a  z  - 3 a  z  - a  z  + ---- + 13 a z  - 2 a  z  -
              2                                  a
             a

                                   4                                   5
       5  3      7  3       4   3 z        2  4      4  4      6  4   z
>   7 a  z  + 3 a  z  - 16 z  - ---- - 14 a  z  + 3 a  z  + 4 a  z  - -- -
                                  2                                   a
                                 a

         5      3  5      5  5    7  5      6      2  6    4  6      6  6
>   7 a z  + 2 a  z  + 7 a  z  - a  z  + 6 z  + 9 a  z  + a  z  - 2 a  z  -

     7
    z       7    3  7      5  7      8      2  8      4  8      9    3  9
>   -- + a z  - a  z  - 3 a  z  - 2 z  - 4 a  z  - 2 a  z  - a z  - a  z
    a
In[10]:=
Kh[L][q, t]
Out[10]=
    5      1        1        2        3        2       4       3       5
5 + -- + ------ + ------ + ------ + ------ + ----- + ----- + ----- + ----- +
     2    14  6    12  6    12  5    10  4    8  4    8  3    6  3    6  2
    q    q   t    q   t    q   t    q   t    q  t    q  t    q  t    q  t

      4      4      5              2        2  2      4  2      6  3
>   ----- + ---- + ---- + 2 t + 4 q  t + 2 q  t  + 2 q  t  + 2 q  t
     4  2    4      2
    q  t    q  t   q  t
