The 2-Component Link

L11n138

Visit L11n138's page at Knotilus!

Acknowledgement

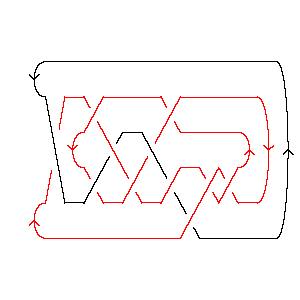

L11n138 as Morse Link
DrawMorseLink

PD Presentation: X8192 X11,19,12,18 X3,10,4,11 X17,3,18,2 X5,13,6,12 X6718 X9,16,10,17 X15,20,16,21 X13,22,14,7 X21,14,22,15 X19,4,20,5

Gauss Code: {{1, 4, -3, 11, -5, -6}, {6, -1, -7, 3, -2, 5, -9, 10, -8, 7, -4, 2, -11, 8, -10, 9}}

Jones Polynomial: - q-17/2 + 2q-15/2 - 2q-13/2 + 3q-11/2 - 3q-9/2 + 2q-7/2 - 3q-5/2 + q-3/2 - q-1/2

A2 (sl(3)) Invariant: q-26 - q-20 - 2q-18 + 2q-12 + 2q-10 + 2q-8 + 2q-6 + q-4 + q-2 + 1

HOMFLY-PT Polynomial: - az-1 - az + a3z-1 + 2a3z + a3z3 - 4a5z - 4a5z3 - a5z5 + 2a7z + a7z3

Kauffman Polynomial: az-1 - az - a2 + a3z-1 - 4a3z + 4a3z3 - a3z5 + 4a4z2 - 7a4z4 + 5a4z6 - a4z8 - 5a5z + 9a5z3 - 8a5z5 + 5a5z7 - a5z9 + 12a6z2 - 24a6z4 + 16a6z6 - 3a6z8 - a7z - a7z3 - 2a7z5 + 4a7z7 - a7z9 + 8a8z2 - 17a8z4 + 11a8z6 - 2a8z8 + a9z - 6a9z3 + 5a9z5 - a9z7

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = 0        1
j = -2       11
j = -4      2
j = -6     12
j = -8    21
j = -10   11
j = -12  12
j = -14 11
j = -16 1
j = -181


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 138]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 138]]
Out[4]=
PD[X[8, 1, 9, 2], X[11, 19, 12, 18], X[3, 10, 4, 11], X[17, 3, 18, 2],

>   X[5, 13, 6, 12], X[6, 7, 1, 8], X[9, 16, 10, 17], X[15, 20, 16, 21],

>   X[13, 22, 14, 7], X[21, 14, 22, 15], X[19, 4, 20, 5]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, 4, -3, 11, -5, -6},

>   {6, -1, -7, 3, -2, 5, -9, 10, -8, 7, -4, 2, -11, 8, -10, 9}]
In[6]:=
Jones[L][q]
Out[6]=
  -(17/2)     2       2       3      3      2      3      -(3/2)      1
-q        + ----- - ----- + ----- - ---- + ---- - ---- + q       - -------
             15/2    13/2    11/2    9/2    7/2    5/2             Sqrt[q]
            q       q       q       q      q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -26    -20    2     2     2    2    2     -4    -2
1 + q    - q    - --- + --- + --- + -- + -- + q   + q
                   18    12    10    8    6
                  q     q     q     q    q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 138]][a, z]
Out[8]=
        3
  a    a             3        5        7      3  3      5  3    7  3    5  5
-(-) + -- - a z + 2 a  z - 4 a  z + 2 a  z + a  z  - 4 a  z  + a  z  - a  z
  z    z
In[9]:=
Kauffman[Link[11, NonAlternating, 138]][a, z]
Out[9]=
           3
  2   a   a             3        5      7      9        4  2       6  2
-a  + - + -- - a z - 4 a  z - 5 a  z - a  z + a  z + 4 a  z  + 12 a  z  +
      z   z

       8  2      3  3      5  3    7  3      9  3      4  4       6  4
>   8 a  z  + 4 a  z  + 9 a  z  - a  z  - 6 a  z  - 7 a  z  - 24 a  z  -

        8  4    3  5      5  5      7  5      9  5      4  6       6  6
>   17 a  z  - a  z  - 8 a  z  - 2 a  z  + 5 a  z  + 5 a  z  + 16 a  z  +

        8  6      5  7      7  7    9  7    4  8      6  8      8  8    5  9
>   11 a  z  + 5 a  z  + 4 a  z  - a  z  - a  z  - 3 a  z  - 2 a  z  - a  z  -

     7  9
>   a  z
In[10]:=
Kh[L][q, t]
Out[10]=
     -2     1        1        1        1        1        2        1
1 + q   + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
           18  8    16  7    14  7    14  6    12  6    12  5    10  5
          q   t    q   t    q   t    q   t    q   t    q   t    q   t

      1        2       1       1       2       2      1
>   ------ + ----- + ----- + ----- + ----- + ----- + ----
     10  4    8  4    8  3    6  3    6  2    4  2    2
    q   t    q  t    q  t    q  t    q  t    q  t    q  t
