Knotscape
This page is passe. Go here instead!

The 2-Component Link

L11n137

Visit L11n137's page at Knotilus!

Acknowledgement

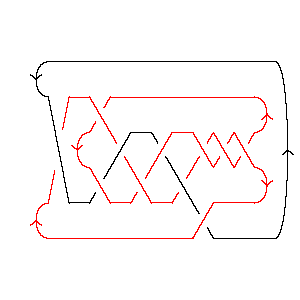

L11n137 as Morse Link
DrawMorseLink

PD Presentation: X8192 X18,11,19,12 X10,4,11,3 X2,17,3,18 X12,5,13,6 X6718 X16,10,17,9 X13,20,14,21 X15,22,16,7 X4,20,5,19 X21,14,22,15

Gauss Code: {{1, -4, 3, -10, 5, -6}, {6, -1, 7, -3, 2, -5, -8, 11, -9, -7, 4, -2, 10, 8, -11, 9}}

Jones Polynomial: - q-19/2 + 4q-17/2 - 7q-15/2 + 10q-13/2 - 12q-11/2 + 12q-9/2 - 11q-7/2 + 7q-5/2 - 5q-3/2 + q-1/2

A2 (sl(3)) Invariant: q-28 - 2q-26 + q-24 - 2q-22 - 2q-20 + 2q-18 - 2q-16 + 4q-14 + 3q-10 + 4q-8 + 3q-4 - q-2

HOMFLY-PT Polynomial: - 2a3z-1 - 3a3z + a3z3 + a3z5 + 3a5z-1 + 2a5z - 4a5z3 - 4a5z5 - a5z7 - a7z-1 + 2a7z3 + a7z5

Kauffman Polynomial: - a2z4 - 2a3z-1 + 3a3z + 4a3z3 - 5a3z5 + 3a4 - 4a4z2 + 4a4z4 - 3a4z6 - a4z8 - 3a5z-1 + 4a5z + 2a5z3 - a5z5 - 2a5z7 - a5z9 + 3a6 - 9a6z2 + 8a6z4 + 2a6z6 - 5a6z8 - a7z-1 + a7z - 7a7z3 + 16a7z5 - 8a7z7 - a7z9 + a8 - 7a8z2 + 10a8z4 + a8z6 - 4a8z8 - 4a9z3 + 11a9z5 - 6a9z7 - 2a10z2 + 7a10z4 - 4a10z6 + a11z3 - a11z5

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1
j = 0         1
j = -2        4
j = -4       42
j = -6      73
j = -8     65
j = -10    66
j = -12   46
j = -14  36
j = -16 14
j = -18 3
j = -201


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 137]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 137]]
Out[4]=
PD[X[8, 1, 9, 2], X[18, 11, 19, 12], X[10, 4, 11, 3], X[2, 17, 3, 18],

>   X[12, 5, 13, 6], X[6, 7, 1, 8], X[16, 10, 17, 9], X[13, 20, 14, 21],

>   X[15, 22, 16, 7], X[4, 20, 5, 19], X[21, 14, 22, 15]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, 3, -10, 5, -6},

>   {6, -1, 7, -3, 2, -5, -8, 11, -9, -7, 4, -2, 10, 8, -11, 9}]
In[6]:=
Jones[L][q]
Out[6]=
  -(19/2)     4       7      10      12      12     11     7      5        1
-q        + ----- - ----- + ----- - ----- + ---- - ---- + ---- - ---- + -------
             17/2    15/2    13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q       q       q       q      q      q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
 -28    2     -24    2     2     2     2     4     3    4    3     -2
q    - --- + q    - --- - --- + --- - --- + --- + --- + -- + -- - q
        26           22    20    18    16    14    10    8    4
       q            q     q     q     q     q     q     q    q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 137]][a, z]
Out[8]=
    3      5    7
-2 a    3 a    a       3        5      3  3      5  3      7  3    3  5
----- + ---- - -- - 3 a  z + 2 a  z + a  z  - 4 a  z  + 2 a  z  + a  z  -
  z      z     z

       5  5    7  5    5  7
>   4 a  z  + a  z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 137]][a, z]
Out[9]=
                      3      5    7
   4      6    8   2 a    3 a    a       3        5      7        4  2
3 a  + 3 a  + a  - ---- - ---- - -- + 3 a  z + 4 a  z + a  z - 4 a  z  -
                    z      z     z

       6  2      8  2      10  2      3  3      5  3      7  3      9  3
>   9 a  z  - 7 a  z  - 2 a   z  + 4 a  z  + 2 a  z  - 7 a  z  - 4 a  z  +

     11  3    2  4      4  4      6  4       8  4      10  4      3  5
>   a   z  - a  z  + 4 a  z  + 8 a  z  + 10 a  z  + 7 a   z  - 5 a  z  -

     5  5       7  5       9  5    11  5      4  6      6  6    8  6
>   a  z  + 16 a  z  + 11 a  z  - a   z  - 3 a  z  + 2 a  z  + a  z  -

       10  6      5  7      7  7      9  7    4  8      6  8      8  8
>   4 a   z  - 2 a  z  - 8 a  z  - 6 a  z  - a  z  - 5 a  z  - 4 a  z  -

     5  9    7  9
>   a  z  - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
2    4      1        3        1        4        3        6        4
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 4    2    20  8    18  7    16  7    16  6    14  6    14  5    12  5
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      6        6        6        6       5       7      3      4
>   ------ + ------ + ------ + ----- + ----- + ----- + ---- + ---- + t
     12  4    10  4    10  3    8  3    8  2    6  2    6      4
    q   t    q   t    q   t    q  t    q  t    q  t    q  t   q  t
