This page is passe. Go here instead!

The 2-Component Link

L11n130

Visit L11n130's page at Knotilus!

Acknowledgement

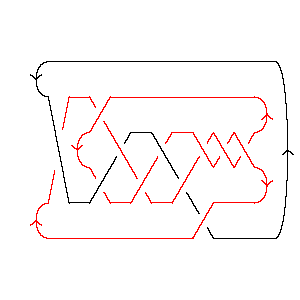

L11n130 as Morse Link
DrawMorseLink

PD Presentation: X8192 X11,19,12,18 X3,10,4,11 X17,3,18,2 X5,13,6,12 X6718 X9,16,10,17 X13,20,14,21 X15,22,16,7 X19,4,20,5 X21,14,22,15

Gauss Code: {{1, 4, -3, 10, -5, -6}, {6, -1, -7, 3, -2, 5, -8, 11, -9, 7, -4, 2, -10, 8, -11, 9}}

Jones Polynomial: - q-19/2 + 3q-17/2 - 5q-15/2 + 8q-13/2 - 9q-11/2 + 9q-9/2 - 9q-7/2 + 5q-5/2 - 4q-3/2 + q-1/2

A2 (sl(3)) Invariant: q-28 - q-26 + q-24 - 2q-22 - 3q-20 - 2q-16 + 4q-14 + 2q-12 + 4q-10 + 4q-8 + 2q-4 - q-2

HOMFLY-PT Polynomial: - 2a3z-1 - a3z + 2a3z3 + a3z5 + 3a5z-1 - 2a5z - 8a5z3 - 5a5z5 - a5z7 - a7z-1 + 2a7z + 3a7z3 + a7z5

Kauffman Polynomial: a2z2 - a2z4 - 2a3z-1 + 6a3z3 - 4a3z5 + 3a4 + 2a4z2 - 4a4z4 + a4z6 - a4z8 - 3a5z-1 - a5z + 10a5z3 - 9a5z5 + 2a5z7 - a5z9 + 3a6 + 3a6z2 - 12a6z4 + 9a6z6 - 4a6z8 - a7z-1 - 3a7z3 + 5a7z5 - 2a7z7 - a7z9 + a8 - a8z2 - 2a8z4 + 5a8z6 - 3a8z8 + a9z - 5a9z3 + 9a9z5 - 4a9z7 - 3a10z2 + 7a10z4 - 3a10z6 + 2a11z3 - a11z5

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1
j = 0         1
j = -2        3
j = -4       32
j = -6      62
j = -8     44
j = -10    55
j = -12   34
j = -14  25
j = -16 13
j = -18 2
j = -201


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 130]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 130]]
Out[4]=
PD[X[8, 1, 9, 2], X[11, 19, 12, 18], X[3, 10, 4, 11], X[17, 3, 18, 2],

>   X[5, 13, 6, 12], X[6, 7, 1, 8], X[9, 16, 10, 17], X[13, 20, 14, 21],

>   X[15, 22, 16, 7], X[19, 4, 20, 5], X[21, 14, 22, 15]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, 4, -3, 10, -5, -6},

>   {6, -1, -7, 3, -2, 5, -8, 11, -9, 7, -4, 2, -10, 8, -11, 9}]
In[6]:=
Jones[L][q]
Out[6]=
  -(19/2)     3       5       8       9      9      9      5      4        1
-q        + ----- - ----- + ----- - ----- + ---- - ---- + ---- - ---- + -------
             17/2    15/2    13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q       q       q       q      q      q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
 -28    -26    -24    2     3     2     4     2     4    4    2     -2
q    - q    + q    - --- - --- - --- + --- + --- + --- + -- + -- - q
                      22    20    16    14    12    10    8    4
                     q     q     q     q     q     q     q    q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 130]][a, z]
Out[8]=
    3      5    7
-2 a    3 a    a     3        5        7        3  3      5  3      7  3
----- + ---- - -- - a  z - 2 a  z + 2 a  z + 2 a  z  - 8 a  z  + 3 a  z  +
  z      z     z

     3  5      5  5    7  5    5  7
>   a  z  - 5 a  z  + a  z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 130]][a, z]
Out[9]=
                      3      5    7
   4      6    8   2 a    3 a    a     5      9      2  2      4  2      6  2
3 a  + 3 a  + a  - ---- - ---- - -- - a  z + a  z + a  z  + 2 a  z  + 3 a  z  -
                    z      z     z

     8  2      10  2      3  3       5  3      7  3      9  3      11  3
>   a  z  - 3 a   z  + 6 a  z  + 10 a  z  - 3 a  z  - 5 a  z  + 2 a   z  -

     2  4      4  4       6  4      8  4      10  4      3  5      5  5
>   a  z  - 4 a  z  - 12 a  z  - 2 a  z  + 7 a   z  - 4 a  z  - 9 a  z  +

       7  5      9  5    11  5    4  6      6  6      8  6      10  6
>   5 a  z  + 9 a  z  - a   z  + a  z  + 9 a  z  + 5 a  z  - 3 a   z  +

       5  7      7  7      9  7    4  8      6  8      8  8    5  9    7  9
>   2 a  z  - 2 a  z  - 4 a  z  - a  z  - 4 a  z  - 3 a  z  - a  z  - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
2    3      1        2        1        3        2        5        3
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 4    2    20  8    18  7    16  7    16  6    14  6    14  5    12  5
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      4        5        5        4       4       6      2      3
>   ------ + ------ + ------ + ----- + ----- + ----- + ---- + ---- + t
     12  4    10  4    10  3    8  3    8  2    6  2    6      4
    q   t    q   t    q   t    q  t    q  t    q  t    q  t   q  t
