The 2-Component Link

L11a46

Visit L11a46's page at Knotilus!

Acknowledgement

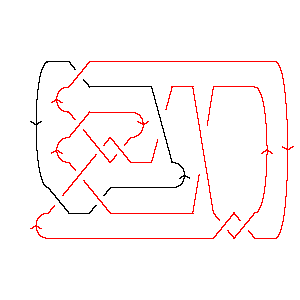

L11a46 as Morse Link
DrawMorseLink

PD Presentation: X6172 X16,7,17,8 X20,17,21,18 X18,10,19,9 X8,20,9,19 X4,21,1,22 X14,12,15,11 X10,4,11,3 X12,5,13,6 X22,13,5,14 X2,16,3,15

Gauss Code: {{1, -11, 8, -6}, {9, -1, 2, -5, 4, -8, 7, -9, 10, -7, 11, -2, 3, -4, 5, -3, 6, -10}}

Jones Polynomial: - q-13/2 + 4q-11/2 - 10q-9/2 + 16q-7/2 - 22q-5/2 + 26q-3/2 - 26q-1/2 + 22q1/2 - 17q3/2 + 10q5/2 - 5q7/2 + q9/2

A2 (sl(3)) Invariant: q-20 - q-18 + 5q-14 - 3q-12 + 3q-10 + q-8 - 5q-6 + 3q-4 - 5q-2 + 4 - q4 + 6q6 - 2q8 + 2q10 + 2q12 - q14

HOMFLY-PT Polynomial: - a-3z-1 + a-3z3 + a-1z-1 - 3a-1z3 - 2a-1z5 + az-1 + 3az + 5az3 + 3az5 + az7 - 2a3z-1 - 4a3z - 4a3z3 - 2a3z5 + a5z-1 + a5z + a5z3

Kauffman Polynomial: a-4z4 - a-4z6 + a-3z-1 - a-3z - 5a-3z3 + 10a-3z5 - 5a-3z7 - a-2 + 2a-2z2 - 11a-2z4 + 19a-2z6 - 9a-2z8 + a-1z-1 + a-1z - 18a-1z3 + 22a-1z5 + 2a-1z7 - 7a-1z9 - 2 + 10z2 - 35z4 + 52z6 - 20z8 - 2z10 - az-1 + 12az - 36az3 + 32az5 + 9az7 - 14az9 - 3a2 + 12a2z2 - 36a2z4 + 51a2z6 - 22a2z8 - 2a2z10 - 2a3z-1 + 15a3z - 35a3z3 + 35a3z5 - 7a3z7 - 7a3z9 - a4 + 3a4z2 - 9a4z4 + 15a4z6 - 11a4z8 - a5z-1 + 5a5z - 11a5z3 + 14a5z5 - 9a5z7 - a6z2 + 4a6z4 - 4a6z6 + a7z3 - a7z5

Khovanov Homology:
trqj r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 10           1
j = 8          4
j = 6         61
j = 4        114
j = 2       116
j = 0      1511
j = -2     1313
j = -4    913
j = -6   713
j = -8  39
j = -10 17
j = -12 3
j = -141


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 46]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 46]]
Out[4]=
PD[X[6, 1, 7, 2], X[16, 7, 17, 8], X[20, 17, 21, 18], X[18, 10, 19, 9],

>   X[8, 20, 9, 19], X[4, 21, 1, 22], X[14, 12, 15, 11], X[10, 4, 11, 3],

>   X[12, 5, 13, 6], X[22, 13, 5, 14], X[2, 16, 3, 15]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 8, -6}, {9, -1, 2, -5, 4, -8, 7, -9, 10, -7, 11, -2, 3, -4,

>    5, -3, 6, -10}]
In[6]:=
Jones[L][q]
Out[6]=
  -(13/2)     4      10     16     22     26      26
-q        + ----- - ---- + ---- - ---- + ---- - ------- + 22 Sqrt[q] -
             11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q      q      q      q

        3/2       5/2      7/2    9/2
>   17 q    + 10 q    - 5 q    + q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -20    -18    5     3     3     -8   5    3    5     4      6      8
4 + q    - q    + --- - --- + --- + q   - -- + -- - -- - q  + 6 q  - 2 q  +
                   14    12    10          6    4    2
                  q     q     q           q    q    q

       10      12    14
>   2 q   + 2 q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 46]][a, z]
Out[8]=
                       3    5                            3      3
   1       1    a   2 a    a               3      5     z    3 z         3
-(----) + --- + - - ---- + -- + 3 a z - 4 a  z + a  z + -- - ---- + 5 a z  -
   3      a z   z    z     z                             3    a
  a  z                                                  a

                         5
       3  3    5  3   2 z         5      3  5      7
>   4 a  z  + a  z  - ---- + 3 a z  - 2 a  z  + a z
                       a
In[9]:=
Kauffman[Link[11, Alternating, 46]][a, z]
Out[9]=
                                           3    5
      -2      2    4    1      1    a   2 a    a    z    z                3
-2 - a   - 3 a  - a  + ---- + --- - - - ---- - -- - -- + - + 12 a z + 15 a  z +
                        3     a z   z    z     z     3   a
                       a  z                         a

                        2                                   3       3
       5         2   2 z        2  2      4  2    6  2   5 z    18 z
>   5 a  z + 10 z  + ---- + 12 a  z  + 3 a  z  - a  z  - ---- - ----- -
                       2                                   3      a
                      a                                   a

                                                     4       4
          3       3  3       5  3    7  3       4   z    11 z        2  4
>   36 a z  - 35 a  z  - 11 a  z  + a  z  - 35 z  + -- - ----- - 36 a  z  -
                                                     4     2
                                                    a     a

                            5       5
       4  4      6  4   10 z    22 z          5       3  5       5  5    7  5
>   9 a  z  + 4 a  z  + ----- + ----- + 32 a z  + 35 a  z  + 14 a  z  - a  z  +
                          3       a
                         a

             6       6                                      7      7
        6   z    19 z        2  6       4  6      6  6   5 z    2 z         7
>   52 z  - -- + ----- + 51 a  z  + 15 a  z  - 4 a  z  - ---- + ---- + 9 a z  -
             4     2                                       3     a
            a     a                                       a

                                   8                            9
       3  7      5  7       8   9 z        2  8       4  8   7 z          9
>   7 a  z  - 9 a  z  - 20 z  - ---- - 22 a  z  - 11 a  z  - ---- - 14 a z  -
                                  2                           a
                                 a

       3  9      10      2  10
>   7 a  z  - 2 z   - 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
     13     1        3        1        7        3       9       7      13
15 + -- + ------ + ------ + ------ + ------ + ----- + ----- + ----- + ----- +
      2    14  6    12  5    10  5    10  4    8  4    8  3    6  3    6  2
     q    q   t    q   t    q   t    q   t    q  t    q  t    q  t    q  t

      9      13     13               2        2  2       4  2      4  3
>   ----- + ---- + ---- + 11 t + 11 q  t + 6 q  t  + 11 q  t  + 4 q  t  +
     4  2    4      2
    q  t    q  t   q  t

       6  3    6  4      8  4    10  5
>   6 q  t  + q  t  + 4 q  t  + q   t
