The 3-Component Link

L11a443

Visit L11a443's page at Knotilus!

Acknowledgement

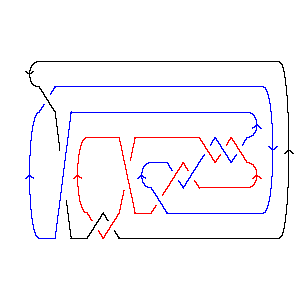

L11a443 as Morse Link
DrawMorseLink

PD Presentation: X6172 X14,3,15,4 X22,16,13,15 X8,18,9,17 X16,8,17,7 X18,10,19,9 X10,22,11,21 X20,12,21,11 X12,20,5,19 X2536 X4,13,1,14

Gauss Code: {{1, -10, 2, -11}, {10, -1, 5, -4, 6, -7, 8, -9}, {11, -2, 3, -5, 4, -6, 9, -8, 7, -3}}

Jones Polynomial: q-3 - 2q-2 + 6q-1 - 9 + 13q - 14q2 + 15q3 - 13q4 + 10q5 - 5q6 + 3q7 - q8

A2 (sl(3)) Invariant: q-10 + q-8 + 3q-4 + 1 + 4q2 + 6q6 + 2q8 + 3q10 + 3q12 - q14 + 4q16 + q22 - q24

HOMFLY-PT Polynomial: - 2a-6z2 - a-6z4 + a-4z-2 + 3a-4 + 4a-4z2 + 3a-4z4 + a-4z6 - 2a-2z-2 - 5a-2 - 4a-2z2 + a-2z4 + a-2z6 + z-2 - 4z2 - 2z4 + 2a2 + a2z2

Kauffman Polynomial: - 2a-9z3 + a-9z5 + 4a-8z2 - 7a-8z4 + 3a-8z6 + 3a-7z3 - 7a-7z5 + 4a-7z7 - 2a-6 + 5a-6z2 - 5a-6z6 + 4a-6z8 + a-5z - a-5z3 + 3a-5z5 - 3a-5z7 + 3a-5z9 - a-4z-2 + 3a-4 - 4a-4z2 + 7a-4z4 - 8a-4z6 + 4a-4z8 + a-4z10 + 2a-3z-1 - 8a-3z + 5a-3z3 + 4a-3z5 - 8a-3z7 + 5a-3z9 - 2a-2z-2 + 9a-2 - 14a-2z2 + 9a-2z4 - 8a-2z6 + 3a-2z8 + a-2z10 + 2a-1z-1 - 8a-1z + 13a-1z3 - 12a-1z5 + a-1z7 + 2a-1z9 - z-2 + 3 - 4z2 + 5z4 - 7z6 + 3z8 + az + 2az3 - 5az5 + 2az7 - 2a2 + 5a2z2 - 4a2z4 + a2z6

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6r = 7
j = 17           1
j = 15          2
j = 13         31
j = 11        72
j = 9       85
j = 7      75
j = 5     78
j = 3    67
j = 1   48
j = -1  25
j = -3  4
j = -512
j = -71


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 443]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 443]]
Out[4]=
PD[X[6, 1, 7, 2], X[14, 3, 15, 4], X[22, 16, 13, 15], X[8, 18, 9, 17],

>   X[16, 8, 17, 7], X[18, 10, 19, 9], X[10, 22, 11, 21], X[20, 12, 21, 11],

>   X[12, 20, 5, 19], X[2, 5, 3, 6], X[4, 13, 1, 14]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 5, -4, 6, -7, 8, -9},

>   {11, -2, 3, -5, 4, -6, 9, -8, 7, -3}]
In[6]:=
Jones[L][q]
Out[6]=
      -3   2    6              2       3       4       5      6      7    8
-9 + q   - -- + - + 13 q - 14 q  + 15 q  - 13 q  + 10 q  - 5 q  + 3 q  - q
            2   q
           q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -10    -8   3       2      6      8      10      12    14      16    22
1 + q    + q   + -- + 4 q  + 6 q  + 2 q  + 3 q   + 3 q   - q   + 4 q   + q   -
                  4
                 q

     24
>   q
In[8]:=
HOMFLYPT[Link[11, Alternating, 443]][a, z]
Out[8]=
                                                 2      2      2
3    5       2    -2     1       2        2   2 z    4 z    4 z     2  2
-- - -- + 2 a  + z   + ----- - ----- - 4 z  - ---- + ---- - ---- + a  z  -
 4    2                 4  2    2  2            6      4      2
a    a                 a  z    a  z            a      a      a

            4      4    4    6    6
       4   z    3 z    z    z    z
>   2 z  - -- + ---- + -- + -- + --
            6     4     2    4    2
           a     a     a    a    a
In[9]:=
Kauffman[Link[11, Alternating, 443]][a, z]
Out[9]=
    2    3    9       2    -2     1       2      2      2    z    8 z   8 z
3 - -- + -- + -- - 2 a  - z   - ----- - ----- + ---- + --- + -- - --- - --- +
     6    4    2                 4  2    2  2    3     a z    5    3     a
    a    a    a                 a  z    a  z    a  z         a    a

                    2      2      2       2                3      3    3
             2   4 z    5 z    4 z    14 z       2  2   2 z    3 z    z
>   a z - 4 z  + ---- + ---- - ---- - ----- + 5 a  z  - ---- + ---- - -- +
                   8      6      4      2                 9      7     5
                  a      a      a      a                 a      a     a

       3       3                      4      4      4              5      5
    5 z    13 z         3      4   7 z    7 z    9 z       2  4   z    7 z
>   ---- + ----- + 2 a z  + 5 z  - ---- + ---- + ---- - 4 a  z  + -- - ---- +
      3      a                       8      4      2               9     7
     a                              a      a      a               a     a

       5      5       5                      6      6      6      6
    3 z    4 z    12 z         5      6   3 z    5 z    8 z    8 z     2  6
>   ---- + ---- - ----- - 5 a z  - 7 z  + ---- - ---- - ---- - ---- + a  z  +
      5      3      a                       8      6      4      2
     a      a                              a      a      a      a

       7      7      7    7                      8      8      8      9
    4 z    3 z    8 z    z         7      8   4 z    4 z    3 z    3 z
>   ---- - ---- - ---- + -- + 2 a z  + 3 z  + ---- + ---- + ---- + ---- +
      7      5      3    a                      6      4      2      5
     a      a      a                           a      a      a      a

       9      9    10    10
    5 z    2 z    z     z
>   ---- + ---- + --- + ---
      3     a      4     2
     a            a     a
In[10]:=
Kh[L][q, t]
Out[10]=
         3     1       1       2       4      2      5    4 q      3
8 q + 6 q  + ----- + ----- + ----- + ----- + ---- + --- + --- + 7 q  t +
              7  4    5  4    5  3    3  2      2   q t    t
             q  t    q  t    q  t    q  t    q t

       5        5  2      7  2      7  3      9  3      9  4      11  4
>   7 q  t + 8 q  t  + 7 q  t  + 5 q  t  + 8 q  t  + 5 q  t  + 7 q   t  +

       11  5      13  5    13  6      15  6    17  7
>   2 q   t  + 3 q   t  + q   t  + 2 q   t  + q   t
