This page is passe. Go here instead!

The 3-Component Link

L11a426

Visit L11a426's page at Knotilus!

Acknowledgement

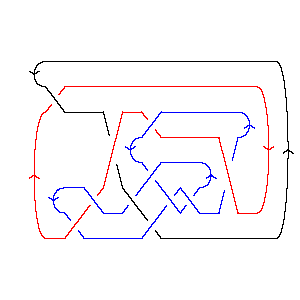

L11a426 as Morse Link
DrawMorseLink

PD Presentation: X6172 X12,4,13,3 X14,5,15,6 X20,11,21,12 X22,17,11,18 X16,21,17,22 X10,13,5,14 X8,20,9,19 X18,8,19,7 X2,9,3,10 X4,16,1,15

Gauss Code: {{1, -10, 2, -11}, {3, -1, 9, -8, 10, -7}, {4, -2, 7, -3, 11, -6, 5, -9, 8, -4, 6, -5}}

Jones Polynomial: - q-8 + 4q-7 - 10q-6 + 16q-5 - 22q-4 + 26q-3 - 24q-2 + 23q-1 - 15 + 10q - 4q2 + q3

A2 (sl(3)) Invariant: - q-24 + q-22 - q-20 - 4q-18 + 2q-16 - 6q-14 + q-12 + 3q-10 + 2q-8 + 12q-6 + 2q-4 + 10q-2 + 3 + 4q4 - 2q6 + q8

HOMFLY-PT Polynomial: 2z-2 + 4 + 4z2 + 3z4 + z6 - 5a2z-2 - 10a2 - 13a2z2 - 11a2z4 - 5a2z6 - a2z8 + 4a4z-2 + 8a4 + 10a4z2 + 7a4z4 + 2a4z6 - a6z-2 - 2a6 - 2a6z2 - a6z4

Kauffman Polynomial: a-2z2 - 2a-2z4 + a-2z6 + 4a-1z3 - 8a-1z5 + 4a-1z7 - 2z-2 + 7 - 12z2 + 18z4 - 19z6 + 8z8 + 5az-1 - 11az + 14az3 - 9az5 - 7az7 + 7az9 - 5a2z-2 + 15a2 - 35a2z2 + 58a2z4 - 57a2z6 + 19a2z8 + 2a2z10 + 9a3z-1 - 24a3z + 36a3z3 - 23a3z5 - 13a3z7 + 14a3z9 - 4a4z-2 + 12a4 - 28a4z2 + 51a4z4 - 56a4z6 + 22a4z8 + 2a4z10 + 5a5z-1 - 18a5z + 38a5z3 - 37a5z5 + 7a5z7 + 7a5z9 - a6z-2 + 3a6 - 5a6z2 + 9a6z4 - 15a6z6 + 11a6z8 + a7z-1 - 5a7z + 11a7z3 - 14a7z5 + 9a7z7 + a8z2 - 4a8z4 + 4a8z6 - a9z3 + a9z5

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 7           1
j = 5          3
j = 3         71
j = 1        94
j = -1       146
j = -3      1211
j = -5     1412
j = -7    913
j = -9   713
j = -11  39
j = -13 17
j = -15 3
j = -171


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 426]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 426]]
Out[4]=
PD[X[6, 1, 7, 2], X[12, 4, 13, 3], X[14, 5, 15, 6], X[20, 11, 21, 12],

>   X[22, 17, 11, 18], X[16, 21, 17, 22], X[10, 13, 5, 14], X[8, 20, 9, 19],

>   X[18, 8, 19, 7], X[2, 9, 3, 10], X[4, 16, 1, 15]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {3, -1, 9, -8, 10, -7},

>   {4, -2, 7, -3, 11, -6, 5, -9, 8, -4, 6, -5}]
In[6]:=
Jones[L][q]
Out[6]=
       -8   4    10   16   22   26   24   23             2    3
-15 - q   + -- - -- + -- - -- + -- - -- + -- + 10 q - 4 q  + q
             7    6    5    4    3    2   q
            q    q    q    q    q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -24    -22    -20    4     2     6     -12    3    2    12   2    10
3 - q    + q    - q    - --- + --- - --- + q    + --- + -- + -- + -- + -- +
                          18    16    14           10    8    6    4    2
                         q     q     q            q     q    q    q    q

       4      6    8
>   4 q  - 2 q  + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 426]][a, z]
Out[8]=
                                  2      4    6
        2      4      6   2    5 a    4 a    a       2       2  2       4  2
4 - 10 a  + 8 a  - 2 a  + -- - ---- + ---- - -- + 4 z  - 13 a  z  + 10 a  z  -
                           2     2      2     2
                          z     z      z     z

       6  2      4       2  4      4  4    6  4    6      2  6      4  6    2  8
>   2 a  z  + 3 z  - 11 a  z  + 7 a  z  - a  z  + z  - 5 a  z  + 2 a  z  - a  z
In[9]:=
Kauffman[Link[11, Alternating, 426]][a, z]
Out[9]=
                                   2      4    6            3      5    7
        2       4      6   2    5 a    4 a    a    5 a   9 a    5 a    a
7 + 15 a  + 12 a  + 3 a  - -- - ---- - ---- - -- + --- + ---- + ---- + -- -
                            2     2      2     2    z     z      z     z
                           z     z      z     z

                                                   2
                 3         5        7         2   z        2  2       4  2
>   11 a z - 24 a  z - 18 a  z - 5 a  z - 12 z  + -- - 35 a  z  - 28 a  z  -
                                                   2
                                                  a

                         3
       6  2    8  2   4 z          3       3  3       5  3       7  3    9  3
>   5 a  z  + a  z  + ---- + 14 a z  + 36 a  z  + 38 a  z  + 11 a  z  - a  z  +
                       a

               4                                                5
        4   2 z        2  4       4  4      6  4      8  4   8 z         5
>   18 z  - ---- + 58 a  z  + 51 a  z  + 9 a  z  - 4 a  z  - ---- - 9 a z  -
              2                                               a
             a

                                                      6
        3  5       5  5       7  5    9  5       6   z        2  6       4  6
>   23 a  z  - 37 a  z  - 14 a  z  + a  z  - 19 z  + -- - 57 a  z  - 56 a  z  -
                                                      2
                                                     a

                            7
        6  6      8  6   4 z         7       3  7      5  7      7  7      8
>   15 a  z  + 4 a  z  + ---- - 7 a z  - 13 a  z  + 7 a  z  + 9 a  z  + 8 z  +
                          a

        2  8       4  8       6  8        9       3  9      5  9      2  10
>   19 a  z  + 22 a  z  + 11 a  z  + 7 a z  + 14 a  z  + 7 a  z  + 2 a  z   +

       4  10
>   2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
11   14     1        3        1        7        3        9        7      13
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ----- + ----- +
 3   q     17  7    15  6    13  6    13  5    11  5    11  4    9  4    9  3
q         q   t    q   t    q   t    q   t    q   t    q   t    q  t    q  t

      9      13      14      12     12    6 t                2      3  2
>   ----- + ----- + ----- + ---- + ---- + --- + 9 q t + 4 q t  + 7 q  t  +
     7  3    7  2    5  2    5      3      q
    q  t    q  t    q  t    q  t   q  t

     3  3      5  3    7  4
>   q  t  + 3 q  t  + q  t
