This page is passe. Go here instead!

The 3-Component Link

L11a425

Visit L11a425's page at Knotilus!

Acknowledgement

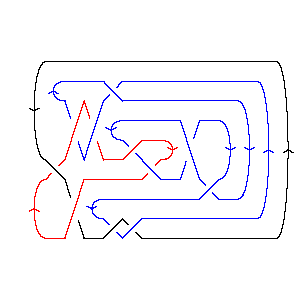

L11a425 as Morse Link
DrawMorseLink

PD Presentation: X6172 X12,4,13,3 X16,7,17,8 X20,10,21,9 X18,12,19,11 X22,20,11,19 X8,15,9,16 X10,22,5,21 X14,18,15,17 X2536 X4,14,1,13

Gauss Code: {{1, -10, 2, -11}, {10, -1, 3, -7, 4, -8}, {5, -2, 11, -9, 7, -3, 9, -5, 6, -4, 8, -6}}

Jones Polynomial: q-3 - 2q-2 + 7q-1 - 11 + 17q - 19q2 + 21q3 - 18q4 + 14q5 - 9q6 + 4q7 - q8

A2 (sl(3)) Invariant: q-10 + q-8 + q-6 + 6q-4 + 2q-2 + 3 + 7q2 - q4 + 5q6 + q10 + 3q12 - 3q14 + 4q16 - 2q18 - 2q20 + 2q22 - q24

HOMFLY-PT Polynomial: - a-6 - a-6z2 - a-6z4 + 2a-4 + 3a-4z2 + 2a-4z4 + a-4z6 + a-2z-2 + a-2 + a-2z4 + a-2z6 - 2z-2 - 4 - 4z2 - 2z4 + a2z-2 + 2a2 + a2z2

Kauffman Polynomial: - a-9z3 + a-9z5 + a-8z2 - 5a-8z4 + 4a-8z6 - 2a-7z + 7a-7z3 - 13a-7z5 + 8a-7z7 + 2a-6 - 5a-6z2 + 9a-6z4 - 14a-6z6 + 9a-6z8 - 4a-5z + 17a-5z3 - 21a-5z5 + 4a-5z7 + 5a-5z9 + 4a-4 - 18a-4z2 + 37a-4z4 - 39a-4z6 + 16a-4z8 + a-4z10 + 5a-3z3 - 6a-3z5 - 7a-3z7 + 8a-3z9 + a-2z-2 - 2a-2 - 7a-2z2 + 21a-2z4 - 25a-2z6 + 10a-2z8 + a-2z10 - 2a-1z-1 + 6a-1z - 4a-1z3 - 3a-1z5 - a-1z7 + 3a-1z9 + 2z-2 - 7 + 11z2 - 6z4 - 3z6 + 3z8 - 2az-1 + 4az - 4az5 + 2az7 + a2z-2 - 4a2 + 6a2z2 - 4a2z4 + a2z6

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6r = 7
j = 17           1
j = 15          3
j = 13         61
j = 11        83
j = 9       106
j = 7      118
j = 5     911
j = 3    810
j = 1   511
j = -1  26
j = -3 16
j = -5 1
j = -71


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 425]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 425]]
Out[4]=
PD[X[6, 1, 7, 2], X[12, 4, 13, 3], X[16, 7, 17, 8], X[20, 10, 21, 9],

>   X[18, 12, 19, 11], X[22, 20, 11, 19], X[8, 15, 9, 16], X[10, 22, 5, 21],

>   X[14, 18, 15, 17], X[2, 5, 3, 6], X[4, 14, 1, 13]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 3, -7, 4, -8},

>   {5, -2, 11, -9, 7, -3, 9, -5, 6, -4, 8, -6}]
In[6]:=
Jones[L][q]
Out[6]=
       -3   2    7              2       3       4       5      6      7    8
-11 + q   - -- + - + 17 q - 19 q  + 21 q  - 18 q  + 14 q  - 9 q  + 4 q  - q
             2   q
            q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -10    -8    -6   6    2       2    4      6    10      12      14
3 + q    + q   + q   + -- + -- + 7 q  - q  + 5 q  + q   + 3 q   - 3 q   +
                        4    2
                       q    q

       16      18      20      22    24
>   4 q   - 2 q   - 2 q   + 2 q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 425]][a, z]
Out[8]=
                                           2           2      2
      -6   2     -2      2   2      1     a       2   z    3 z     2  2
-4 - a   + -- + a   + 2 a  - -- + ----- + -- - 4 z  - -- + ---- + a  z  -
            4                 2    2  2    2           6     4
           a                 z    a  z    z           a     a

            4      4    4    6    6
       4   z    2 z    z    z    z
>   2 z  - -- + ---- + -- + -- + --
            6     4     2    4    2
           a     a     a    a    a
In[9]:=
Kauffman[Link[11, Alternating, 425]][a, z]
Out[9]=
                                         2
     2    4    2       2   2      1     a     2    2 a   2 z   4 z   6 z
-7 + -- + -- - -- - 4 a  + -- + ----- + -- - --- - --- - --- - --- + --- +
      6    4    2           2    2  2    2   a z    z     7     5     a
     a    a    a           z    a  z    z                a     a

                     2      2       2      2              3      3       3
                2   z    5 z    18 z    7 z       2  2   z    7 z    17 z
>   4 a z + 11 z  + -- - ---- - ----- - ---- + 6 a  z  - -- + ---- + ----- +
                     8     6      4       2               9     7      5
                    a     a      a       a               a     a      a

       3      3             4      4       4       4              5       5
    5 z    4 z       4   5 z    9 z    37 z    21 z       2  4   z    13 z
>   ---- - ---- - 6 z  - ---- + ---- + ----- + ----- - 4 a  z  + -- - ----- -
      3     a              8      6      4       2                9     7
     a                    a      a      a       a                a     a

        5      5      5                      6       6       6       6
    21 z    6 z    3 z         5      6   4 z    14 z    39 z    25 z
>   ----- - ---- - ---- - 4 a z  - 3 z  + ---- - ----- - ----- - ----- +
      5       3     a                       8      6       4       2
     a       a                             a      a       a       a

               7      7      7    7                      8       8       8
     2  6   8 z    4 z    7 z    z         7      8   9 z    16 z    10 z
>   a  z  + ---- + ---- - ---- - -- + 2 a z  + 3 z  + ---- + ----- + ----- +
              7      5      3    a                      6      4       2
             a      a      a                           a      a       a

       9      9      9    10    10
    5 z    8 z    3 z    z     z
>   ---- + ---- + ---- + --- + ---
      5      3     a      4     2
     a      a            a     a
In[10]:=
Kh[L][q, t]
Out[10]=
          3     1       1       1       6      2      6    5 q       3
11 q + 8 q  + ----- + ----- + ----- + ----- + ---- + --- + --- + 10 q  t +
               7  4    5  3    3  3    3  2      2   q t    t
              q  t    q  t    q  t    q  t    q t

       5         5  2       7  2      7  3       9  3      9  4      11  4
>   9 q  t + 11 q  t  + 11 q  t  + 8 q  t  + 10 q  t  + 6 q  t  + 8 q   t  +

       11  5      13  5    13  6      15  6    17  7
>   3 q   t  + 6 q   t  + q   t  + 3 q   t  + q   t
