The 2-Component Link

L11a306

Visit L11a306's page at Knotilus!

Acknowledgement

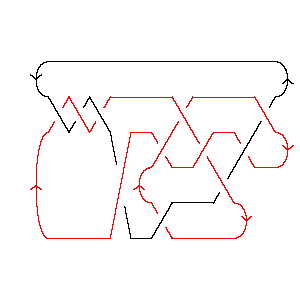

L11a306 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X2,11,3,12 X12,3,13,4 X4,9,5,10 X16,5,17,6 X22,17,9,18 X18,13,19,14 X14,21,15,22 X20,7,21,8 X6,15,7,16 X8,19,1,20

Gauss Code: {{1, -2, 3, -4, 5, -10, 9, -11}, {4, -1, 2, -3, 7, -8, 10, -5, 6, -7, 11, -9, 8, -6}}

Jones Polynomial: q-27/2 - 4q-25/2 + 8q-23/2 - 13q-21/2 + 17q-19/2 - 19q-17/2 + 19q-15/2 - 17q-13/2 + 11q-11/2 - 7q-9/2 + 3q-7/2 - q-5/2

A2 (sl(3)) Invariant: - q-42 - q-40 + 2q-38 - 2q-36 + q-34 + 3q-32 - 2q-30 + 4q-28 - q-26 + q-24 + 2q-22 - 2q-20 + 5q-18 - q-16 + 2q-12 - 2q-10 + q-8

HOMFLY-PT Polynomial: - 2a5z3 - a5z5 - 5a7z - 8a7z3 - 3a7z5 - 2a9z-1 - 6a9z - 8a9z3 - 3a9z5 + 3a11z-1 + 8a11z + 4a11z3 - a13z-1 - a13z

Kauffman Polynomial: 2a5z3 - a5z5 + 5a6z4 - 3a6z6 + 5a7z - 13a7z3 + 14a7z5 - 6a7z7 + 3a8z2 - 14a8z4 + 15a8z6 - 7a8z8 + 2a9z-1 - 8a9z + 8a9z3 - 14a9z5 + 12a9z7 - 6a9z9 - 3a10 + 20a10z2 - 42a10z4 + 31a10z6 - 8a10z8 - 2a10z10 + 3a11z-1 - 14a11z + 27a11z3 - 34a11z5 + 28a11z7 - 11a11z9 - 3a12 + 19a12z2 - 30a12z4 + 27a12z6 - 7a12z8 - 2a12z10 + a13z-1 - a13z - 2a13z3 + 5a13z5 + 6a13z7 - 5a13z9 - a14 + a14z2 - 5a14z4 + 13a14z6 - 6a14z8 - 6a15z3 + 10a15z5 - 4a15z7 - a16z2 + 2a16z4 - a16z6

Khovanov Homology:
trqj r = -11r = -10r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -4           1
j = -6          31
j = -8         4
j = -10        73
j = -12       104
j = -14      97
j = -16     1010
j = -18    79
j = -20   610
j = -22  38
j = -24 15
j = -26 3
j = -281


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 306]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 306]]
Out[4]=
PD[X[10, 1, 11, 2], X[2, 11, 3, 12], X[12, 3, 13, 4], X[4, 9, 5, 10],

>   X[16, 5, 17, 6], X[22, 17, 9, 18], X[18, 13, 19, 14], X[14, 21, 15, 22],

>   X[20, 7, 21, 8], X[6, 15, 7, 16], X[8, 19, 1, 20]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -2, 3, -4, 5, -10, 9, -11},

>   {4, -1, 2, -3, 7, -8, 10, -5, 6, -7, 11, -9, 8, -6}]
In[6]:=
Jones[L][q]
Out[6]=
 -(27/2)     4       8      13      17      19      19      17      11
q        - ----- + ----- - ----- + ----- - ----- + ----- - ----- + ----- -
            25/2    23/2    21/2    19/2    17/2    15/2    13/2    11/2
           q       q       q       q       q       q       q       q

     7      3      -(5/2)
>   ---- + ---- - q
     9/2    7/2
    q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -42    -40    2     2     -34    3     2     4     -26    -24    2     2
-q    - q    + --- - --- + q    + --- - --- + --- - q    + q    + --- - --- +
                38    36           32    30    28                  22    20
               q     q            q     q     q                   q     q

     5     -16    2     2     -8
>   --- - q    + --- - --- + q
     18           12    10
    q            q     q
In[8]:=
HOMFLYPT[Link[11, Alternating, 306]][a, z]
Out[8]=
    9      11    13
-2 a    3 a     a        7        9        11      13        5  3      7  3
----- + ----- - --- - 5 a  z - 6 a  z + 8 a   z - a   z - 2 a  z  - 8 a  z  -
  z       z      z

       9  3      11  3    5  5      7  5      9  5
>   8 a  z  + 4 a   z  - a  z  - 3 a  z  - 3 a  z
In[9]:=
Kauffman[Link[11, Alternating, 306]][a, z]
Out[9]=
                          9      11    13
    10      12    14   2 a    3 a     a        7        9         11
-3 a   - 3 a   - a   + ---- + ----- + --- + 5 a  z - 8 a  z - 14 a   z -
                        z       z      z

     13        8  2       10  2       12  2    14  2    16  2      5  3
>   a   z + 3 a  z  + 20 a   z  + 19 a   z  + a   z  - a   z  + 2 a  z  -

        7  3      9  3       11  3      13  3      15  3      6  4       8  4
>   13 a  z  + 8 a  z  + 27 a   z  - 2 a   z  - 6 a   z  + 5 a  z  - 14 a  z  -

        10  4       12  4      14  4      16  4    5  5       7  5       9  5
>   42 a   z  - 30 a   z  - 5 a   z  + 2 a   z  - a  z  + 14 a  z  - 14 a  z  -

        11  5      13  5       15  5      6  6       8  6       10  6
>   34 a   z  + 5 a   z  + 10 a   z  - 3 a  z  + 15 a  z  + 31 a   z  +

        12  6       14  6    16  6      7  7       9  7       11  7
>   27 a   z  + 13 a   z  - a   z  - 6 a  z  + 12 a  z  + 28 a   z  +

       13  7      15  7      8  8      10  8      12  8      14  8      9  9
>   6 a   z  - 4 a   z  - 7 a  z  - 8 a   z  - 7 a   z  - 6 a   z  - 6 a  z  -

        11  9      13  9      10  10      12  10
>   11 a   z  - 5 a   z  - 2 a   z   - 2 a   z
In[10]:=
Kh[L][q, t]
Out[10]=
 -6    -4      1         3         1        5        3        8        6
q   + q   + ------- + ------- + ------- + ------ + ------ + ------ + ------ +
             28  11    26  10    24  10    24  9    22  9    22  8    20  8
            q   t     q   t     q   t     q   t    q   t    q   t    q   t

      10       7        9        10       10       9        7        10
>   ------ + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
     20  7    18  7    18  6    16  6    16  5    14  5    14  4    12  4
    q   t    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      4        7        3        4      3
>   ------ + ------ + ------ + ----- + ----
     12  3    10  3    10  2    8  2    6
    q   t    q   t    q   t    q  t    q  t
