The 2-Component Link

L11a305

Visit L11a305's page at Knotilus!

Acknowledgement

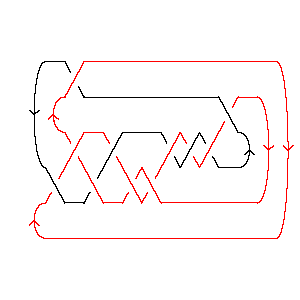

L11a305 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X22,11,9,12 X8,9,1,10 X2,22,3,21 X12,4,13,3 X14,20,15,19 X18,8,19,7 X16,6,17,5 X4,16,5,15 X6,18,7,17 X20,14,21,13

Gauss Code: {{1, -4, 5, -9, 8, -10, 7, -3}, {3, -1, 2, -5, 11, -6, 9, -8, 10, -7, 6, -11, 4, -2}}

Jones Polynomial: q-3/2 - 3q-1/2 + 5q1/2 - 9q3/2 + 12q5/2 - 15q7/2 + 14q9/2 - 13q11/2 + 10q13/2 - 6q15/2 + 3q17/2 - q19/2

A2 (sl(3)) Invariant: - q-4 + q-2 + 2q4 - 2q6 + 4q8 + q10 + 2q12 + 3q14 - 2q16 + 2q18 - 2q20 + q24 - q26 + q28

HOMFLY-PT Polynomial: - 2a-7z - 3a-7z3 - a-7z5 - a-5z-1 + 2a-5z + 5a-5z3 + 4a-5z5 + a-5z7 + a-3z-1 + 3a-3z + 5a-3z3 + 4a-3z5 + a-3z7 - a-1z - 3a-1z3 - a-1z5

Kauffman Polynomial: - a-11z + 2a-11z3 - a-11z5 - 3a-10z2 + 6a-10z4 - 3a-10z6 - a-9z + a-9z3 + 5a-9z5 - 4a-9z7 + a-8z2 + 4a-8z6 - 4a-8z8 - 2a-7z + 7a-7z3 - 5a-7z5 + 3a-7z7 - 3a-7z9 + 8a-6z2 - 19a-6z4 + 15a-6z6 - 5a-6z8 - a-6z10 - a-5z-1 + a-5z + 6a-5z3 - 17a-5z5 + 15a-5z7 - 6a-5z9 + a-4 + 7a-4z2 - 25a-4z4 + 21a-4z6 - 5a-4z8 - a-4z10 - a-3z-1 + 5a-3z - 10a-3z3 + 4a-3z5 + 5a-3z7 - 3a-3z9 + 2a-2z2 - 9a-2z4 + 12a-2z6 - 4a-2z8 + 2a-1z - 8a-1z3 + 10a-1z5 - 3a-1z7 - z2 + 3z4 - z6

Khovanov Homology:
trqj r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6r = 7r = 8
j = 20           1
j = 18          2
j = 16         41
j = 14        62
j = 12       74
j = 10      87
j = 8     76
j = 6    58
j = 4   47
j = 2  26
j = 0 13
j = -2 2
j = -41


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 305]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 305]]
Out[4]=
PD[X[10, 1, 11, 2], X[22, 11, 9, 12], X[8, 9, 1, 10], X[2, 22, 3, 21],

>   X[12, 4, 13, 3], X[14, 20, 15, 19], X[18, 8, 19, 7], X[16, 6, 17, 5],

>   X[4, 16, 5, 15], X[6, 18, 7, 17], X[20, 14, 21, 13]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, 5, -9, 8, -10, 7, -3},

>   {3, -1, 2, -5, 11, -6, 9, -8, 10, -7, 6, -11, 4, -2}]
In[6]:=
Jones[L][q]
Out[6]=
 -(3/2)      3                     3/2       5/2       7/2       9/2
q       - ------- + 5 Sqrt[q] - 9 q    + 12 q    - 15 q    + 14 q    -
          Sqrt[q]

        11/2       13/2      15/2      17/2    19/2
>   13 q     + 10 q     - 6 q     + 3 q     - q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -4    -2      4      6      8    10      12      14      16      18      20
-q   + q   + 2 q  - 2 q  + 4 q  + q   + 2 q   + 3 q   - 2 q   + 2 q   - 2 q   +

     24    26    28
>   q   - q   + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 305]][a, z]
Out[8]=
                                          3      3      3      3    5      5
   1       1     2 z   2 z   3 z   z   3 z    5 z    5 z    3 z    z    4 z
-(----) + ---- - --- + --- + --- - - - ---- + ---- + ---- - ---- - -- + ---- +
   5       3      7     5     3    a     7      5      3     a      7     5
  a  z    a  z   a     a     a          a      a      a            a     a

       5    5    7    7
    4 z    z    z    z
>   ---- - -- + -- + --
      3    a     5    3
     a          a    a
In[9]:=
Kauffman[Link[11, Alternating, 305]][a, z]
Out[9]=
                                                              2    2      2
 -4    1      1      z    z    2 z   z    5 z   2 z    2   3 z    z    8 z
a   - ---- - ---- - --- - -- - --- + -- + --- + --- - z  - ---- + -- + ---- +
       5      3      11    9    7     5    3     a          10     8     6
      a  z   a  z   a     a    a     a    a                a      a     a

       2      2      3    3      3      3       3      3             4
    7 z    2 z    2 z    z    7 z    6 z    10 z    8 z       4   6 z
>   ---- + ---- + ---- + -- + ---- + ---- - ----- - ---- + 3 z  + ---- -
      4      2     11     9     7      5      3      a             10
     a      a     a      a     a      a      a                    a

        4       4      4    5       5      5       5      5       5
    19 z    25 z    9 z    z     5 z    5 z    17 z    4 z    10 z     6
>   ----- - ----- - ---- - --- + ---- - ---- - ----- + ---- + ----- - z  -
      6       4       2     11     9      7      5       3      a
     a       a       a     a      a      a      a       a

       6      6       6       6       6      7      7       7      7      7
    3 z    4 z    15 z    21 z    12 z    4 z    3 z    15 z    5 z    3 z
>   ---- + ---- + ----- + ----- + ----- - ---- + ---- + ----- + ---- - ---- -
     10      8      6       4       2       9      7      5       3     a
    a       a      a       a       a       a      a      a       a

       8      8      8      8      9      9      9    10    10
    4 z    5 z    5 z    4 z    3 z    6 z    3 z    z     z
>   ---- - ---- - ---- - ---- - ---- - ---- - ---- - --- - ---
      8      6      4      2      7      5      3     6     4
     a      a      a      a      a      a      a     a     a
In[10]:=
Kh[L][q, t]
Out[10]=
                                           2
   2      4     1      -2     2     3   2 q       4        6        6  2
6 q  + 4 q  + ----- + t   + ----- + - + ---- + 7 q  t + 5 q  t + 8 q  t  +
               4  3          2  2   t    t
              q  t          q  t

       8  2      8  3      10  3      10  4      12  4      12  5      14  5
>   7 q  t  + 6 q  t  + 8 q   t  + 7 q   t  + 7 q   t  + 4 q   t  + 6 q   t  +

       14  6      16  6    16  7      18  7    20  8
>   2 q   t  + 4 q   t  + q   t  + 2 q   t  + q   t
