The 2-Component Link

L11a288

Visit L11a288's page at Knotilus!

Acknowledgement

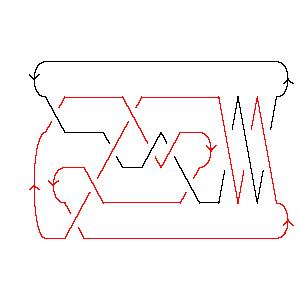

L11a288 as Morse Link
DrawMorseLink

PD Presentation: X10,1,11,2 X12,4,13,3 X16,9,17,10 X20,12,21,11 X22,15,9,16 X14,6,15,5 X4,14,5,13 X6,20,7,19 X18,8,19,7 X8,18,1,17 X2,21,3,22

Gauss Code: {{1, -11, 2, -7, 6, -8, 9, -10}, {3, -1, 4, -2, 7, -6, 5, -3, 10, -9, 8, -4, 11, -5}}

Jones Polynomial: - q-7/2 + 3q-5/2 - 6q-3/2 + 10q-1/2 - 14q1/2 + 16q3/2 - 16q5/2 + 13q7/2 - 11q9/2 + 6q11/2 - 3q13/2 + q15/2

A2 (sl(3)) Invariant: q-10 - q-8 + q-6 - 2q-2 + 3 - 3q2 + q4 + 5q10 + 4q14 + q16 - q18 + q20 - q22

HOMFLY-PT Polynomial: - a-5z-1 + 2a-5z + 3a-5z3 + a-5z5 + a-3z-1 - a-3z - 5a-3z3 - 4a-3z5 - a-3z7 - a-1z - 5a-1z3 - 4a-1z5 - a-1z7 + 2az + 3az3 + az5

Kauffman Polynomial: - 2a-8z2 + 3a-8z4 - a-8z6 + 2a-7z - 7a-7z3 + 9a-7z5 - 3a-7z7 - a-6z2 - 2a-6z4 + 9a-6z6 - 4a-6z8 - a-5z-1 + 3a-5z + 3a-5z3 - 6a-5z5 + 9a-5z7 - 4a-5z9 + a-4 + 3a-4z2 - 9a-4z4 + 8a-4z6 - 2a-4z10 - a-3z-1 - 2a-3z + 21a-3z3 - 40a-3z5 + 29a-3z7 - 9a-3z9 + 9a-2z2 - 26a-2z4 + 16a-2z6 - 2a-2z8 - 2a-2z10 - a-1z + 2a-1z3 - 13a-1z5 + 12a-1z7 - 5a-1z9 + 6z2 - 16z4 + 15z6 - 6z8 + 2az - 7az3 + 11az5 - 5az7 - a2z2 + 6a2z4 - 3a2z6 + 2a3z3 - a3z5

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6r = 7
j = 16           1
j = 14          2
j = 12         41
j = 10        72
j = 8       75
j = 6      96
j = 4     77
j = 2    79
j = 0   48
j = -2  26
j = -4 14
j = -6 2
j = -81


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 288]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 288]]
Out[4]=
PD[X[10, 1, 11, 2], X[12, 4, 13, 3], X[16, 9, 17, 10], X[20, 12, 21, 11],

>   X[22, 15, 9, 16], X[14, 6, 15, 5], X[4, 14, 5, 13], X[6, 20, 7, 19],

>   X[18, 8, 19, 7], X[8, 18, 1, 17], X[2, 21, 3, 22]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 2, -7, 6, -8, 9, -10},

>   {3, -1, 4, -2, 7, -6, 5, -3, 10, -9, 8, -4, 11, -5}]
In[6]:=
Jones[L][q]
Out[6]=
  -(7/2)    3      6       10                       3/2       5/2       7/2
-q       + ---- - ---- + ------- - 14 Sqrt[q] + 16 q    - 16 q    + 13 q    -
            5/2    3/2   Sqrt[q]
           q      q

        9/2      11/2      13/2    15/2
>   11 q    + 6 q     - 3 q     + q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -10    -8    -6   2       2    4      10      14    16    18    20    22
3 + q    - q   + q   - -- - 3 q  + q  + 5 q   + 4 q   + q   - q   + q   - q
                        2
                       q
In[8]:=
HOMFLYPT[Link[11, Alternating, 288]][a, z]
Out[8]=
                                           3      3      3             5
   1       1     2 z   z    z           3 z    5 z    5 z         3   z
-(----) + ---- + --- - -- - - + 2 a z + ---- - ---- - ---- + 3 a z  + -- -
   5       3      5     3   a             5      3     a               5
  a  z    a  z   a     a                 a      a                     a

       5      5           7    7
    4 z    4 z       5   z    z
>   ---- - ---- + a z  - -- - --
      3     a             3   a
     a                   a
In[9]:=
Kauffman[Link[11, Alternating, 288]][a, z]
Out[9]=
                                                            2    2      2
 -4    1      1     2 z   3 z   2 z   z              2   2 z    z    3 z
a   - ---- - ---- + --- + --- - --- - - + 2 a z + 6 z  - ---- - -- + ---- +
       5      3      7     5     3    a                    8     6     4
      a  z   a  z   a     a     a                         a     a     a

       2              3      3       3      3
    9 z     2  2   7 z    3 z    21 z    2 z         3      3  3       4
>   ---- - a  z  - ---- + ---- + ----- + ---- - 7 a z  + 2 a  z  - 16 z  +
      2              7      5      3      a
     a              a      a      a

       4      4      4       4                5      5       5       5
    3 z    2 z    9 z    26 z       2  4   9 z    6 z    40 z    13 z
>   ---- - ---- - ---- - ----- + 6 a  z  + ---- - ---- - ----- - ----- +
      8      6      4      2                 7      5      3       a
     a      a      a      a                 a      a      a

                               6      6      6       6                7
          5    3  5       6   z    9 z    8 z    16 z       2  6   3 z
>   11 a z  - a  z  + 15 z  - -- + ---- + ---- + ----- - 3 a  z  - ---- +
                               8     6      4      2                 7
                              a     a      a      a                 a

       7       7       7                      8      8      9      9      9
    9 z    29 z    12 z         7      8   4 z    2 z    4 z    9 z    5 z
>   ---- + ----- + ----- - 5 a z  - 6 z  - ---- - ---- - ---- - ---- - ---- -
      5      3       a                       6      2      5      3     a
     a      a                               a      a      a      a

       10      10
    2 z     2 z
>   ----- - -----
      4       2
     a       a
In[10]:=
Kh[L][q, t]
Out[10]=
       2     1       2       1       4       2     4    6        2        4
8 + 7 q  + ----- + ----- + ----- + ----- + ----- + - + ---- + 9 q  t + 7 q  t +
            8  4    6  3    4  3    4  2    2  2   t    2
           q  t    q  t    q  t    q  t    q  t        q  t

       4  2      6  2      6  3      8  3      8  4      10  4      10  5
>   7 q  t  + 9 q  t  + 6 q  t  + 7 q  t  + 5 q  t  + 7 q   t  + 2 q   t  +

       12  5    12  6      14  6    16  7
>   4 q   t  + q   t  + 2 q   t  + q   t
