The 2-Component Link

L11a28

Visit L11a28's page at Knotilus!

Acknowledgement

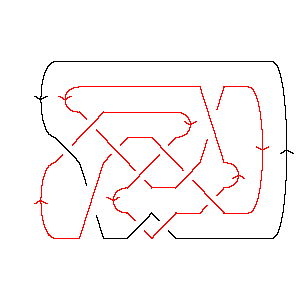

L11a28 as Morse Link
DrawMorseLink

PD Presentation: X6172 X10,4,11,3 X14,8,15,7 X22,16,5,15 X16,9,17,10 X8,21,9,22 X20,17,21,18 X18,14,19,13 X12,20,13,19 X2536 X4,12,1,11

Gauss Code: {{1, -10, 2, -11}, {10, -1, 3, -6, 5, -2, 11, -9, 8, -3, 4, -5, 7, -8, 9, -7, 6, -4}}

Jones Polynomial: q-9/2 - 4q-7/2 + 9q-5/2 - 17q-3/2 + 22q-1/2 - 26q1/2 + 26q3/2 - 23q5/2 + 17q7/2 - 10q9/2 + 4q11/2 - q13/2

A2 (sl(3)) Invariant: - q-14 + q-12 + q-10 - 3q-8 + 6q-6 + q-2 + 6 - 4q2 + 4q4 - 5q6 + 2q10 - 4q12 + 5q14 - q18 + q20

HOMFLY-PT Polynomial: - a-5z-1 - a-5z - a-5z3 + 3a-3z-1 + 5a-3z + 4a-3z3 + 2a-3z5 - 4a-1z-1 - 7a-1z - 6a-1z3 - 3a-1z5 - a-1z7 + 2az-1 + 4az + 4az3 + 2az5 - a3z - a3z3

Kauffman Polynomial: a-7z3 - a-7z5 - a-6z2 + 4a-6z4 - 4a-6z6 - a-5z-1 + 4a-5z - 10a-5z3 + 13a-5z5 - 9a-5z7 - a-4 + 5a-4z2 - 13a-4z4 + 18a-4z6 - 12a-4z8 - 3a-3z-1 + 16a-3z - 34a-3z3 + 32a-3z5 - 4a-3z7 - 8a-3z9 - 3a-2 + 17a-2z2 - 45a-2z4 + 58a-2z6 - 24a-2z8 - 2a-2z10 - 4a-1z-1 + 22a-1z - 45a-1z3 + 36a-1z5 + 8a-1z7 - 14a-1z9 - 2 + 13z2 - 37z4 + 50z6 - 19z8 - 2z10 - 2az-1 + 13az - 30az3 + 27az5 - az7 - 6az9 - a2 + a2z2 - 7a2z4 + 13a2z6 - 7a2z8 + 3a3z - 8a3z3 + 9a3z5 - 4a3z7 - a4z2 + 2a4z4 - a4z6

Khovanov Homology:
trqj r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6
j = 14           1
j = 12          3
j = 10         71
j = 8        103
j = 6       137
j = 4      1310
j = 2     1313
j = 0    1115
j = -2   611
j = -4  311
j = -6 16
j = -8 3
j = -101


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 28]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 28]]
Out[4]=
PD[X[6, 1, 7, 2], X[10, 4, 11, 3], X[14, 8, 15, 7], X[22, 16, 5, 15],

>   X[16, 9, 17, 10], X[8, 21, 9, 22], X[20, 17, 21, 18], X[18, 14, 19, 13],

>   X[12, 20, 13, 19], X[2, 5, 3, 6], X[4, 12, 1, 11]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 3, -6, 5, -2, 11, -9, 8, -3, 4, -5, 7, -8,

>    9, -7, 6, -4}]
In[6]:=
Jones[L][q]
Out[6]=
 -(9/2)    4      9      17      22                       3/2       5/2
q       - ---- + ---- - ---- + ------- - 26 Sqrt[q] + 26 q    - 23 q    +
           7/2    5/2    3/2   Sqrt[q]
          q      q      q

        7/2       9/2      11/2    13/2
>   17 q    - 10 q    + 4 q     - q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -14    -12    -10   3    6     -2      2      4      6      10      12
6 - q    + q    + q    - -- + -- + q   - 4 q  + 4 q  - 5 q  + 2 q   - 4 q   +
                          8    6
                         q    q

       14    18    20
>   5 q   - q   + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 28]][a, z]
Out[8]=
                                                              3      3      3
   1       3      4    2 a   z    5 z   7 z            3     z    4 z    6 z
-(----) + ---- - --- + --- - -- + --- - --- + 4 a z - a  z - -- + ---- - ---- +
   5       3     a z    z     5    3     a                    5     3     a
  a  z    a  z               a    a                          a     a

                        5      5             7
         3    3  3   2 z    3 z         5   z
>   4 a z  - a  z  + ---- - ---- + 2 a z  - --
                       3     a              a
                      a
In[9]:=
Kauffman[Link[11, Alternating, 28]][a, z]
Out[9]=
      -4   3     2    1      3      4    2 a   4 z   16 z   22 z
-2 - a   - -- - a  - ---- - ---- - --- - --- + --- + ---- + ---- + 13 a z +
            2         5      3     a z    z     5      3     a
           a         a  z   a  z               a      a

                      2      2       2                    3       3       3
       3         2   z    5 z    17 z     2  2    4  2   z    10 z    34 z
>   3 a  z + 13 z  - -- + ---- + ----- + a  z  - a  z  + -- - ----- - ----- -
                      6     4      2                      7     5       3
                     a     a      a                      a     a       a

        3                                  4       4       4
    45 z          3      3  3       4   4 z    13 z    45 z       2  4
>   ----- - 30 a z  - 8 a  z  - 37 z  + ---- - ----- - ----- - 7 a  z  +
      a                                   6      4       2
                                         a      a       a

               5       5       5       5                                  6
       4  4   z    13 z    32 z    36 z          5      3  5       6   4 z
>   2 a  z  - -- + ----- + ----- + ----- + 27 a z  + 9 a  z  + 50 z  - ---- +
               7     5       3       a                                   6
              a     a       a                                           a

        6       6                         7      7      7
    18 z    58 z        2  6    4  6   9 z    4 z    8 z       7      3  7
>   ----- + ----- + 13 a  z  - a  z  - ---- - ---- + ---- - a z  - 4 a  z  -
      4       2                          5      3     a
     a       a                          a      a

                8       8                9       9                       10
        8   12 z    24 z       2  8   8 z    14 z         9      10   2 z
>   19 z  - ----- - ----- - 7 a  z  - ---- - ----- - 6 a z  - 2 z   - -----
              4       2                 3      a                        2
             a       a                 a                               a
In[10]:=
Kh[L][q, t]
Out[10]=
         2     1        3       1       6       3      11       6     11
15 + 13 q  + ------ + ----- + ----- + ----- + ----- + ----- + ----- + -- +
              10  5    8  4    6  4    6  3    4  3    4  2    2  2   t
             q   t    q  t    q  t    q  t    q  t    q  t    q  t

     11        2         4         4  2       6  2      6  3       8  3
>   ---- + 13 q  t + 13 q  t + 10 q  t  + 13 q  t  + 7 q  t  + 10 q  t  +
     2
    q  t

       8  4      10  4    10  5      12  5    14  6
>   3 q  t  + 7 q   t  + q   t  + 3 q   t  + q   t
