This page is passe. Go here instead!

The 2-Component Link

L11a242

Visit L11a242's page at Knotilus!

Acknowledgement

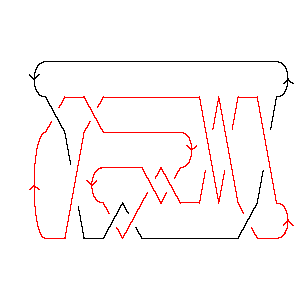

L11a242 as Morse Link
DrawMorseLink

PD Presentation: X8192 X12,4,13,3 X22,10,7,9 X14,12,15,11 X10,16,11,15 X18,6,19,5 X20,18,21,17 X16,22,17,21 X2738 X4,14,5,13 X6,20,1,19

Gauss Code: {{1, -9, 2, -10, 6, -11}, {9, -1, 3, -5, 4, -2, 10, -4, 5, -8, 7, -6, 11, -7, 8, -3}}

Jones Polynomial: - q-1/2 + 2q1/2 - 6q3/2 + 10q5/2 - 15q7/2 + 17q9/2 - 18q11/2 + 16q13/2 - 12q15/2 + 8q17/2 - 4q19/2 + q21/2

A2 (sl(3)) Invariant: q-2 + q2 + 4q4 - 2q6 + 3q8 + 2q10 - 2q12 + 3q14 - 2q16 + 2q18 - 2q22 + 3q24 - 3q26 + 2q30 - q32

HOMFLY-PT Polynomial: a-9z3 + a-7z - a-7z5 - a-5z - 3a-5z3 - 2a-5z5 - a-3z-1 - a-3z - a-3z3 - a-3z5 + a-1z-1 + 2a-1z + a-1z3

Kauffman Polynomial: - a-12z2 + 2a-12z4 - a-12z6 + a-11z - 6a-11z3 + 10a-11z5 - 4a-11z7 + a-10z2 - 7a-10z4 + 14a-10z6 - 6a-10z8 + 3a-9z - 13a-9z3 + 16a-9z5 + a-9z7 - 4a-9z9 + 5a-8z2 - 23a-8z4 + 31a-8z6 - 11a-8z8 - a-8z10 + 5a-7z - 16a-7z3 + 10a-7z5 + 7a-7z7 - 7a-7z9 + 7a-6z2 - 23a-6z4 + 23a-6z6 - 9a-6z8 - a-6z10 + 3a-5z - 9a-5z3 + 7a-5z5 - a-5z7 - 3a-5z9 + 4a-4z2 - 6a-4z4 + 5a-4z6 - 4a-4z8 + a-3z-1 - 3a-3z + 3a-3z3 + 2a-3z5 - 3a-3z7 - a-2 + 3a-2z4 - 2a-2z6 + a-1z-1 - 3a-1z + 3a-1z3 - a-1z5

Khovanov Homology:
trqj r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6r = 7r = 8r = 9
j = 22           1
j = 20          3
j = 18         51
j = 16        73
j = 14       95
j = 12      97
j = 10     89
j = 8    79
j = 6   49
j = 4  26
j = 2 15
j = 0 1
j = -21


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 242]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 242]]
Out[4]=
PD[X[8, 1, 9, 2], X[12, 4, 13, 3], X[22, 10, 7, 9], X[14, 12, 15, 11],

>   X[10, 16, 11, 15], X[18, 6, 19, 5], X[20, 18, 21, 17], X[16, 22, 17, 21],

>   X[2, 7, 3, 8], X[4, 14, 5, 13], X[6, 20, 1, 19]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -9, 2, -10, 6, -11},

>   {9, -1, 3, -5, 4, -2, 10, -4, 5, -8, 7, -6, 11, -7, 8, -3}]
In[6]:=
Jones[L][q]
Out[6]=
     1                      3/2       5/2       7/2       9/2       11/2
-(-------) + 2 Sqrt[q] - 6 q    + 10 q    - 15 q    + 17 q    - 18 q     +
  Sqrt[q]

        13/2       15/2      17/2      19/2    21/2
>   16 q     - 12 q     + 8 q     - 4 q     + q
In[7]:=
A2Invariant[L][q]
Out[7]=
 -2    2      4      6      8      10      12      14      16      18      22
q   + q  + 4 q  - 2 q  + 3 q  + 2 q   - 2 q   + 3 q   - 2 q   + 2 q   - 2 q   +

       24      26      30    32
>   3 q   - 3 q   + 2 q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 242]][a, z]
Out[8]=
                                      3      3    3    3    5      5    5
   1       1    z    z    z    2 z   z    3 z    z    z    z    2 z    z
-(----) + --- + -- - -- - -- + --- + -- - ---- - -- + -- - -- - ---- - --
   3      a z    7    5    3    a     9     5     3   a     7     5     3
  a  z          a    a    a          a     a     a         a     a     a
In[9]:=
Kauffman[Link[11, Alternating, 242]][a, z]
Out[9]=
                                                         2     2       2
  -2    1      1     z    3 z   5 z   3 z   3 z   3 z   z     z     5 z
-a   + ---- + --- + --- + --- + --- + --- - --- - --- - --- + --- + ---- +
        3     a z    11    9     7     5     3     a     12    10     8
       a  z         a     a     a     a     a           a     a      a

       2      2      3       3       3      3      3      3      4      4
    7 z    4 z    6 z    13 z    16 z    9 z    3 z    3 z    2 z    7 z
>   ---- + ---- - ---- - ----- - ----- - ---- + ---- + ---- + ---- - ---- -
      6      4     11      9       7       5      3     a      12     10
     a      a     a       a       a       a      a            a      a

        4       4      4      4       5       5       5      5      5    5
    23 z    23 z    6 z    3 z    10 z    16 z    10 z    7 z    2 z    z
>   ----- - ----- - ---- + ---- + ----- + ----- + ----- + ---- + ---- - -- -
      8       6       4      2      11      9       7       5      3    a
     a       a       a      a      a       a       a       a      a

     6        6       6       6      6      6      7    7      7    7      7
    z     14 z    31 z    23 z    5 z    2 z    4 z    z    7 z    z    3 z
>   --- + ----- + ----- + ----- + ---- - ---- - ---- + -- + ---- - -- - ---- -
     12     10      8       6       4      2     11     9     7     5     3
    a      a       a       a       a      a     a      a     a     a     a

       8       8      8      8      9      9      9    10    10
    6 z    11 z    9 z    4 z    4 z    7 z    3 z    z     z
>   ---- - ----- - ---- - ---- - ---- - ---- - ---- - --- - ---
     10      8       6      4      9      7      5     8     6
    a       a       a      a      a      a      a     a     a
In[10]:=
Kh[L][q, t]
Out[10]=
                           2
   2      4     1     1   q       4        6        6  2      8  2      8  3
5 q  + 2 q  + ----- + - + -- + 6 q  t + 4 q  t + 9 q  t  + 7 q  t  + 9 q  t  +
               2  2   t   t
              q  t

       10  3      10  4      12  4      12  5      14  5      14  6
>   8 q   t  + 9 q   t  + 9 q   t  + 7 q   t  + 9 q   t  + 5 q   t  +

       16  6      16  7      18  7    18  8      20  8    22  9
>   7 q   t  + 3 q   t  + 5 q   t  + q   t  + 3 q   t  + q   t
