© | Dror Bar-Natan: The Knot Atlas: The Thistlethwaite Link Table:
L11a240
L11a240
L11a242
L11a242
L11a241
Knotscape
This page is passe. Go here instead!

The 2-Component Link

L11a241

Visit L11a241's page at Knotilus!

Acknowledgement

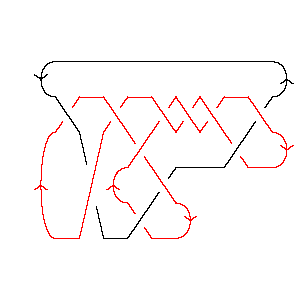

L11a241 as Morse Link
DrawMorseLink

PD Presentation: X8192 X12,3,13,4 X22,10,7,9 X10,14,11,13 X18,5,19,6 X20,16,21,15 X16,20,17,19 X14,22,15,21 X2738 X4,11,5,12 X6,17,1,18

Gauss Code: {{1, -9, 2, -10, 5, -11}, {9, -1, 3, -4, 10, -2, 4, -8, 6, -7, 11, -5, 7, -6, 8, -3}}

Jones Polynomial: - q-13/2 + 2q-11/2 - 6q-9/2 + 9q-7/2 - 14q-5/2 + 16q-3/2 - 16q-1/2 + 15q1/2 - 11q3/2 + 7q5/2 - 4q7/2 + q9/2

A2 (sl(3)) Invariant: q-22 + 2q-20 + 2q-16 + 4q-14 - 2q-12 + 2q-10 + 2q-8 - 2q-6 + 2q-4 - 3q-2 + 1 - q2 - 2q4 + 4q6 - 2q8 + 2q12 - q14

HOMFLY-PT Polynomial: a-3z3 - 2a-1z - a-1z3 - a-1z5 + az + az3 - az5 + a3z + 3a3z3 - a5z-1 - 3a5z + a7z-1

Kauffman Polynomial: 2a-4z4 - a-4z6 - 6a-3z3 + 11a-3z5 - 4a-3z7 + 4a-2z2 - 13a-2z4 + 17a-2z6 - 6a-2z8 + a-1z - 12a-1z3 + 11a-1z5 + 4a-1z7 - 4a-1z9 + 17z2 - 41z4 + 36z6 - 10z8 - z10 - 3az + 5az3 - 11az5 + 14az7 - 7az9 + 10a2z2 - 24a2z4 + 20a2z6 - 7a2z8 - a2z10 - 3a3z + 9a3z3 - 7a3z5 + 3a3z7 - 3a3z9 - 3a4z2 + 5a4z4 - 3a4z8 + a5z-1 - 2a5z + a5z3 + 3a5z5 - 3a5z7 - a6 + 3a6z4 - 2a6z6 + a7z-1 - 3a7z + 3a7z3 - a7z5

Khovanov Homology:
trqj r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 10           1
j = 8          3
j = 6         41
j = 4        73
j = 2       84
j = 0      87
j = -2     99
j = -4    57
j = -6   49
j = -8  25
j = -10  4
j = -1212
j = -141


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 241]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 241]]
Out[4]=
PD[X[8, 1, 9, 2], X[12, 3, 13, 4], X[22, 10, 7, 9], X[10, 14, 11, 13],

>   X[18, 5, 19, 6], X[20, 16, 21, 15], X[16, 20, 17, 19], X[14, 22, 15, 21],

>   X[2, 7, 3, 8], X[4, 11, 5, 12], X[6, 17, 1, 18]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -9, 2, -10, 5, -11},

>   {9, -1, 3, -4, 10, -2, 4, -8, 6, -7, 11, -5, 7, -6, 8, -3}]
In[6]:=
Jones[L][q]
Out[6]=
  -(13/2)     2      6      9      14     16      16
-q        + ----- - ---- + ---- - ---- + ---- - ------- + 15 Sqrt[q] -
             11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q      q      q      q

        3/2      5/2      7/2    9/2
>   11 q    + 7 q    - 4 q    + q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -22    2     2     4     2     2    2    2    2    3     2      4      6
1 + q    + --- + --- + --- - --- + --- + -- - -- + -- - -- - q  - 2 q  + 4 q  -
            20    16    14    12    10    8    6    4    2
           q     q     q     q     q     q    q    q    q

       8      12    14
>   2 q  + 2 q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 241]][a, z]
Out[8]=
   5     7                                3    3                     5
  a     a    2 z          3        5     z    z       3      3  3   z       5
-(--) + -- - --- + a z + a  z - 3 a  z + -- - -- + a z  + 3 a  z  - -- - a z
  z     z     a                           3   a                     a
                                         a
In[9]:=
Kauffman[Link[11, Alternating, 241]][a, z]
Out[9]=
       5    7                                                     2
  6   a    a    z              3        5        7         2   4 z
-a  + -- + -- + - - 3 a z - 3 a  z - 2 a  z - 3 a  z + 17 z  + ---- +
      z    z    a                                                2
                                                                a

                            3       3
        2  2      4  2   6 z    12 z         3      3  3    5  3      7  3
>   10 a  z  - 3 a  z  - ---- - ----- + 5 a z  + 9 a  z  + a  z  + 3 a  z  -
                           3      a
                          a

               4       4                                      5       5
        4   2 z    13 z        2  4      4  4      6  4   11 z    11 z
>   41 z  + ---- - ----- - 24 a  z  + 5 a  z  + 3 a  z  + ----- + ----- -
              4      2                                      3       a
             a      a                                      a

                                                   6       6
          5      3  5      5  5    7  5       6   z    17 z        2  6
>   11 a z  - 7 a  z  + 3 a  z  - a  z  + 36 z  - -- + ----- + 20 a  z  -
                                                   4     2
                                                  a     a

                 7      7                                            8
       6  6   4 z    4 z          7      3  7      5  7       8   6 z
>   2 a  z  - ---- + ---- + 14 a z  + 3 a  z  - 3 a  z  - 10 z  - ---- -
                3     a                                             2
               a                                                   a

                           9
       2  8      4  8   4 z         9      3  9    10    2  10
>   7 a  z  - 3 a  z  - ---- - 7 a z  - 3 a  z  - z   - a  z
                         a
In[10]:=
Kh[L][q, t]
Out[10]=
    9      1        1        2        4        2       5       4       9
8 + -- + ------ + ------ + ------ + ------ + ----- + ----- + ----- + ----- +
     2    14  6    12  6    12  5    10  4    8  4    8  3    6  3    6  2
    q    q   t    q   t    q   t    q   t    q  t    q  t    q  t    q  t

      5      7      9              2        2  2      4  2      4  3
>   ----- + ---- + ---- + 7 t + 8 q  t + 4 q  t  + 7 q  t  + 3 q  t  +
     4  2    4      2
    q  t    q  t   q  t

       6  3    6  4      8  4    10  5
>   4 q  t  + q  t  + 3 q  t  + q   t


Dror Bar-Natan: The Knot Atlas: The Thistlethwaite Link Table: The Link L11a241
