L11a203
L11a203
L11a205
L11a205
L11a204
Knotscape
This page is passe. Go here instead!

The 2-Component Link

L11a204

Visit L11a204's page at Knotilus!

Acknowledgement

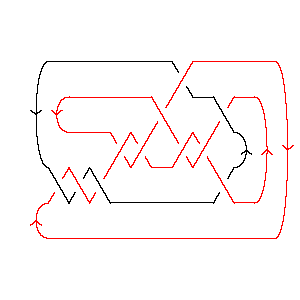

L11a204 as Morse Link
DrawMorseLink

PD Presentation: X8192 X2,9,3,10 X10,3,11,4 X16,5,17,6 X18,13,19,14 X14,17,15,18 X22,20,7,19 X20,12,21,11 X12,22,13,21 X6718 X4,15,5,16

Gauss Code: {{1, -2, 3, -11, 4, -10}, {10, -1, 2, -3, 8, -9, 5, -6, 11, -4, 6, -5, 7, -8, 9, -7}}

Jones Polynomial: - q-19/2 + 3q-17/2 - 6q-15/2 + 9q-13/2 - 12q-11/2 + 13q-9/2 - 13q-7/2 + 10q-5/2 - 8q-3/2 + 4q-1/2 - 2q1/2 + q3/2

A2 (sl(3)) Invariant: q-28 - q-26 + q-24 - q-20 + 3q-18 - q-16 + 3q-14 + q-12 + q-10 + 4q-8 - q-6 + 2q-4 - q-2 - 1 - q4

HOMFLY-PT Polynomial: az-1 + 4az + 4az3 + az5 - 3a3z-1 - 10a3z - 10a3z3 - 5a3z5 - a3z7 + 2a5z-1 + a5z - 4a5z3 - 4a5z5 - a5z7 + 2a7z + 3a7z3 + a7z5

Kauffman Polynomial: 1 - 4z2 + 4z4 - z6 - az-1 + 4az - 7az3 + 7az5 - 2az7 + 3a2 - 9a2z2 + 6a2z4 + 3a2z6 - 2a2z8 - 3a3z-1 + 12a3z - 12a3z3 + 4a3z5 + 3a3z7 - 2a3z9 + 3a4 - 3a4z2 - 5a4z4 + 6a4z6 - a4z8 - a4z10 - 2a5z-1 + 4a5z + 3a5z3 - 17a5z5 + 14a5z7 - 5a5z9 + 6a6z2 - 16a6z4 + 11a6z6 - 3a6z8 - a6z10 - 3a7z + 6a7z3 - 7a7z5 + 5a7z7 - 3a7z9 + 2a8z2 - 3a8z4 + 6a8z6 - 4a8z8 + 6a9z5 - 4a9z7 - 2a10z2 + 6a10z4 - 3a10z6 - a11z + 2a11z3 - a11z5

Khovanov Homology:
trqj r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3
j = 4           1
j = 2          1
j = 0         31
j = -2        51
j = -4       64
j = -6      74
j = -8     66
j = -10    67
j = -12   36
j = -14  36
j = -16 14
j = -18 2
j = -201


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 204]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 204]]
Out[4]=
PD[X[8, 1, 9, 2], X[2, 9, 3, 10], X[10, 3, 11, 4], X[16, 5, 17, 6],

>   X[18, 13, 19, 14], X[14, 17, 15, 18], X[22, 20, 7, 19], X[20, 12, 21, 11],

>   X[12, 22, 13, 21], X[6, 7, 1, 8], X[4, 15, 5, 16]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -2, 3, -11, 4, -10},

>   {10, -1, 2, -3, 8, -9, 5, -6, 11, -4, 6, -5, 7, -8, 9, -7}]
In[6]:=
Jones[L][q]
Out[6]=
  -(19/2)     3       6       9      12      13     13     10     8
-q        + ----- - ----- + ----- - ----- + ---- - ---- + ---- - ---- +
             17/2    15/2    13/2    11/2    9/2    7/2    5/2    3/2
            q       q       q       q       q      q      q      q

       4                   3/2
>   ------- - 2 Sqrt[q] + q
    Sqrt[q]
In[7]:=
A2Invariant[L][q]
Out[7]=
      -28    -26    -24    -20    3     -16    3     -12    -10   4     -6
-1 + q    - q    + q    - q    + --- - q    + --- + q    + q    + -- - q   +
                                  18           14                  8
                                 q            q                   q

    2     -2    4
>   -- - q   - q
     4
    q
In[8]:=
HOMFLYPT[Link[11, Alternating, 204]][a, z]
Out[8]=
       3      5
a   3 a    2 a                3      5        7          3       3  3
- - ---- + ---- + 4 a z - 10 a  z + a  z + 2 a  z + 4 a z  - 10 a  z  -
z    z      z

       5  3      7  3      5      3  5      5  5    7  5    3  7    5  7
>   4 a  z  + 3 a  z  + a z  - 5 a  z  - 4 a  z  + a  z  - a  z  - a  z
In[9]:=
Kauffman[Link[11, Alternating, 204]][a, z]
Out[9]=
                         3      5
       2      4   a   3 a    2 a                3        5        7      11
1 + 3 a  + 3 a  - - - ---- - ---- + 4 a z + 12 a  z + 4 a  z - 3 a  z - a   z -
                  z    z      z

       2      2  2      4  2      6  2      8  2      10  2        3
>   4 z  - 9 a  z  - 3 a  z  + 6 a  z  + 2 a  z  - 2 a   z  - 7 a z  -

        3  3      5  3      7  3      11  3      4      2  4      4  4
>   12 a  z  + 3 a  z  + 6 a  z  + 2 a   z  + 4 z  + 6 a  z  - 5 a  z  -

        6  4      8  4      10  4        5      3  5       5  5      7  5
>   16 a  z  - 3 a  z  + 6 a   z  + 7 a z  + 4 a  z  - 17 a  z  - 7 a  z  +

       9  5    11  5    6      2  6      4  6       6  6      8  6      10  6
>   6 a  z  - a   z  - z  + 3 a  z  + 6 a  z  + 11 a  z  + 6 a  z  - 3 a   z  -

         7      3  7       5  7      7  7      9  7      2  8    4  8
>   2 a z  + 3 a  z  + 14 a  z  + 5 a  z  - 4 a  z  - 2 a  z  - a  z  -

       6  8      8  8      3  9      5  9      7  9    4  10    6  10
>   3 a  z  - 4 a  z  - 2 a  z  - 5 a  z  - 3 a  z  - a  z   - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
4    5      1        2        1        4        3        6        3
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 4    2    20  8    18  7    16  7    16  6    14  6    14  5    12  5
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      6        6        7        6       6       7      4      6           t
>   ------ + ------ + ------ + ----- + ----- + ----- + ---- + ---- + 3 t + -- +
     12  4    10  4    10  3    8  3    8  2    6  2    6      4            2
    q   t    q   t    q   t    q  t    q  t    q  t    q  t   q  t         q

     2    2  2    4  3
>   t  + q  t  + q  t
