The 2-Component Link

L11a180

Visit L11a180's page at Knotilus!

Acknowledgement

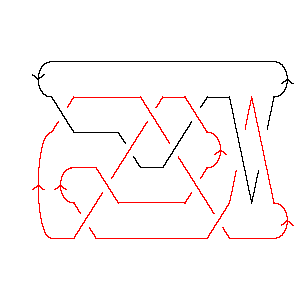

L11a180 as Morse Link
DrawMorseLink

PD Presentation: X8192 X10,4,11,3 X14,6,15,5 X16,8,17,7 X22,18,7,17 X12,15,13,16 X20,10,21,9 X18,11,19,12 X6,14,1,13 X4,20,5,19 X2,21,3,22

Gauss Code: {{1, -11, 2, -10, 3, -9}, {4, -1, 7, -2, 8, -6, 9, -3, 6, -4, 5, -8, 10, -7, 11, -5}}

Jones Polynomial: - q-7/2 + 5q-5/2 - 12q-3/2 + 19q-1/2 - 26q1/2 + 29q3/2 - 29q5/2 + 24q7/2 - 18q9/2 + 10q11/2 - 4q13/2 + q15/2

A2 (sl(3)) Invariant: q-10 - 3q-8 + 4q-6 - q-4 - 4q-2 + 7 - 4q2 + 5q4 + q6 + 5q10 - 5q12 + 4q14 - 3q18 + 3q20 - q24

HOMFLY-PT Polynomial: a-7z - 2a-5z - 3a-5z3 - a-3z-1 + 2a-3z + 5a-3z3 + 3a-3z5 + a-1z-1 - a-1z - 5a-1z3 - 3a-1z5 - a-1z7 + az + az3 + az5

Kauffman Polynomial: - a-8z2 + 2a-8z4 - a-8z6 + 2a-7z - 6a-7z3 + 8a-7z5 - 4a-7z7 + 4a-6z2 - 12a-6z4 + 16a-6z6 - 8a-6z8 + 3a-5z - 12a-5z3 + 10a-5z5 + 7a-5z7 - 8a-5z9 + 10a-4z2 - 41a-4z4 + 54a-4z6 - 19a-4z8 - 3a-4z10 + a-3z-1 - 15a-3z3 + 12a-3z5 + 23a-3z7 - 19a-3z9 - a-2 + 8a-2z2 - 41a-2z4 + 65a-2z6 - 27a-2z8 - 3a-2z10 + a-1z-1 - 15a-1z3 + 26a-1z5 - 11a-1z9 + 3z2 - 11z4 + 23z6 - 16z8 + az - 6az3 + 15az5 - 12az7 + 3a2z4 - 5a2z6 - a3z5

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6r = 7
j = 16           1
j = 14          3
j = 12         71
j = 10        113
j = 8       137
j = 6      1611
j = 4     1414
j = 2    1215
j = 0   815
j = -2  411
j = -4 18
j = -6 4
j = -81


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 180]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 180]]
Out[4]=
PD[X[8, 1, 9, 2], X[10, 4, 11, 3], X[14, 6, 15, 5], X[16, 8, 17, 7],

>   X[22, 18, 7, 17], X[12, 15, 13, 16], X[20, 10, 21, 9], X[18, 11, 19, 12],

>   X[6, 14, 1, 13], X[4, 20, 5, 19], X[2, 21, 3, 22]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 2, -10, 3, -9},

>   {4, -1, 7, -2, 8, -6, 9, -3, 6, -4, 5, -8, 10, -7, 11, -5}]
In[6]:=
Jones[L][q]
Out[6]=
  -(7/2)    5      12      19                       3/2       5/2       7/2
-q       + ---- - ---- + ------- - 26 Sqrt[q] + 29 q    - 29 q    + 24 q    -
            5/2    3/2   Sqrt[q]
           q      q

        9/2       11/2      13/2    15/2
>   18 q    + 10 q     - 4 q     + q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -10   3    4     -4   4       2      4    6      10      12      14
7 + q    - -- + -- - q   - -- - 4 q  + 5 q  + q  + 5 q   - 5 q   + 4 q   -
            8    6          2
           q    q          q

       18      20    24
>   3 q   + 3 q   - q
In[8]:=
HOMFLYPT[Link[11, Alternating, 180]][a, z]
Out[8]=
                                              3      3      3             5
   1       1    z    2 z   2 z   z         3 z    5 z    5 z       3   3 z
-(----) + --- + -- - --- + --- - - + a z - ---- + ---- - ---- + a z  + ---- -
   3      a z    7    5     3    a           5      3     a              3
  a  z          a    a     a                a      a                    a

       5           7
    3 z       5   z
>   ---- + a z  - --
     a            a
In[9]:=
Kauffman[Link[11, Alternating, 180]][a, z]
Out[9]=
                                              2      2       2      2      3
  -2    1      1    2 z   3 z            2   z    4 z    10 z    8 z    6 z
-a   + ---- + --- + --- + --- + a z + 3 z  - -- + ---- + ----- + ---- - ---- -
        3     a z    7     5                  8     6      4       2      7
       a  z         a     a                  a     a      a       a      a

        3       3       3                       4       4       4       4
    12 z    15 z    15 z         3       4   2 z    12 z    41 z    41 z
>   ----- - ----- - ----- - 6 a z  - 11 z  + ---- - ----- - ----- - ----- +
      5       3       a                        8      6       4       2
     a       a                                a      a       a       a

                 5       5       5       5                              6
       2  4   8 z    10 z    12 z    26 z          5    3  5       6   z
>   3 a  z  + ---- + ----- + ----- + ----- + 15 a z  - a  z  + 23 z  - -- +
                7      5       3       a                                8
               a      a       a                                        a

        6       6       6                7      7       7
    16 z    54 z    65 z       2  6   4 z    7 z    23 z          7       8
>   ----- + ----- + ----- - 5 a  z  - ---- + ---- + ----- - 12 a z  - 16 z  -
      6       4       2                 7      5      3
     a       a       a                 a      a      a

       8       8       8      9       9       9      10      10
    8 z    19 z    27 z    8 z    19 z    11 z    3 z     3 z
>   ---- - ----- - ----- - ---- - ----- - ----- - ----- - -----
      6      4       2       5      3       a       4       2
     a      a       a       a      a               a       a
In[10]:=
Kh[L][q, t]
Out[10]=
         2     1       4       1       8       4     8    11        2
15 + 12 q  + ----- + ----- + ----- + ----- + ----- + - + ---- + 15 q  t +
              8  4    6  3    4  3    4  2    2  2   t    2
             q  t    q  t    q  t    q  t    q  t        q  t

        4         4  2       6  2       6  3       8  3      8  4       10  4
>   14 q  t + 14 q  t  + 16 q  t  + 11 q  t  + 13 q  t  + 7 q  t  + 11 q   t  +

       10  5      12  5    12  6      14  6    16  7
>   3 q   t  + 7 q   t  + q   t  + 3 q   t  + q   t


Dror Bar-Natan: The Knot Atlas: The Thistlethwaite Link Table: The Link L11a180
