This page is passe. Go here instead!

The 2-Component Link

L11a179

Visit L11a179's page at Knotilus!

Acknowledgement

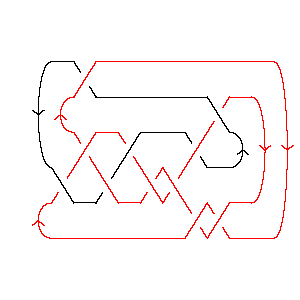

L11a179 as Morse Link
DrawMorseLink

PD Presentation: X8192 X20,9,21,10 X6,21,1,22 X16,8,17,7 X14,6,15,5 X4,14,5,13 X12,18,13,17 X10,4,11,3 X18,12,19,11 X22,16,7,15 X2,20,3,19

Gauss Code: {{1, -11, 8, -6, 5, -3}, {4, -1, 2, -8, 9, -7, 6, -5, 10, -4, 7, -9, 11, -2, 3, -10}}

Jones Polynomial: q-3/2 - 4q-1/2 + 9q1/2 - 16q3/2 + 20q5/2 - 25q7/2 + 24q9/2 - 21q11/2 + 16q13/2 - 9q15/2 + 4q17/2 - q19/2

A2 (sl(3)) Invariant: - q-4 + 2q-2 - 2 + 4q4 - 3q6 + 7q8 + q10 + 3q12 + 4q14 - 4q16 + 3q18 - 5q20 - q22 + 2q24 - 2q26 + q28

HOMFLY-PT Polynomial: a-7z-1 - a-7z - 2a-7z3 - a-7z5 - 3a-5z-1 - a-5z + 3a-5z3 + 3a-5z5 + a-5z7 + 2a-3z-1 + 4a-3z + 4a-3z3 + 3a-3z5 + a-3z7 - a-1z - 2a-1z3 - a-1z5

Kauffman Polynomial: a-11z3 - a-11z5 - a-10z2 + 5a-10z4 - 4a-10z6 + a-9z - 4a-9z3 + 11a-9z5 - 8a-9z7 + a-8 + 4a-8z2 - 14a-8z4 + 19a-8z6 - 11a-8z8 - a-7z-1 + 2a-7z - 4a-7z3 - 2a-7z5 + 11a-7z7 - 9a-7z9 + 3a-6 + 9a-6z2 - 41a-6z4 + 44a-6z6 - 14a-6z8 - 3a-6z10 - 3a-5z-1 + 5a-5z - 3a-5z3 - 17a-5z5 + 32a-5z7 - 16a-5z9 + 3a-4 + 6a-4z2 - 30a-4z4 + 36a-4z6 - 10a-4z8 - 3a-4z10 - 2a-3z-1 + 6a-3z - 10a-3z3 + 6a-3z5 + 9a-3z7 - 7a-3z9 + a-2z2 - 6a-2z4 + 14a-2z6 - 7a-2z8 + 2a-1z - 6a-1z3 + 9a-1z5 - 4a-1z7 - z2 + 2z4 - z6

Khovanov Homology:
trqj r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6r = 7r = 8
j = 20           1
j = 18          3
j = 16         61
j = 14        103
j = 12       116
j = 10      1310
j = 8     1211
j = 6    914
j = 4   711
j = 2  310
j = 0 16
j = -2 3
j = -41


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 179]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 179]]
Out[4]=
PD[X[8, 1, 9, 2], X[20, 9, 21, 10], X[6, 21, 1, 22], X[16, 8, 17, 7],

>   X[14, 6, 15, 5], X[4, 14, 5, 13], X[12, 18, 13, 17], X[10, 4, 11, 3],

>   X[18, 12, 19, 11], X[22, 16, 7, 15], X[2, 20, 3, 19]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 8, -6, 5, -3},

>   {4, -1, 2, -8, 9, -7, 6, -5, 10, -4, 7, -9, 11, -2, 3, -10}]
In[6]:=
Jones[L][q]
Out[6]=
 -(3/2)      4                      3/2       5/2       7/2       9/2
q       - ------- + 9 Sqrt[q] - 16 q    + 20 q    - 25 q    + 24 q    -
          Sqrt[q]

        11/2       13/2      15/2      17/2    19/2
>   21 q     + 16 q     - 9 q     + 4 q     - q
In[7]:=
A2Invariant[L][q]
Out[7]=
      -4   2       4      6      8    10      12      14      16      18
-2 - q   + -- + 4 q  - 3 q  + 7 q  + q   + 3 q   + 4 q   - 4 q   + 3 q   -
            2
           q

       20    22      24      26    28
>   5 q   - q   + 2 q   - 2 q   + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 179]][a, z]
Out[8]=
                                            3      3      3      3    5
 1      3      2     z    z    4 z   z   2 z    3 z    4 z    2 z    z
---- - ---- + ---- - -- - -- + --- - - - ---- + ---- + ---- - ---- - -- +
 7      5      3      7    5    3    a     7      5      3     a      7
a  z   a  z   a  z   a    a    a          a      a      a            a

       5      5    5    7    7
    3 z    3 z    z    z    z
>   ---- + ---- - -- + -- + --
      5      3    a     5    3
     a      a          a    a
In[9]:=
Kauffman[Link[11, Alternating, 179]][a, z]
Out[9]=
                                                                        2
 -8   3    3     1      3      2     z    2 z   5 z   6 z   2 z    2   z
a   + -- + -- - ---- - ---- - ---- + -- + --- + --- + --- + --- - z  - --- +
       6    4    7      5      3      9    7     5     3     a          10
      a    a    a  z   a  z   a  z   a    a     a     a                a

       2      2      2    2    3       3      3      3       3      3
    4 z    9 z    6 z    z    z     4 z    4 z    3 z    10 z    6 z       4
>   ---- + ---- + ---- + -- + --- - ---- - ---- - ---- - ----- - ---- + 2 z  +
      8      6      4     2    11     9      7      5      3      a
     a      a      a     a    a      a      a      a      a

       4       4       4       4      4    5        5      5       5      5
    5 z    14 z    41 z    30 z    6 z    z     11 z    2 z    17 z    6 z
>   ---- - ----- - ----- - ----- - ---- - --- + ----- - ---- - ----- + ---- +
     10      8       6       4       2     11     9       7      5       3
    a       a       a       a       a     a      a       a      a       a

       5           6       6       6       6       6      7       7       7
    9 z     6   4 z    19 z    44 z    36 z    14 z    8 z    11 z    32 z
>   ---- - z  - ---- + ----- + ----- + ----- + ----- - ---- + ----- + ----- +
     a           10      8       6       4       2       9      7       5
                a       a       a       a       a       a      a       a

       7      7       8       8       8      8      9       9      9      10
    9 z    4 z    11 z    14 z    10 z    7 z    9 z    16 z    7 z    3 z
>   ---- - ---- - ----- - ----- - ----- - ---- - ---- - ----- - ---- - ----- -
      3     a       8       6       4       2      7      5       3      6
     a             a       a       a       a      a      a       a      a

       10
    3 z
>   -----
      4
     a
In[10]:=
Kh[L][q, t]
Out[10]=
                                            2
    2      4     1      -2     3     6   3 q        4        6         6  2
10 q  + 7 q  + ----- + t   + ----- + - + ---- + 11 q  t + 9 q  t + 14 q  t  +
                4  3          2  2   t    t
               q  t          q  t

        8  2       8  3       10  3       10  4       12  4      12  5
>   12 q  t  + 11 q  t  + 13 q   t  + 10 q   t  + 11 q   t  + 6 q   t  +

        14  5      14  6      16  6    16  7      18  7    20  8
>   10 q   t  + 3 q   t  + 6 q   t  + q   t  + 3 q   t  + q   t
