This page is passe. Go here instead!

The 2-Component Link

L11a165

Visit L11a165's page at Knotilus!

Acknowledgement

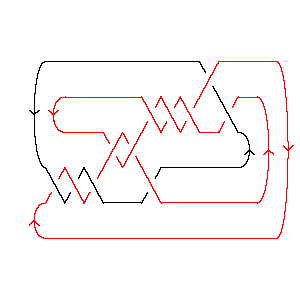

L11a165 as Morse Link
DrawMorseLink

PD Presentation: X8192 X2,9,3,10 X10,3,11,4 X14,5,15,6 X20,18,21,17 X18,12,19,11 X12,20,13,19 X22,16,7,15 X16,22,17,21 X6718 X4,13,5,14

Gauss Code: {{1, -2, 3, -11, 4, -10}, {10, -1, 2, -3, 6, -7, 11, -4, 8, -9, 5, -6, 7, -5, 9, -8}}

Jones Polynomial: - q-15/2 + 2q-13/2 - 4q-11/2 + 6q-9/2 - 8q-7/2 + 8q-5/2 - 9q-3/2 + 7q-1/2 - 6q1/2 + 4q3/2 - 2q5/2 + q7/2

A2 (sl(3)) Invariant: q-22 + q-18 + q-16 + 2q-12 + 3q-8 + 2q-6 + q-4 + 2q-2 - 1 - q4 - q6 - q10

HOMFLY-PT Polynomial: a-1z-1 + 4a-1z + 4a-1z3 + a-1z5 - 2az-1 - 6az - 8az3 - 5az5 - az7 - 5a3z - 8a3z3 - 5a3z5 - a3z7 + a5z-1 + 4a5z + 4a5z3 + a5z5

Kauffman Polynomial: - 2a-2 + 9a-2z2 - 12a-2z4 + 6a-2z6 - a-2z8 + a-1z-1 - 4a-1z + 12a-1z3 - 19a-1z5 + 11a-1z7 - 2a-1z9 - 5 + 23z2 - 33z4 + 14z6 + z8 - z10 + 2az-1 - 8az + 19az3 - 32az5 + 23az7 - 5az9 - 3a2 + 12a2z2 - 26a2z4 + 20a2z6 - 2a2z8 - a2z10 + 4a3z - 7a3z3 + 2a3z5 + 7a3z7 - 3a3z9 + a4 - 5a4z2 + 2a4z4 + 8a4z6 - 4a4z8 - a5z-1 + 6a5z - 11a5z3 + 12a5z5 - 5a5z7 - 2a6z2 + 5a6z4 - 4a6z6 - a7z + 2a7z3 - 3a7z5 + a8z2 - 2a8z4 + a9z - a9z3

Khovanov Homology:
trqj r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 8           1
j = 6          1
j = 4         31
j = 2        31
j = 0       43
j = -2      53
j = -4     45
j = -6    44
j = -8   24
j = -10  24
j = -12  2
j = -1412
j = -161


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 165]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 165]]
Out[4]=
PD[X[8, 1, 9, 2], X[2, 9, 3, 10], X[10, 3, 11, 4], X[14, 5, 15, 6],

>   X[20, 18, 21, 17], X[18, 12, 19, 11], X[12, 20, 13, 19], X[22, 16, 7, 15],

>   X[16, 22, 17, 21], X[6, 7, 1, 8], X[4, 13, 5, 14]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -2, 3, -11, 4, -10},

>   {10, -1, 2, -3, 6, -7, 11, -4, 8, -9, 5, -6, 7, -5, 9, -8}]
In[6]:=
Jones[L][q]
Out[6]=
  -(15/2)     2       4      6      8      8      9        7
-q        + ----- - ----- + ---- - ---- + ---- - ---- + ------- - 6 Sqrt[q] +
             13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
            q       q       q      q      q      q

       3/2      5/2    7/2
>   4 q    - 2 q    + q
In[7]:=
A2Invariant[L][q]
Out[7]=
      -22    -18    -16    2    3    2     -4   2     4    6    10
-1 + q    + q    + q    + --- + -- + -- + q   + -- - q  - q  - q
                           12    8    6          2
                          q     q    q          q
In[8]:=
HOMFLYPT[Link[11, Alternating, 165]][a, z]
Out[8]=
             5                                      3
 1    2 a   a    4 z              3        5     4 z         3      3  3
--- - --- + -- + --- - 6 a z - 5 a  z + 4 a  z + ---- - 8 a z  - 8 a  z  +
a z    z    z     a                               a

               5
       5  3   z         5      3  5    5  5      7    3  7
>   4 a  z  + -- - 5 a z  - 5 a  z  + a  z  - a z  - a  z
              a
In[9]:=
Kauffman[Link[11, Alternating, 165]][a, z]
Out[9]=
                                   5
     2       2    4    1    2 a   a    4 z              3        5      7
-5 - -- - 3 a  + a  + --- + --- - -- - --- - 8 a z + 4 a  z + 6 a  z - a  z +
      2               a z    z    z     a
     a

                      2                                              3
     9         2   9 z        2  2      4  2      6  2    8  2   12 z
>   a  z + 23 z  + ---- + 12 a  z  - 5 a  z  - 2 a  z  + a  z  + ----- +
                     2                                             a
                    a

                                                                 4
          3      3  3       5  3      7  3    9  3       4   12 z        2  4
>   19 a z  - 7 a  z  - 11 a  z  + 2 a  z  - a  z  - 33 z  - ----- - 26 a  z  +
                                                               2
                                                              a

                                      5
       4  4      6  4      8  4   19 z          5      3  5       5  5
>   2 a  z  + 5 a  z  - 2 a  z  - ----- - 32 a z  + 2 a  z  + 12 a  z  -
                                    a

                         6                                      7
       7  5       6   6 z        2  6      4  6      6  6   11 z          7
>   3 a  z  + 14 z  + ---- + 20 a  z  + 8 a  z  - 4 a  z  + ----- + 23 a z  +
                        2                                     a
                       a

                              8                          9
       3  7      5  7    8   z       2  8      4  8   2 z         9      3  9
>   7 a  z  - 5 a  z  + z  - -- - 2 a  z  - 4 a  z  - ---- - 5 a z  - 3 a  z  -
                              2                        a
                             a

     10    2  10
>   z   - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
5    5      1        1        2        2        2        4        2       4
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ----- + ----- +
 4    2    16  6    14  6    14  5    12  4    10  4    10  3    8  3    8  2
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q  t    q  t

      4      4      4           3 t      2      2  2    2  3      4  3
>   ----- + ---- + ---- + 4 t + --- + 3 t  + 3 q  t  + q  t  + 3 q  t  +
     6  2    6      4            2
    q  t    q  t   q  t         q

     4  4    6  4    8  5
>   q  t  + q  t  + q  t
