This page is passe. Go here instead!

The 2-Component Link

L11a141

Visit L11a141's page at Knotilus!

Acknowledgement

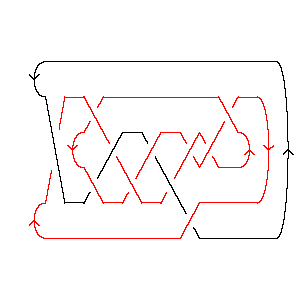

L11a141 as Morse Link
DrawMorseLink

PD Presentation: X8192 X18,11,19,12 X10,4,11,3 X2,17,3,18 X12,5,13,6 X6718 X16,10,17,9 X20,14,21,13 X22,16,7,15 X4,20,5,19 X14,22,15,21

Gauss Code: {{1, -4, 3, -10, 5, -6}, {6, -1, 7, -3, 2, -5, 8, -11, 9, -7, 4, -2, 10, -8, 11, -9}}

Jones Polynomial: q-9/2 - 4q-7/2 + 8q-5/2 - 14q-3/2 + 18q-1/2 - 22q1/2 + 21q3/2 - 19q5/2 + 14q7/2 - 8q9/2 + 4q11/2 - q13/2

A2 (sl(3)) Invariant: - q-12 + 2q-10 - 2q-8 + 4q-6 + q-4 + q-2 + 6 - 3q2 + 6q4 - 3q6 + q8 - 4q12 + 2q14 - 2q16 + q18

HOMFLY-PT Polynomial: a-3z-1 + a-3z - 4a-3z3 - 4a-3z5 - a-3z7 - 3a-1z-1 - 3a-1z + 7a-1z3 + 12a-1z5 + 6a-1z7 + a-1z9 + 2az-1 + az - 4az3 - 4az5 - az7

Kauffman Polynomial: a-7z3 - a-7z5 - 2a-6z2 + 6a-6z4 - 4a-6z6 - 3a-5z3 + 10a-5z5 - 7a-5z7 + a-4 - 5a-4z2 + 2a-4z4 + 9a-4z6 - 8a-4z8 - a-3z-1 + a-3z + 3a-3z3 - 6a-3z5 + 9a-3z7 - 7a-3z9 + 3a-2 - 3a-2z2 - 10a-2z4 + 16a-2z6 - 5a-2z8 - 3a-2z10 - 3a-1z-1 + 4a-1z + 14a-1z3 - 38a-1z5 + 36a-1z7 - 14a-1z9 + 3 + 2z2 - 20z4 + 22z6 - 4z8 - 3z10 - 2az-1 + 3az + 2az3 - 11az5 + 16az7 - 7az9 + 2a2z2 - 12a2z4 + 18a2z6 - 7a2z8 - 5a3z3 + 10a3z5 - 4a3z7 + 2a4z4 - a4z6

Khovanov Homology:
trqj r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6
j = 14           1
j = 12          3
j = 10         51
j = 8        93
j = 6       105
j = 4      119
j = 2     1110
j = 0    812
j = -2   610
j = -4  39
j = -6 15
j = -8 3
j = -101


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, Alternating, 141]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, Alternating, 141]]
Out[4]=
PD[X[8, 1, 9, 2], X[18, 11, 19, 12], X[10, 4, 11, 3], X[2, 17, 3, 18],

>   X[12, 5, 13, 6], X[6, 7, 1, 8], X[16, 10, 17, 9], X[20, 14, 21, 13],

>   X[22, 16, 7, 15], X[4, 20, 5, 19], X[14, 22, 15, 21]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, 3, -10, 5, -6},

>   {6, -1, 7, -3, 2, -5, 8, -11, 9, -7, 4, -2, 10, -8, 11, -9}]
In[6]:=
Jones[L][q]
Out[6]=
 -(9/2)    4      8      14      18                       3/2       5/2
q       - ---- + ---- - ---- + ------- - 22 Sqrt[q] + 21 q    - 19 q    +
           7/2    5/2    3/2   Sqrt[q]
          q      q      q

        7/2      9/2      11/2    13/2
>   14 q    - 8 q    + 4 q     - q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -12    2    2    4     -4    -2      2      4      6    8      12
6 - q    + --- - -- + -- + q   + q   - 3 q  + 6 q  - 3 q  + q  - 4 q   +
            10    8    6
           q     q    q

       14      16    18
>   2 q   - 2 q   + q
In[8]:=
HOMFLYPT[Link[11, Alternating, 141]][a, z]
Out[8]=
                                       3      3               5       5
 1      3    2 a   z    3 z         4 z    7 z         3   4 z    12 z
---- - --- + --- + -- - --- + a z - ---- + ---- - 4 a z  - ---- + ----- -
 3     a z    z     3    a            3     a                3      a
a  z               a                 a                      a

              7      7           9
         5   z    6 z       7   z
>   4 a z  - -- + ---- - a z  + --
              3    a            a
             a
In[9]:=
Kauffman[Link[11, Alternating, 141]][a, z]
Out[9]=
                                                               2      2
     -4   3     1      3    2 a   z    4 z              2   2 z    5 z
3 + a   + -- - ---- - --- - --- + -- + --- + 3 a z + 2 z  - ---- - ---- -
           2    3     a z    z     3    a                     6      4
          a    a  z               a                          a      a

       2              3      3      3       3
    3 z       2  2   z    3 z    3 z    14 z         3      3  3       4
>   ---- + 2 a  z  + -- - ---- + ---- + ----- + 2 a z  - 5 a  z  - 20 z  +
      2               7     5      3      a
     a               a     a      a

       4      4       4                         5       5      5       5
    6 z    2 z    10 z        2  4      4  4   z    10 z    6 z    38 z
>   ---- + ---- - ----- - 12 a  z  + 2 a  z  - -- + ----- - ---- - ----- -
      6      4      2                           7     5       3      a
     a      a      a                           a     a       a

                                    6      6       6
          5       3  5       6   4 z    9 z    16 z        2  6    4  6
>   11 a z  + 10 a  z  + 22 z  - ---- + ---- + ----- + 18 a  z  - a  z  -
                                   6      4      2
                                  a      a      a

       7      7       7                                 8      8
    7 z    9 z    36 z          7      3  7      8   8 z    5 z       2  8
>   ---- + ---- + ----- + 16 a z  - 4 a  z  - 4 z  - ---- - ---- - 7 a  z  -
      5      3      a                                  4      2
     a      a                                         a      a

       9       9                       10
    7 z    14 z         9      10   3 z
>   ---- - ----- - 7 a z  - 3 z   - -----
      3      a                        2
     a                               a
In[10]:=
Kh[L][q, t]
Out[10]=
         2     1        3       1       5       3       9       6     8
12 + 11 q  + ------ + ----- + ----- + ----- + ----- + ----- + ----- + - +
              10  5    8  4    6  4    6  3    4  3    4  2    2  2   t
             q   t    q  t    q  t    q  t    q  t    q  t    q  t

     10        2         4        4  2       6  2      6  3      8  3
>   ---- + 10 q  t + 11 q  t + 9 q  t  + 10 q  t  + 5 q  t  + 9 q  t  +
     2
    q  t

       8  4      10  4    10  5      12  5    14  6
>   3 q  t  + 5 q   t  + q   t  + 3 q   t  + q   t
