The 2-Component Link

L11n81

Visit L11n81's page at Knotilus!

Acknowledgement

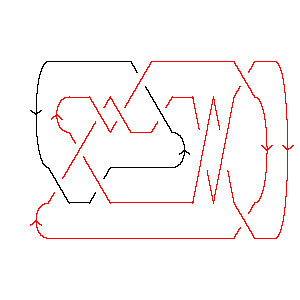

L11n81 as Morse Link
DrawMorseLink

PD Presentation: X6172 X18,7,19,8 X20,9,21,10 X8,19,9,20 X4,21,1,22 X5,14,6,15 X10,4,11,3 X11,16,12,17 X15,12,16,13 X13,22,14,5 X2,18,3,17

Gauss Code: {{1, -11, 7, -5}, {-6, -1, 2, -4, 3, -7, -8, 9, -10, 6, -9, 8, 11, -2, 4, -3, 5, 10}}

Jones Polynomial: 2q-19/2 - 4q-17/2 + 6q-15/2 - 7q-13/2 + 8q-11/2 - 8q-9/2 + 5q-7/2 - 5q-5/2 + 2q-3/2 - q-1/2

A2 (sl(3)) Invariant: - q-30 - 2q-28 - 2q-24 - q-20 - q-18 + 3q-16 + q-14 + 5q-12 + 2q-10 + 2q-8 + 2q-6 + q-2

HOMFLY-PT Polynomial: - 2a3z-1 - 5a3z - 4a3z3 - a3z5 + 2a5z-1 + 5a5z + 8a5z3 + 5a5z5 + a5z7 + a7z-1 + a7z - 2a7z3 - a7z5 - a9z-1 - a9z

Kauffman Polynomial: - 2a3z-1 + 7a3z - 9a3z3 + 5a3z5 - a3z7 + 3a4 - 3a4z2 - 7a4z4 + 8a4z6 - 2a4z8 - 2a5z-1 + 10a5z - 25a5z3 + 17a5z5 - a5z7 - a5z9 + 2a6z2 - 11a6z4 + 16a6z6 - 5a6z8 + a7z-1 + 4a7z - 19a7z3 + 21a7z5 - 4a7z7 - a7z9 - 3a8 + 6a8z2 - a8z4 + 5a8z6 - 3a8z8 + a9z-1 + 2a9z - 6a9z3 + 8a9z5 - 4a9z7 - 2a10z2 + 3a10z4 - 3a10z6 + a11z - 3a11z3 - a11z5 + a12 - 3a12z2

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2
j = 0         1
j = -2        1
j = -4       41
j = -6      33
j = -8     52
j = -10    33
j = -12   45
j = -14  23
j = -16 24
j = -18 2
j = -202


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 81]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 81]]
Out[4]=
PD[X[6, 1, 7, 2], X[18, 7, 19, 8], X[20, 9, 21, 10], X[8, 19, 9, 20],

>   X[4, 21, 1, 22], X[5, 14, 6, 15], X[10, 4, 11, 3], X[11, 16, 12, 17],

>   X[15, 12, 16, 13], X[13, 22, 14, 5], X[2, 18, 3, 17]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 7, -5}, {-6, -1, 2, -4, 3, -7, -8, 9, -10, 6, -9, 8, 11, -2,

>    4, -3, 5, 10}]
In[6]:=
Jones[L][q]
Out[6]=
  2       4       6       7       8      8      5      5      2        1
----- - ----- + ----- - ----- + ----- - ---- + ---- - ---- + ---- - -------
 19/2    17/2    15/2    13/2    11/2    9/2    7/2    5/2    3/2   Sqrt[q]
q       q       q       q       q       q      q      q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -30    2     2     -20    -18    3     -14    5     2    2    2     -2
-q    - --- - --- - q    - q    + --- + q    + --- + --- + -- + -- + q
         28    24                  16           12    10    8    6
        q     q                   q            q     q     q    q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 81]][a, z]
Out[8]=
    3      5    7    9
-2 a    2 a    a    a       3        5      7      9        3  3      5  3
----- + ---- + -- - -- - 5 a  z + 5 a  z + a  z - a  z - 4 a  z  + 8 a  z  -
  z      z     z    z

       7  3    3  5      5  5    7  5    5  7
>   2 a  z  - a  z  + 5 a  z  - a  z  + a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 81]][a, z]
Out[9]=
                       3      5    7    9
   4      8    12   2 a    2 a    a    a       3         5        7
3 a  - 3 a  + a   - ---- - ---- + -- + -- + 7 a  z + 10 a  z + 4 a  z +
                     z      z     z    z

       9      11        4  2      6  2      8  2      10  2      12  2
>   2 a  z + a   z - 3 a  z  + 2 a  z  + 6 a  z  - 2 a   z  - 3 a   z  -

       3  3       5  3       7  3      9  3      11  3      4  4       6  4
>   9 a  z  - 25 a  z  - 19 a  z  - 6 a  z  - 3 a   z  - 7 a  z  - 11 a  z  -

     8  4      10  4      3  5       5  5       7  5      9  5    11  5
>   a  z  + 3 a   z  + 5 a  z  + 17 a  z  + 21 a  z  + 8 a  z  - a   z  +

       4  6       6  6      8  6      10  6    3  7    5  7      7  7
>   8 a  z  + 16 a  z  + 5 a  z  - 3 a   z  - a  z  - a  z  - 4 a  z  -

       9  7      4  8      6  8      8  8    5  9    7  9
>   4 a  z  - 2 a  z  - 5 a  z  - 3 a  z  - a  z  - a  z
In[10]:=
Kh[L][q, t]
Out[10]=
3    4      2        2        2        4        2        3        4
-- + -- + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
 6    4    20  7    18  6    16  6    16  5    14  5    14  4    12  4
q    q    q   t    q   t    q   t    q   t    q   t    q   t    q   t

      5        3        3        5      2      3     t    t     2
>   ------ + ------ + ------ + ----- + ---- + ---- + -- + -- + t
     12  3    10  3    10  2    8  2    8      6      4    2
    q   t    q   t    q   t    q  t    q  t   q  t   q    q
