This page is passe. Go here instead!

The 2-Component Link

L11n79

Visit L11n79's page at Knotilus!

Acknowledgement

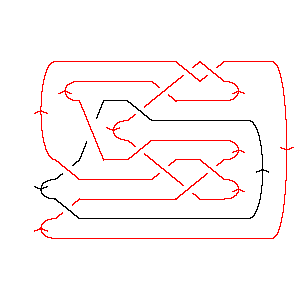

L11n79 as Morse Link
DrawMorseLink

PD Presentation: X6172 X16,9,17,10 X4,21,1,22 X11,14,12,15 X3,10,4,11 X5,13,6,12 X13,5,14,22 X15,2,16,3 X20,18,21,17 X18,8,19,7 X8,20,9,19

Gauss Code: {{1, 8, -5, -3}, {-6, -1, 10, -11, 2, 5, -4, 6, -7, 4, -8, -2, 9, -10, 11, -9, 3, 7}}

Jones Polynomial: - 2q-9/2 + 4q-7/2 - 7q-5/2 + 9q-3/2 - 11q-1/2 + 9q1/2 - 8q3/2 + 6q5/2 - 3q7/2 + q9/2

A2 (sl(3)) Invariant: q-18 + 2q-14 + q-10 + 2q-8 - 2q-6 + 3q-4 + 3 + 2q2 - q4 + q6 - 2q8 - q14

HOMFLY-PT Polynomial: a-3z-1 + 2a-3z + a-3z3 - 3a-1z-1 - 7a-1z - 7a-1z3 - 2a-1z5 + 3az-1 + 7az + 9az3 + 5az5 + az7 - 2a3z-1 - 5a3z - 4a3z3 - a3z5 + a5z-1 + a5z

Kauffman Polynomial: a-4 - 3a-4z2 + 3a-4z4 - a-4z6 - a-3z-1 + 3a-3z - 7a-3z3 + 9a-3z5 - 3a-3z7 + 2a-2 - 8a-2z2 + 6a-2z4 + 5a-2z6 - 3a-2z8 - 3a-1z-1 + 13a-1z - 27a-1z3 + 26a-1z5 - 6a-1z7 - a-1z9 - 5z4 + 13z6 - 6z8 - 3az-1 + 16az - 32az3 + 24az5 - 6az7 - az9 - 2a2 + 7a2z2 - 10a2z4 + 6a2z6 - 3a2z8 - 2a3z-1 + 10a3z - 15a3z3 + 7a3z5 - 3a3z7 + 2a4z2 - 2a4z4 - a4z6 - a5z-1 + 4a5z - 3a5z3

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 10         1
j = 8        2
j = 6       41
j = 4      42
j = 2     54
j = 0    64
j = -2   46
j = -4  35
j = -6 14
j = -813
j = -102


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 79]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 79]]
Out[4]=
PD[X[6, 1, 7, 2], X[16, 9, 17, 10], X[4, 21, 1, 22], X[11, 14, 12, 15],

>   X[3, 10, 4, 11], X[5, 13, 6, 12], X[13, 5, 14, 22], X[15, 2, 16, 3],

>   X[20, 18, 21, 17], X[18, 8, 19, 7], X[8, 20, 9, 19]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, 8, -5, -3}, {-6, -1, 10, -11, 2, 5, -4, 6, -7, 4, -8, -2, 9, -10,

>    11, -9, 3, 7}]
In[6]:=
Jones[L][q]
Out[6]=
 -2     4      7      9       11                     3/2      5/2      7/2
---- + ---- - ---- + ---- - ------- + 9 Sqrt[q] - 8 q    + 6 q    - 3 q    +
 9/2    7/2    5/2    3/2   Sqrt[q]
q      q      q      q

     9/2
>   q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -18    2     -10   2    2    3       2    4    6      8    14
3 + q    + --- + q    + -- - -- + -- + 2 q  - q  + q  - 2 q  - q
            14           8    6    4
           q            q    q    q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 79]][a, z]
Out[8]=
                      3    5                                        3      3
 1      3    3 a   2 a    a    2 z   7 z              3      5     z    7 z
---- - --- + --- - ---- + -- + --- - --- + 7 a z - 5 a  z + a  z + -- - ---- +
 3     a z    z     z     z     3     a                             3    a
a  z                           a                                   a

                          5
         3      3  3   2 z         5    3  5      7
>   9 a z  - 4 a  z  - ---- + 5 a z  - a  z  + a z
                        a
In[9]:=
Kauffman[Link[11, NonAlternating, 79]][a, z]
Out[9]=
                                        3    5
 -4   2       2    1      3    3 a   2 a    a    3 z   13 z
a   + -- - 2 a  - ---- - --- - --- - ---- - -- + --- + ---- + 16 a z +
       2           3     a z    z     z     z     3     a
      a           a  z                           a

                          2      2                          3       3
        3        5     3 z    8 z       2  2      4  2   7 z    27 z
>   10 a  z + 4 a  z - ---- - ---- + 7 a  z  + 2 a  z  - ---- - ----- -
                         4      2                          3      a
                        a      a                          a

                                             4      4
          3       3  3      5  3      4   3 z    6 z        2  4      4  4
>   32 a z  - 15 a  z  - 3 a  z  - 5 z  + ---- + ---- - 10 a  z  - 2 a  z  +
                                            4      2
                                           a      a

       5       5                                6      6
    9 z    26 z          5      3  5       6   z    5 z       2  6    4  6
>   ---- + ----- + 24 a z  + 7 a  z  + 13 z  - -- + ---- + 6 a  z  - a  z  -
      3      a                                  4     2
     a                                         a     a

       7      7                                8              9
    3 z    6 z         7      3  7      8   3 z       2  8   z       9
>   ---- - ---- - 6 a z  - 3 a  z  - 6 z  - ---- - 3 a  z  - -- - a z
      3     a                                 2              a
     a                                       a
In[10]:=
Kh[L][q, t]
Out[10]=
    6      2        1       3       1       4       3      5      4
6 + -- + ------ + ----- + ----- + ----- + ----- + ----- + ---- + ---- + 4 t +
     2    10  4    8  4    8  3    6  3    6  2    4  2    4      2
    q    q   t    q  t    q  t    q  t    q  t    q  t    q  t   q  t

       2        2  2      4  2      4  3      6  3    6  4      8  4    10  5
>   5 q  t + 4 q  t  + 4 q  t  + 2 q  t  + 4 q  t  + q  t  + 2 q  t  + q   t
