The 2-Component Link

L11n56

Visit L11n56's page at Knotilus!

Acknowledgement

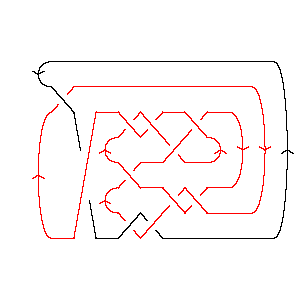

L11n56 as Morse Link
DrawMorseLink

PD Presentation: X6172 X10,3,11,4 X11,17,12,16 X14,7,15,8 X8,15,9,16 X13,21,14,20 X17,5,18,22 X21,19,22,18 X19,13,20,12 X2536 X4,9,1,10

Gauss Code: {{1, -10, 2, -11}, {10, -1, 4, -5, 11, -2, -3, 9, -6, -4, 5, 3, -7, 8, -9, 6, -8, 7}}

Jones Polynomial: - q-9/2 + 2q-7/2 - 5q-5/2 + 6q-3/2 - 8q-1/2 + 7q1/2 - 6q3/2 + 5q5/2 - 3q7/2 + q9/2

A2 (sl(3)) Invariant: q-14 + 2q-10 + 4q-8 + q-6 + 3q-4 - 2q4 + q6 - q8 + q12 - q14

HOMFLY-PT Polynomial: a-3z + a-3z3 + a-1z-1 - 2a-1z3 - a-1z5 - 3az-1 - 5az - 3az3 - az5 + 2a3z-1 + 2a3z + a3z3

Kauffman Polynomial: - 2a-4z2 + 3a-4z4 - a-4z6 + a-3z - 7a-3z3 + 10a-3z5 - 3a-3z7 - a-2 + a-2z2 - 5a-2z4 + 9a-2z6 - 3a-2z8 + a-1z-1 - a-1z - 5a-1z3 + 9a-1z5 - a-1z7 - a-1z9 - 3 + 9z2 - 13z4 + 12z6 - 4z8 + 3az-1 - 9az + 9az3 - 5az5 + 2az7 - az9 - 3a2 + 7a2z2 - 7a2z4 + 2a2z6 - a2z8 + 2a3z-1 - 6a3z + 6a3z3 - 4a3z5 + a4z2 - 2a4z4 + a5z - a5z3

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 10         1
j = 8        2
j = 6       31
j = 4      32
j = 2     43
j = 0    43
j = -2   35
j = -4  23
j = -6  3
j = -812
j = -101


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 56]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 56]]
Out[4]=
PD[X[6, 1, 7, 2], X[10, 3, 11, 4], X[11, 17, 12, 16], X[14, 7, 15, 8],

>   X[8, 15, 9, 16], X[13, 21, 14, 20], X[17, 5, 18, 22], X[21, 19, 22, 18],

>   X[19, 13, 20, 12], X[2, 5, 3, 6], X[4, 9, 1, 10]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 4, -5, 11, -2, -3, 9, -6, -4, 5, 3, -7, 8,

>    -9, 6, -8, 7}]
In[6]:=
Jones[L][q]
Out[6]=
  -(9/2)    2      5      6        8                     3/2      5/2
-q       + ---- - ---- + ---- - ------- + 7 Sqrt[q] - 6 q    + 5 q    -
            7/2    5/2    3/2   Sqrt[q]
           q      q      q

       7/2    9/2
>   3 q    + q
In[7]:=
A2Invariant[L][q]
Out[7]=
 -14    2    4     -6   3       4    6    8    12    14
q    + --- + -- + q   + -- - 2 q  + q  - q  + q   - q
        10    8          4
       q     q          q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 56]][a, z]
Out[8]=
               3                          3      3                     5
 1    3 a   2 a    z               3     z    2 z         3    3  3   z       5
--- - --- + ---- + -- - 5 a z + 2 a  z + -- - ---- - 3 a z  + a  z  - -- - a z
a z    z     z      3                     3    a                      a
                   a                     a
In[9]:=
Kauffman[Link[11, NonAlternating, 56]][a, z]
Out[9]=
                                 3
      -2      2    1    3 a   2 a    z    z              3      5        2
-3 - a   - 3 a  + --- + --- + ---- + -- - - - 9 a z - 6 a  z + a  z + 9 z  -
                  a z    z     z      3   a
                                     a

       2    2                        3      3
    2 z    z       2  2    4  2   7 z    5 z         3      3  3    5  3
>   ---- + -- + 7 a  z  + a  z  - ---- - ---- + 9 a z  + 6 a  z  - a  z  -
      4     2                       3     a
     a     a                       a

               4      4                           5      5
        4   3 z    5 z       2  4      4  4   10 z    9 z         5      3  5
>   13 z  + ---- - ---- - 7 a  z  - 2 a  z  + ----- + ---- - 5 a z  - 4 a  z  +
              4      2                          3      a
             a      a                          a

             6      6                7    7                      8
        6   z    9 z       2  6   3 z    z         7      8   3 z     2  8
>   12 z  - -- + ---- + 2 a  z  - ---- - -- + 2 a z  - 4 z  - ---- - a  z  -
             4     2                3    a                      2
            a     a                a                           a

     9
    z       9
>   -- - a z
    a
In[10]:=
Kh[L][q, t]
Out[10]=
    5      1        1       2       3       2      3      3              2
4 + -- + ------ + ----- + ----- + ----- + ----- + ---- + ---- + 3 t + 4 q  t +
     2    10  4    8  4    8  3    6  2    4  2    4      2
    q    q   t    q  t    q  t    q  t    q  t    q  t   q  t

       2  2      4  2      4  3      6  3    6  4      8  4    10  5
>   3 q  t  + 3 q  t  + 2 q  t  + 3 q  t  + q  t  + 2 q  t  + q   t
