This page is passe. Go here instead!

The 2-Component Link

L11n44

Visit L11n44's page at Knotilus!

Acknowledgement

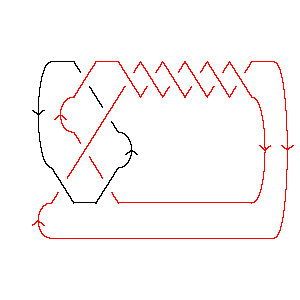

L11n44 as Morse Link
DrawMorseLink

PD Presentation: X6172 X16,7,17,8 X4,17,1,18 X5,14,6,15 X3849 X9,18,10,19 X11,20,12,21 X13,22,14,5 X19,10,20,11 X21,12,22,13 X15,2,16,3

Gauss Code: {{1, 11, -5, -3}, {-4, -1, 2, 5, -6, 9, -7, 10, -8, 4, -11, -2, 3, 6, -9, 7, -10, 8}}

Jones Polynomial: q-27/2 - q-17/2 - q-13/2 - q-9/2

A2 (sl(3)) Invariant: - q-44 - q-42 - 2q-40 - 2q-38 - 2q-36 - q-34 + q-32 + 2q-30 + 3q-28 + 3q-26 + 3q-24 + 2q-22 + 2q-20 + q-18 + q-16

HOMFLY-PT Polynomial: - 4a9z-1 - 19a9z - 36a9z3 - 28a9z5 - 9a9z7 - a9z9 + 7a11z-1 + 21a11z + 21a11z3 + 8a11z5 + a11z7 - 3a13z-1 - 4a13z - a13z3

Kauffman Polynomial: 4a9z-1 - 19a9z + 36a9z3 - 28a9z5 + 9a9z7 - a9z9 - 7a10 + 21a10z2 - 21a10z4 + 8a10z6 - a10z8 + 7a11z-1 - 28a11z + 42a11z3 - 29a11z5 + 9a11z7 - a11z9 - 7a12 + 21a12z2 - 21a12z4 + 8a12z6 - a12z8 + 3a13z-1 - 9a13z + 6a13z3 - a13z5 - a18

Khovanov Homology:
trqj r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -8         1
j = -10         1
j = -12       1
j = -14     1
j = -16     21
j = -18   1
j = -20   11
j = -22 11
j = -24 11
j = -261
j = -281


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 44]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 44]]
Out[4]=
PD[X[6, 1, 7, 2], X[16, 7, 17, 8], X[4, 17, 1, 18], X[5, 14, 6, 15],

>   X[3, 8, 4, 9], X[9, 18, 10, 19], X[11, 20, 12, 21], X[13, 22, 14, 5],

>   X[19, 10, 20, 11], X[21, 12, 22, 13], X[15, 2, 16, 3]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, 11, -5, -3}, {-4, -1, 2, 5, -6, 9, -7, 10, -8, 4, -11, -2, 3, 6,

>    -9, 7, -10, 8}]
In[6]:=
Jones[L][q]
Out[6]=
 -(27/2)    -(17/2)    -(13/2)    -(9/2)
q        - q        - q        - q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -44    -42    2     2     2     -34    -32    2     3     3     3     2
-q    - q    - --- - --- - --- - q    + q    + --- + --- + --- + --- + --- +
                40    38    36                  30    28    26    24    22
               q     q     q                   q     q     q     q     q

     2     -18    -16
>   --- + q    + q
     20
    q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 44]][a, z]
Out[8]=
    9      11      13
-4 a    7 a     3 a         9         11        13         9  3       11  3
----- + ----- - ----- - 19 a  z + 21 a   z - 4 a   z - 36 a  z  + 21 a   z  -
  z       z       z

     13  3       9  5      11  5      9  7    11  7    9  9
>   a   z  - 28 a  z  + 8 a   z  - 9 a  z  + a   z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 44]][a, z]
Out[9]=
                          9      11      13
    10      12    18   4 a    7 a     3 a         9         11        13
-7 a   - 7 a   - a   + ---- + ----- + ----- - 19 a  z - 28 a   z - 9 a   z +
                        z       z       z

        10  2       12  2       9  3       11  3      13  3       10  4
>   21 a   z  + 21 a   z  + 36 a  z  + 42 a   z  + 6 a   z  - 21 a   z  -

        12  4       9  5       11  5    13  5      10  6      12  6      9  7
>   21 a   z  - 28 a  z  - 29 a   z  - a   z  + 8 a   z  + 8 a   z  + 9 a  z  +

       11  7    10  8    12  8    9  9    11  9
>   9 a   z  - a   z  - a   z  - a  z  - a   z
In[10]:=
Kh[L][q, t]
Out[10]=
 -10    -8     1        1        1        1        1        1        1
q    + q   + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
              28  9    26  9    24  8    22  8    24  7    22  7    20  6
             q   t    q   t    q   t    q   t    q   t    q   t    q   t

      1        1        2        1        1        1
>   ------ + ------ + ------ + ------ + ------ + ------
     18  6    20  5    16  4    14  4    16  3    12  2
    q   t    q   t    q   t    q   t    q   t    q   t
