This page is passe. Go here instead!

The 3-Component Link

L11n434

Visit L11n434's page at Knotilus!

Acknowledgement

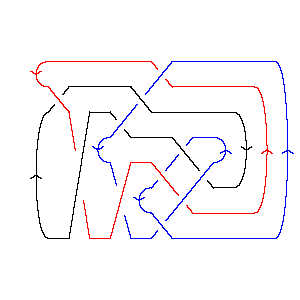

L11n434 as Morse Link
DrawMorseLink

PD Presentation: X8192 X14,4,15,3 X12,14,7,13 X2738 X22,10,13,9 X6,22,1,21 X15,20,16,21 X5,17,6,16 X18,11,19,12 X10,17,11,18 X19,5,20,4

Gauss Code: {{1, -4, 2, 11, -8, -6}, {4, -1, 5, -10, 9, -3}, {3, -2, -7, 8, 10, -9, -11, 7, 6, -5}}

Jones Polynomial: - q-3 + 4q-2 - 6q-1 + 9 - 9q + 10q2 - 7q3 + 6q4 - 3q5 + q6

A2 (sl(3)) Invariant: - q-10 + q-8 + 2q-6 - q-4 + 3q-2 + 1 + 3q2 + 5q4 + 3q6 + 6q8 + q10 + 2q12 + 2q14 - q16 + q18

HOMFLY-PT Polynomial: a-4z-2 + 2a-4 + 2a-4z2 + a-4z4 - 2a-2z-2 - 5a-2 - 7a-2z2 - 4a-2z4 - a-2z6 + z-2 + 3 + 4z2 + 2z4 - a2z2

Kauffman Polynomial: 2a-6z2 - 3a-6z4 + a-6z6 + 5a-5z3 - 9a-5z5 + 3a-5z7 - a-4z-2 + 6a-4 - 11a-4z2 + 13a-4z4 - 13a-4z6 + 4a-4z8 + 2a-3z-1 - 6a-3z + 8a-3z3 - 7a-3z5 - 2a-3z7 + 2a-3z9 - 2a-2z-2 + 12a-2 - 33a-2z2 + 44a-2z4 - 30a-2z6 + 8a-2z8 + 2a-1z-1 - 8a-1z + 10a-1z3 - 2a-1z5 - 3a-1z7 + 2a-1z9 - z-2 + 8 - 24z2 + 32z4 - 16z6 + 4z8 - 3az + 8az3 - 4az5 + 2az7 + a2 - 4a2z2 + 4a2z4 - a3z + a3z3

Khovanov Homology:
trqj r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5r = 6
j = 13         1
j = 11        2
j = 9       41
j = 7      43
j = 5     63
j = 3    45
j = 1   55
j = -1  25
j = -3 24
j = -5 3
j = -71


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 434]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 434]]
Out[4]=
PD[X[8, 1, 9, 2], X[14, 4, 15, 3], X[12, 14, 7, 13], X[2, 7, 3, 8],

>   X[22, 10, 13, 9], X[6, 22, 1, 21], X[15, 20, 16, 21], X[5, 17, 6, 16],

>   X[18, 11, 19, 12], X[10, 17, 11, 18], X[19, 5, 20, 4]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -4, 2, 11, -8, -6}, {4, -1, 5, -10, 9, -3},

>   {3, -2, -7, 8, 10, -9, -11, 7, 6, -5}]
In[6]:=
Jones[L][q]
Out[6]=
     -3   4    6             2      3      4      5    6
9 - q   + -- - - - 9 q + 10 q  - 7 q  + 6 q  - 3 q  + q
           2   q
          q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -10    -8   2     -4   3       2      4      6      8    10      12
1 - q    + q   + -- - q   + -- + 3 q  + 5 q  + 3 q  + 6 q  + q   + 2 q   +
                  6          2
                 q          q

       14    16    18
>   2 q   - q   + q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 434]][a, z]
Out[8]=
                                              2      2                   4
    2    5     -2     1       2        2   2 z    7 z     2  2      4   z
3 + -- - -- + z   + ----- - ----- + 4 z  + ---- - ---- - a  z  + 2 z  + -- -
     4    2          4  2    2  2            4      2                    4
    a    a          a  z    a  z            a      a                    a

       4    6
    4 z    z
>   ---- - --
      2     2
     a     a
In[9]:=
Kauffman[Link[11, NonAlternating, 434]][a, z]
Out[9]=
    6    12    2    -2     1       2      2      2    6 z   8 z
8 + -- + -- + a  - z   - ----- - ----- + ---- + --- - --- - --- - 3 a z -
     4    2               4  2    2  2    3     a z    3     a
    a    a               a  z    a  z    a  z         a

                      2       2       2                3      3       3
     3         2   2 z    11 z    33 z       2  2   5 z    8 z    10 z
>   a  z - 24 z  + ---- - ----- - ----- - 4 a  z  + ---- + ---- + ----- +
                     6      4       2                 5      3      a
                    a      a       a                 a      a

                                4       4       4                5      5
         3    3  3       4   3 z    13 z    44 z       2  4   9 z    7 z
>   8 a z  + a  z  + 32 z  - ---- + ----- + ----- + 4 a  z  - ---- - ---- -
                               6      4       2                 5      3
                              a      a       a                 a      a

       5                     6       6       6      7      7      7
    2 z         5       6   z    13 z    30 z    3 z    2 z    3 z         7
>   ---- - 4 a z  - 16 z  + -- - ----- - ----- + ---- - ---- - ---- + 2 a z  +
     a                       6     4       2       5      3     a
                            a     a       a       a      a

              8      8      9      9
       8   4 z    8 z    2 z    2 z
>   4 z  + ---- + ---- + ---- + ----
             4      2      3     a
            a      a      a
In[10]:=
Kh[L][q, t]
Out[10]=
5           1       3       2      4      2               3        3  2
- + 5 q + ----- + ----- + ----- + ---- + --- + 5 q t + 4 q  t + 5 q  t  +
q          7  3    5  2    3  2    3     q t
          q  t    q  t    q  t    q  t

       5  2      5  3      7  3      7  4      9  4    9  5      11  5    13  6
>   6 q  t  + 3 q  t  + 4 q  t  + 3 q  t  + 4 q  t  + q  t  + 2 q   t  + q   t
