This page is passe. Go here instead!

The 3-Component Link

L11n388

Visit L11n388's page at Knotilus!

Acknowledgement

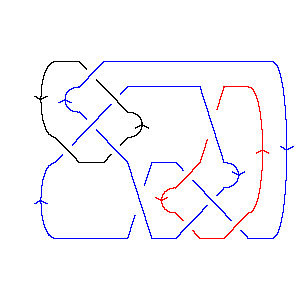

L11n388 as Morse Link
DrawMorseLink

PD Presentation: X6172 X14,7,15,8 X4,15,1,16 X5,12,6,13 X8493 X22,11,19,12 X18,22,5,21 X20,10,21,9 X10,17,11,18 X16,19,17,20 X2,14,3,13

Gauss Code: {{1, -11, 5, -3}, {10, -8, 7, -6}, {-4, -1, 2, -5, 8, -9, 6, 4, 11, -2, 3, -10, 9, -7}}

Jones Polynomial: - 3q-6 + 6q-5 - 9q-4 + 12q-3 - 10q-2 + 11q-1 - 7 + 5q - q2

A2 (sl(3)) Invariant: - 2q-20 - 4q-18 - 3q-14 + q-12 + 4q-10 + 3q-8 + 9q-6 + 4q-4 + 8q-2 + 4 + q2 + 3q4 - q6

HOMFLY-PT Polynomial: 2z-2 + 3 - z4 - 5a2z-2 - 8a2 - 2a2z2 + 2a2z4 + a2z6 + 4a4z-2 + 7a4 + 2a4z2 - a4z4 - a6z-2 - 2a6

Kauffman Polynomial: a-1z5 - 2z-2 + 5 - 8z4 + 5z6 + 5az-1 - 8az + 6az3 - 13az5 + 7az7 - 5a2z-2 + 11a2 - 3a2z2 - 16a2z4 + 5a2z6 + 3a2z8 + 9a3z-1 - 21a3z + 24a3z3 - 27a3z5 + 13a3z7 - 4a4z-2 + 10a4 - 3a4z2 - 8a4z4 + 3a4z6 + 3a4z8 + 5a5z-1 - 19a5z + 24a5z3 - 13a5z5 + 6a5z7 - a6z-2 + 3a6 + 3a6z6 + a7z-1 - 6a7z + 6a7z3

Khovanov Homology:
trqj r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3
j = 5        1
j = 3       4
j = 1      31
j = -1     84
j = -3    67
j = -5   64
j = -7  36
j = -9 36
j = -11 3
j = -133


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 388]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 388]]
Out[4]=
PD[X[6, 1, 7, 2], X[14, 7, 15, 8], X[4, 15, 1, 16], X[5, 12, 6, 13],

>   X[8, 4, 9, 3], X[22, 11, 19, 12], X[18, 22, 5, 21], X[20, 10, 21, 9],

>   X[10, 17, 11, 18], X[16, 19, 17, 20], X[2, 14, 3, 13]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 5, -3}, {10, -8, 7, -6},

>   {-4, -1, 2, -5, 8, -9, 6, 4, 11, -2, 3, -10, 9, -7}]
In[6]:=
Jones[L][q]
Out[6]=
     3    6    9    12   10   11          2
-7 - -- + -- - -- + -- - -- + -- + 5 q - q
      6    5    4    3    2   q
     q    q    q    q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
     2     4     3     -12    4    3    9    4    8     2      4    6
4 - --- - --- - --- + q    + --- + -- + -- + -- + -- + q  + 3 q  - q
     20    18    14           10    8    6    4    2
    q     q     q            q     q    q    q    q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 388]][a, z]
Out[8]=
                                 2      4    6
       2      4      6   2    5 a    4 a    a       2  2      4  2    4
3 - 8 a  + 7 a  - 2 a  + -- - ---- + ---- - -- - 2 a  z  + 2 a  z  - z  +
                          2     2      2     2
                         z     z      z     z

       2  4    4  4    2  6
>   2 a  z  - a  z  + a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 388]][a, z]
Out[9]=
                                   2      4    6            3      5    7
        2       4      6   2    5 a    4 a    a    5 a   9 a    5 a    a
5 + 11 a  + 10 a  + 3 a  - -- - ---- - ---- - -- + --- + ---- + ---- + -- -
                            2     2      2     2    z     z      z     z
                           z     z      z     z

                3         5        7        2  2      4  2        3
>   8 a z - 21 a  z - 19 a  z - 6 a  z - 3 a  z  - 3 a  z  + 6 a z  +

                                                                 5
        3  3       5  3      7  3      4       2  4      4  4   z          5
>   24 a  z  + 24 a  z  + 6 a  z  - 8 z  - 16 a  z  - 8 a  z  + -- - 13 a z  -
                                                                a

        3  5       5  5      6      2  6      4  6      6  6        7
>   27 a  z  - 13 a  z  + 5 z  + 5 a  z  + 3 a  z  + 3 a  z  + 7 a z  +

        3  7      5  7      2  8      4  8
>   13 a  z  + 6 a  z  + 3 a  z  + 3 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
7    8     3        3        3       6       3       6       6      4
-- + - + ------ + ------ + ----- + ----- + ----- + ----- + ----- + ---- +
 3   q    13  5    11  4    9  4    9  3    7  3    7  2    5  2    5
q        q   t    q   t    q  t    q  t    q  t    q  t    q  t    q  t

     6     4 t              2      3  2    5  3
>   ---- + --- + 3 q t + q t  + 4 q  t  + q  t
     3      q
    q  t
