Knotscape
This page is passe. Go here instead!

The 3-Component Link

L11n383

Visit L11n383's page at Knotilus!

Acknowledgement

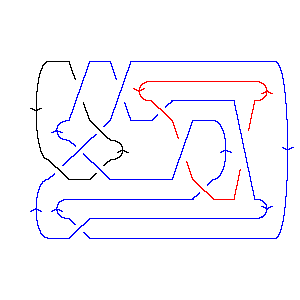

L11n383 as Morse Link
DrawMorseLink

PD Presentation: X6172 X14,7,15,8 X4,15,1,16 X10,6,11,5 X8493 X17,22,18,19 X11,20,12,21 X19,12,20,13 X21,18,22,5 X16,10,17,9 X2,14,3,13

Gauss Code: {{1, -11, 5, -3}, {-8, 7, -9, 6}, {4, -1, 2, -5, 10, -4, -7, 8, 11, -2, 3, -10, -6, 9}}

Jones Polynomial: - q-7 + 3q-6 - 3q-5 + 5q-4 - 4q-3 + 6q-2 - 4q-1 + 3 - 2q + q2

A2 (sl(3)) Invariant: - q-22 + 2q-18 + 3q-16 + 6q-14 + 5q-12 + 5q-10 + 4q-8 + q-6 + q-4 - q-2 + q2 + q6

HOMFLY-PT Polynomial: 2 + 3z2 + z4 + a2z-2 - 3a2 - 8a2z2 - 5a2z4 - a2z6 - 2a4z-2 + 2a4 + 6a4z2 + 2a4z4 + a6z-2 - a6 - a6z2

Kauffman Polynomial: a-2z2 - 2a-1z + 2a-1z3 + 3 - 6z2 + 3z4 - 7az + 11az3 - 8az5 + 2az7 + a2z-2 + 5a2 - 26a2z2 + 36a2z4 - 21a2z6 + 4a2z8 - 2a3z-1 - 5a3z + 17a3z3 - 5a3z5 - 6a3z7 + 2a3z9 + 2a4z-2 + 2a4 - 27a4z2 + 53a4z4 - 36a4z6 + 7a4z8 - 2a5z-1 - a5z + 11a5z3 - a5z5 - 7a5z7 + 2a5z9 + a6z-2 - a6 - 8a6z2 + 20a6z4 - 15a6z6 + 3a6z8 - a7z + 3a7z3 - 4a7z5 + a7z7

Khovanov Homology:
trqj r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2
j = 5         1
j = 3        21
j = 1       21
j = -1      441
j = -3     332
j = -5    35
j = -7   331
j = -9  251
j = -11 11
j = -13 2
j = -151


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 383]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 383]]
Out[4]=
PD[X[6, 1, 7, 2], X[14, 7, 15, 8], X[4, 15, 1, 16], X[10, 6, 11, 5],

>   X[8, 4, 9, 3], X[17, 22, 18, 19], X[11, 20, 12, 21], X[19, 12, 20, 13],

>   X[21, 18, 22, 5], X[16, 10, 17, 9], X[2, 14, 3, 13]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -11, 5, -3}, {-8, 7, -9, 6},

>   {4, -1, 2, -5, 10, -4, -7, 8, 11, -2, 3, -10, -6, 9}]
In[6]:=
Jones[L][q]
Out[6]=
     -7   3    3    5    4    6    4          2
3 - q   + -- - -- + -- - -- + -- - - - 2 q + q
           6    5    4    3    2   q
          q    q    q    q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -22    2     3     6     5     5    4     -6    -4    -2    2    6
-q    + --- + --- + --- + --- + --- + -- + q   + q   - q   + q  + q
         18    16    14    12    10    8
        q     q     q     q     q     q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 383]][a, z]
Out[8]=
                        2      4    6
       2      4    6   a    2 a    a       2      2  2      4  2    6  2    4
2 - 3 a  + 2 a  - a  + -- - ---- + -- + 3 z  - 8 a  z  + 6 a  z  - a  z  + z  -
                        2     2     2
                       z     z     z

       2  4      4  4    2  6
>   5 a  z  + 2 a  z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 383]][a, z]
Out[9]=
                        2      4    6      3      5
       2      4    6   a    2 a    a    2 a    2 a    2 z              3
3 + 5 a  + 2 a  - a  + -- + ---- + -- - ---- - ---- - --- - 7 a z - 5 a  z -
                        2     2     2    z      z      a
                       z     z     z

                          2                                      3
     5      7        2   z        2  2       4  2      6  2   2 z          3
>   a  z - a  z - 6 z  + -- - 26 a  z  - 27 a  z  - 8 a  z  + ---- + 11 a z  +
                          2                                    a
                         a

        3  3       5  3      7  3      4       2  4       4  4       6  4
>   17 a  z  + 11 a  z  + 3 a  z  + 3 z  + 36 a  z  + 53 a  z  + 20 a  z  -

         5      3  5    5  5      7  5       2  6       4  6       6  6
>   8 a z  - 5 a  z  - a  z  - 4 a  z  - 21 a  z  - 36 a  z  - 15 a  z  +

         7      3  7      5  7    7  7      2  8      4  8      6  8
>   2 a z  - 6 a  z  - 7 a  z  + a  z  + 4 a  z  + 7 a  z  + 3 a  z  +

       3  9      5  9
>   2 a  z  + 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
2    4           1        2        1        1        2       5       3
-- + - + 2 q + ------ + ------ + ------ + ------ + ----- + ----- + ----- +
 3   q          15  7    13  6    11  6    11  5    9  5    9  4    7  4
q              q   t    q   t    q   t    q   t    q  t    q  t    q  t

      1       3       3       1       5       3      3      4    t
>   ----- + ----- + ----- + ----- + ----- + ----- + ---- + --- + - + q t +
     9  3    7  3    5  3    7  2    5  2    3  2    3     q t   q
    q  t    q  t    q  t    q  t    q  t    q  t    q  t

       3      3  2    5  2
>   2 q  t + q  t  + q  t
