The 3-Component Link

L11n367

Visit L11n367's page at Knotilus!

Acknowledgement

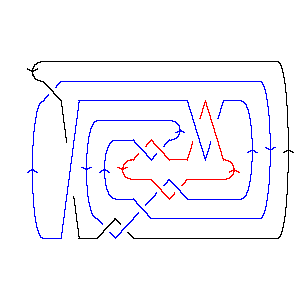

L11n367 as Morse Link
DrawMorseLink

PD Presentation: X6172 X10,4,11,3 X12,8,13,7 X13,20,14,21 X19,9,20,8 X9,19,10,18 X15,22,16,17 X17,16,18,5 X21,14,22,15 X2536 X4,12,1,11

Gauss Code: {{1, -10, 2, -11}, {-8, 6, -5, 4, -9, 7}, {10, -1, 3, 5, -6, -2, 11, -3, -4, 9, -7, 8}}

Jones Polynomial: 2q-3 - q-2 + 3q-1 - 2 + 3q - 2q2 + 2q3 - q4

A2 (sl(3)) Invariant: q-14 + q-12 + 3q-10 + 4q-8 + 5q-6 + 5q-4 + 3q-2 + 3 + q2 + q4 + q6 - q12

HOMFLY-PT Polynomial: - a-2 - 3a-2z2 - a-2z4 + z-2 + 4 + 7z2 + 5z4 + z6 - 2a2z-2 - 4a2 - 4a2z2 - a2z4 + a4z-2 + a4

Kauffman Polynomial: - a-3z + 6a-3z3 - 5a-3z5 + a-3z7 + 2a-2 - 9a-2z2 + 17a-2z4 - 11a-2z6 + 2a-2z8 - 3a-1z + 5a-1z3 + a-1z5 - 4a-1z7 + a-1z9 - z-2 + 7 - 21z2 + 29z4 - 17z6 + 3z8 + 2az-1 - 4az - az3 + 6az5 - 5az7 + az9 - 2a2z-2 + 7a2 - 13a2z2 + 12a2z4 - 6a2z6 + a2z8 + 2a3z-1 - 2a3z - a4z-2 + 3a4 - a4z2

Khovanov Homology:
trqj r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 9       1
j = 7      1
j = 5     11
j = 3    21
j = 1  111
j = -1  32
j = -3112
j = -521
j = -72


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 367]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 367]]
Out[4]=
PD[X[6, 1, 7, 2], X[10, 4, 11, 3], X[12, 8, 13, 7], X[13, 20, 14, 21],

>   X[19, 9, 20, 8], X[9, 19, 10, 18], X[15, 22, 16, 17], X[17, 16, 18, 5],

>   X[21, 14, 22, 15], X[2, 5, 3, 6], X[4, 12, 1, 11]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {-8, 6, -5, 4, -9, 7},

>   {10, -1, 3, 5, -6, -2, 11, -3, -4, 9, -7, 8}]
In[6]:=
Jones[L][q]
Out[6]=
     2     -2   3            2      3    4
-2 + -- - q   + - + 3 q - 2 q  + 2 q  - q
      3         q
     q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -14    -12    3    4    5    5    3     2    4    6    12
3 + q    + q    + --- + -- + -- + -- + -- + q  + q  + q  - q
                   10    8    6    4    2
                  q     q    q    q    q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 367]][a, z]
Out[8]=
                               2    4             2                     4
     -2      2    4    -2   2 a    a       2   3 z       2  2      4   z
4 - a   - 4 a  + a  + z   - ---- + -- + 7 z  - ---- - 4 a  z  + 5 z  - -- -
                              2     2            2                      2
                             z     z            a                      a

     2  4    6
>   a  z  + z
In[9]:=
Kauffman[Link[11, NonAlternating, 367]][a, z]
Out[9]=
                                2    4            3
    2       2      4    -2   2 a    a    2 a   2 a    z    3 z
7 + -- + 7 a  + 3 a  - z   - ---- - -- + --- + ---- - -- - --- - 4 a z -
     2                         2     2    z     z      3    a
    a                         z     z                 a

                        2                         3      3
       3         2   9 z        2  2    4  2   6 z    5 z       3       4
>   2 a  z - 21 z  - ---- - 13 a  z  - a  z  + ---- + ---- - a z  + 29 z  +
                       2                         3     a
                      a                         a

        4                 5    5                        6              7
    17 z        2  4   5 z    z         5       6   11 z       2  6   z
>   ----- + 12 a  z  - ---- + -- + 6 a z  - 17 z  - ----- - 6 a  z  + -- -
      2                  3    a                       2                3
     a                  a                            a                a

       7                      8            9
    4 z         7      8   2 z     2  8   z       9
>   ---- - 5 a z  + 3 z  + ---- + a  z  + -- + a z
     a                       2            a
                            a
In[10]:=
Kh[L][q, t]
Out[10]=
2    3         2       2       1      1      1     2 t            2      3  2
-- + - + q + ----- + ----- + ----- + ---- + ---- + --- + q t + q t  + 2 q  t  +
 3   q        7  2    5  2    3  2    5      3      q
q            q  t    q  t    q  t    q  t   q  t

     3  3    5  3    5  4    7  4    9  5
>   q  t  + q  t  + q  t  + q  t  + q  t
