The 3-Component Link

L11n349

Visit L11n349's page at Knotilus!

Acknowledgement

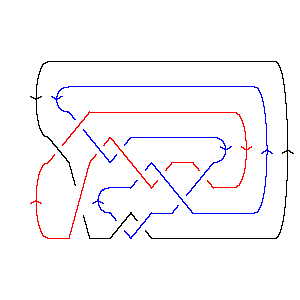

L11n349 as Morse Link
DrawMorseLink

PD Presentation: X6172 X14,3,15,4 X20,12,21,11 X18,8,19,7 X22,18,13,17 X9,17,10,16 X15,11,16,10 X12,20,5,19 X8,22,9,21 X2536 X4,13,1,14

Gauss Code: {{1, -10, 2, -11}, {10, -1, 4, -9, -6, 7, 3, -8}, {11, -2, -7, 6, 5, -4, 8, -3, 9, -5}}

Jones Polynomial: q-3 - 2q-2 + 6q-1 - 8 + 10q - 10q2 + 10q3 - 7q4 + 5q5 - q6

A2 (sl(3)) Invariant: q-10 + q-8 + 3q-4 + 2 + 3q2 + 5q6 + q8 + 5q10 + 3q12 + q14 + 3q16 - q18

HOMFLY-PT Polynomial: a-4z-2 + 3a-4 - a-4z4 - 2a-2z-2 - 5a-2 - 2a-2z2 + 2a-2z4 + a-2z6 + z-2 - 4z2 - 2z4 + 2a2 + a2z2

Kauffman Polynomial: a-7z3 - 2a-6 - a-6z2 + 5a-6z4 + a-5z + a-5z3 + 2a-5z7 - a-4z-2 + 3a-4 - 6a-4z2 + 8a-4z4 - 5a-4z6 + 3a-4z8 + 2a-3z-1 - 8a-3z + 15a-3z3 - 15a-3z5 + 5a-3z7 + a-3z9 - 2a-2z-2 + 9a-2 - 16a-2z2 + 14a-2z4 - 14a-2z6 + 6a-2z8 + 2a-1z-1 - 8a-1z + 17a-1z3 - 20a-1z5 + 5a-1z7 + a-1z9 - z-2 + 3 - 6z2 + 7z4 - 8z6 + 3z8 + az + 2az3 - 5az5 + 2az7 - 2a2 + 5a2z2 - 4a2z4 + a2z6

Khovanov Homology:
trqj r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4r = 5
j = 13         1
j = 11        4
j = 9       53
j = 7      52
j = 5     55
j = 3    55
j = 1   46
j = -1  24
j = -3  4
j = -512
j = -71


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 349]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 349]]
Out[4]=
PD[X[6, 1, 7, 2], X[14, 3, 15, 4], X[20, 12, 21, 11], X[18, 8, 19, 7],

>   X[22, 18, 13, 17], X[9, 17, 10, 16], X[15, 11, 16, 10], X[12, 20, 5, 19],

>   X[8, 22, 9, 21], X[2, 5, 3, 6], X[4, 13, 1, 14]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, -10, 2, -11}, {10, -1, 4, -9, -6, 7, 3, -8},

>   {11, -2, -7, 6, 5, -4, 8, -3, 9, -5}]
In[6]:=
Jones[L][q]
Out[6]=
      -3   2    6              2       3      4      5    6
-8 + q   - -- + - + 10 q - 10 q  + 10 q  - 7 q  + 5 q  - q
            2   q
           q
In[7]:=
A2Invariant[L][q]
Out[7]=
     -10    -8   3       2      6    8      10      12    14      16    18
2 + q    + q   + -- + 3 q  + 5 q  + q  + 5 q   + 3 q   + q   + 3 q   - q
                  4
                 q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 349]][a, z]
Out[8]=
                                                 2                   4      4
3    5       2    -2     1       2        2   2 z     2  2      4   z    2 z
-- - -- + 2 a  + z   + ----- - ----- - 4 z  - ---- + a  z  - 2 z  - -- + ---- +
 4    2                 4  2    2  2            2                    4     2
a    a                 a  z    a  z            a                    a     a

     6
    z
>   --
     2
    a
In[9]:=
Kauffman[Link[11, NonAlternating, 349]][a, z]
Out[9]=
    2    3    9       2    -2     1       2      2      2    z    8 z   8 z
3 - -- + -- + -- - 2 a  - z   - ----- - ----- + ---- + --- + -- - --- - --- +
     6    4    2                 4  2    2  2    3     a z    5    3     a
    a    a    a                 a  z    a  z    a  z         a    a

                  2      2       2              3    3       3       3
             2   z    6 z    16 z       2  2   z    z    15 z    17 z
>   a z - 6 z  - -- - ---- - ----- + 5 a  z  + -- + -- + ----- + ----- +
                  6     4      2                7    5     3       a
                 a     a      a                a    a     a

                       4      4       4                 5       5
         3      4   5 z    8 z    14 z       2  4   15 z    20 z         5
>   2 a z  + 7 z  + ---- + ---- + ----- - 4 a  z  - ----- - ----- - 5 a z  -
                      6      4      2                 3       a
                     a      a      a                 a

              6       6              7      7      7                      8
       6   5 z    14 z     2  6   2 z    5 z    5 z         7      8   3 z
>   8 z  - ---- - ----- + a  z  + ---- + ---- + ---- + 2 a z  + 3 z  + ---- +
             4      2               5      3     a                       4
            a      a               a      a                             a

       8    9    9
    6 z    z    z
>   ---- + -- + --
      2     3   a
     a     a
In[10]:=
Kh[L][q, t]
Out[10]=
         3     1       1       2       4      2      4    4 q      3
6 q + 5 q  + ----- + ----- + ----- + ----- + ---- + --- + --- + 5 q  t +
              7  4    5  4    5  3    3  2      2   q t    t
             q  t    q  t    q  t    q  t    q t

       5        5  2      7  2      7  3      9  3      9  4      11  4    13  5
>   5 q  t + 5 q  t  + 5 q  t  + 2 q  t  + 5 q  t  + 3 q  t  + 4 q   t  + q   t
