The 3-Component Link

L11n291

Visit L11n291's page at Knotilus!

Acknowledgement

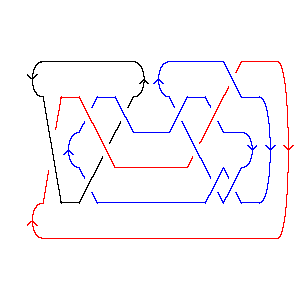

L11n291 as Morse Link
DrawMorseLink

PD Presentation: X6172 X11,18,12,19 X3849 X15,2,16,3 X16,7,17,8 X9,11,10,22 X4,17,1,18 X19,5,20,10 X5,12,6,13 X21,15,22,14 X13,21,14,20

Gauss Code: {{1, 4, -3, -7}, {-9, -1, 5, 3, -6, 8}, {-2, 9, -11, 10, -4, -5, 7, 2, -8, 11, -10, 6}}

Jones Polynomial: - q-6 + 4q-5 - 5q-4 + 9q-3 - 8q-2 + 9q-1 - 7 + 5q - 3q2 + q3

A2 (sl(3)) Invariant: - q-22 + q-20 + 4q-16 + 4q-14 + 5q-12 + 7q-10 + 2q-8 + 5q-6 - q-4 + q-2 - q2 + q4 - q6 + q8

HOMFLY-PT Polynomial: 1 + 4z2 + 4z4 + z6 + a2z-2 - a2 - 9a2z2 - 12a2z4 - 6a2z6 - a2z8 - 2a4z-2 + a4 + 7a4z2 + 5a4z4 + a4z6 + a6z-2 - a6 - a6z2

Kauffman Polynomial: a-2z2 - 3a-2z4 + a-2z6 - 2a-1z + 7a-1z3 - 10a-1z5 + 3a-1z7 + 2 - 7z2 + 13z4 - 14z6 + 4z8 - 7az + 18az3 - 12az5 - 2az7 + 2az9 + a2z-2 + 4a2 - 24a2z2 + 44a2z4 - 32a2z6 + 8a2z8 - 2a3z-1 - 7a3z + 19a3z3 - 7a3z5 - 3a3z7 + 2a3z9 + 2a4z-2 + 3a4 - 21a4z2 + 32a4z4 - 17a4z6 + 4a4z8 - 2a5z-1 - 3a5z + 9a5z3 - 5a5z5 + 2a5z7 + a6z-2 - 5a6z2 + 4a6z4 - a7z + a7z3

Khovanov Homology:
trqj r = -5r = -4r = -3r = -2r = -1r = 0r = 1r = 2r = 3r = 4
j = 7         1
j = 5        2
j = 3       31
j = 1      42
j = -1     53
j = -3    45
j = -5   54
j = -7  26
j = -9 23
j = -11 3
j = -131


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
3
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 291]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 291]]
Out[4]=
PD[X[6, 1, 7, 2], X[11, 18, 12, 19], X[3, 8, 4, 9], X[15, 2, 16, 3],

>   X[16, 7, 17, 8], X[9, 11, 10, 22], X[4, 17, 1, 18], X[19, 5, 20, 10],

>   X[5, 12, 6, 13], X[21, 15, 22, 14], X[13, 21, 14, 20]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, 4, -3, -7}, {-9, -1, 5, 3, -6, 8},

>   {-2, 9, -11, 10, -4, -5, 7, 2, -8, 11, -10, 6}]
In[6]:=
Jones[L][q]
Out[6]=
      -6   4    5    9    8    9            2    3
-7 - q   + -- - -- + -- - -- + - + 5 q - 3 q  + q
            5    4    3    2   q
           q    q    q    q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -22    -20    4     4     5     7    2    5     -4    -2    2    4    6    8
-q    + q    + --- + --- + --- + --- + -- + -- - q   + q   - q  + q  - q  + q
                16    14    12    10    8    6
               q     q     q     q     q    q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 291]][a, z]
Out[8]=
                    2      4    6
     2    4    6   a    2 a    a       2      2  2      4  2    6  2      4
1 - a  + a  - a  + -- - ---- + -- + 4 z  - 9 a  z  + 7 a  z  - a  z  + 4 z  -
                    2     2     2
                   z     z     z

        2  4      4  4    6      2  6    4  6    2  8
>   12 a  z  + 5 a  z  + z  - 6 a  z  + a  z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 291]][a, z]
Out[9]=
                   2      4    6      3      5
       2      4   a    2 a    a    2 a    2 a    2 z              3
2 + 4 a  + 3 a  + -- + ---- + -- - ---- - ---- - --- - 7 a z - 7 a  z -
                   2     2     2    z      z      a
                  z     z     z

                            2                                      3
       5      7        2   z        2  2       4  2      6  2   7 z
>   3 a  z - a  z - 7 z  + -- - 24 a  z  - 21 a  z  - 5 a  z  + ---- +
                            2                                    a
                           a

                                                      4
          3       3  3      5  3    7  3       4   3 z        2  4       4  4
>   18 a z  + 19 a  z  + 9 a  z  + a  z  + 13 z  - ---- + 44 a  z  + 32 a  z  +
                                                     2
                                                    a

                  5                                          6
       6  4   10 z          5      3  5      5  5       6   z        2  6
>   4 a  z  - ----- - 12 a z  - 7 a  z  - 5 a  z  - 14 z  + -- - 32 a  z  -
                a                                            2
                                                            a

                  7
        4  6   3 z         7      3  7      5  7      8      2  8      4  8
>   17 a  z  + ---- - 2 a z  - 3 a  z  + 2 a  z  + 4 z  + 8 a  z  + 4 a  z  +
                a

         9      3  9
>   2 a z  + 2 a  z
In[10]:=
Kh[L][q, t]
Out[10]=
5    5     1        3        2       3       2       6       5      4
-- + - + ------ + ------ + ----- + ----- + ----- + ----- + ----- + ---- +
 3   q    13  5    11  4    9  4    9  3    7  3    7  2    5  2    5
q        q   t    q   t    q  t    q  t    q  t    q  t    q  t    q  t

     4     3 t                2      3  2    3  3      5  3    7  4
>   ---- + --- + 4 q t + 2 q t  + 3 q  t  + q  t  + 2 q  t  + q  t
     3      q
    q  t
