This page is passe. Go here instead!

The 2-Component Link

L11n29

Visit L11n29's page at Knotilus!

Acknowledgement

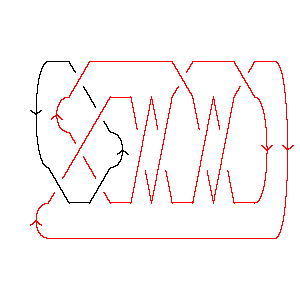

L11n29 as Morse Link
DrawMorseLink

PD Presentation: X6172 X18,7,19,8 X4,19,1,20 X5,12,6,13 X3849 X9,16,10,17 X13,22,14,5 X15,10,16,11 X21,14,22,15 X11,20,12,21 X17,2,18,3

Gauss Code: {{1, 11, -5, -3}, {-4, -1, 2, 5, -6, 8, -10, 4, -7, 9, -8, 6, -11, -2, 3, 10, -9, 7}}

Jones Polynomial: 2q-23/2 - 3q-21/2 + 5q-19/2 - 7q-17/2 + 7q-15/2 - 8q-13/2 + 5q-11/2 - 4q-9/2 + 2q-7/2 - q-5/2

A2 (sl(3)) Invariant: - q-40 - q-38 - 2q-36 - 2q-34 - q-30 + 2q-28 + 2q-26 + 2q-24 + 4q-22 + q-20 + 3q-18 + q-16 + q-12 - q-10 + q-8

HOMFLY-PT Polynomial: - a5z - 3a5z3 - a5z5 - 2a7z-1 - 6a7z - 7a7z3 - 2a7z5 + 2a9z-1 + 2a9z - 2a9z3 - a9z5 + a11z-1 + 3a11z + a11z3 - a13z-1

Kauffman Polynomial: - a5z + 3a5z3 - a5z5 - a6z2 + 5a6z4 - 2a6z6 - 2a7z-1 + 8a7z - 12a7z3 + 10a7z5 - 3a7z7 + 2a8 - 5a8z2 + 4a8z6 - 2a8z8 - 2a9z-1 + 11a9z - 19a9z3 + 8a9z5 - a9z9 - 4a10 + 14a10z2 - 25a10z4 + 15a10z6 - 4a10z8 + a11z-1 + 2a11z - 3a11z3 - 2a11z5 + 2a11z7 - a11z9 - 9a12 + 26a12z2 - 23a12z4 + 9a12z6 - 2a12z8 + a13z-1 + a13z3 + a13z5 - a13z7 - 4a14 + 8a14z2 - 3a14z4

Khovanov Homology:
trqj r = -9r = -8r = -7r = -6r = -5r = -4r = -3r = -2r = -1r = 0
j = -4         1
j = -6        21
j = -8       2
j = -10      32
j = -12     52
j = -14    34
j = -16   44
j = -18  13
j = -20 24
j = -22 1
j = -242


Computer Talk. The data above can be recomputed by Mathematica using the package KnotTheory`. Following setup, the sample Mathematica session below reproduces most of the above data (Mathematica system prompts in blue, human input in red, Mathematica output in black):

In[1]:=
<< KnotTheory`
Loading KnotTheory` (version of August 30, 2005, 10:15:35)...
In[2]:=
Length[Skeleton[L]]
Out[2]=
2
In[3]:=
Show[DrawMorseLink[Link[11, NonAlternating, 29]]]
Out[3]=
 -Graphics-
In[4]:=
PD[L = Link[11, NonAlternating, 29]]
Out[4]=
PD[X[6, 1, 7, 2], X[18, 7, 19, 8], X[4, 19, 1, 20], X[5, 12, 6, 13],

>   X[3, 8, 4, 9], X[9, 16, 10, 17], X[13, 22, 14, 5], X[15, 10, 16, 11],

>   X[21, 14, 22, 15], X[11, 20, 12, 21], X[17, 2, 18, 3]]
In[5]:=
GaussCode[L]
Out[5]=
GaussCode[{1, 11, -5, -3}, {-4, -1, 2, 5, -6, 8, -10, 4, -7, 9, -8, 6, -11, -2,

>    3, 10, -9, 7}]
In[6]:=
Jones[L][q]
Out[6]=
  2       3       5       7       7       8       5      4      2      -(5/2)
----- - ----- + ----- - ----- + ----- - ----- + ----- - ---- + ---- - q
 23/2    21/2    19/2    17/2    15/2    13/2    11/2    9/2    7/2
q       q       q       q       q       q       q       q      q
In[7]:=
A2Invariant[L][q]
Out[7]=
  -40    -38    2     2     -30    2     2     2     4     -20    3     -16
-q    - q    - --- - --- - q    + --- + --- + --- + --- + q    + --- + q    +
                36    34           28    26    24    22           18
               q     q            q     q     q     q            q

     -12    -10    -8
>   q    - q    + q
In[8]:=
HOMFLYPT[Link[11, NonAlternating, 29]][a, z]
Out[8]=
    7      9    11    13
-2 a    2 a    a     a      5        7        9        11        5  3
----- + ---- + --- - --- - a  z - 6 a  z + 2 a  z + 3 a   z - 3 a  z  -
  z      z      z     z

       7  3      9  3    11  3    5  5      7  5    9  5
>   7 a  z  - 2 a  z  + a   z  - a  z  - 2 a  z  - a  z
In[9]:=
Kauffman[Link[11, NonAlternating, 29]][a, z]
Out[9]=
                                  7      9    11    13
   8      10      12      14   2 a    2 a    a     a      5        7
2 a  - 4 a   - 9 a   - 4 a   - ---- - ---- + --- + --- - a  z + 8 a  z +
                                z      z      z     z

        9        11      6  2      8  2       10  2       12  2      14  2
>   11 a  z + 2 a   z - a  z  - 5 a  z  + 14 a   z  + 26 a   z  + 8 a   z  +

       5  3       7  3       9  3      11  3    13  3      6  4       10  4
>   3 a  z  - 12 a  z  - 19 a  z  - 3 a   z  + a   z  + 5 a  z  - 25 a   z  -

        12  4      14  4    5  5       7  5      9  5      11  5    13  5
>   23 a   z  - 3 a   z  - a  z  + 10 a  z  + 8 a  z  - 2 a   z  + a   z  -

       6  6      8  6       10  6      12  6      7  7      11  7    13  7
>   2 a  z  + 4 a  z  + 15 a   z  + 9 a   z  - 3 a  z  + 2 a   z  - a   z  -

       8  8      10  8      12  8    9  9    11  9
>   2 a  z  - 4 a   z  - 2 a   z  - a  z  - a   z
In[10]:=
Kh[L][q, t]
Out[10]=
 -6    -4     2        1        2        4        1        3        4
q   + q   + ------ + ------ + ------ + ------ + ------ + ------ + ------ +
             24  9    22  8    20  8    20  7    18  7    18  6    16  6
            q   t    q   t    q   t    q   t    q   t    q   t    q   t

      4        3        4        5        2        3        2        2      2
>   ------ + ------ + ------ + ------ + ------ + ------ + ------ + ----- + ----
     16  5    14  5    14  4    12  4    12  3    10  3    10  2    8  2    6
    q   t    q   t    q   t    q   t    q   t    q   t    q   t    q  t    q  t
